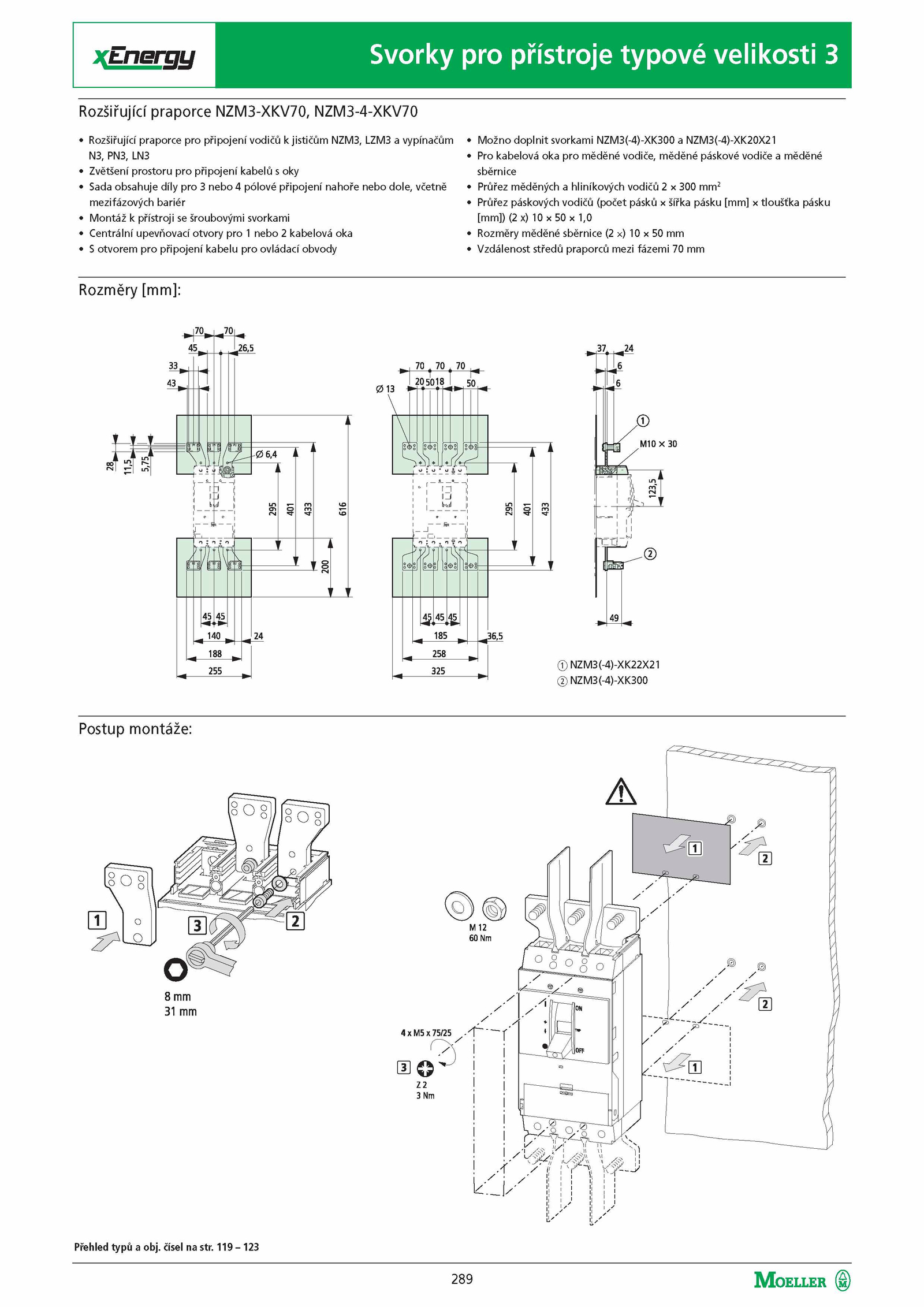

xt-nemu Svorky pro přístroje typové velikosti 3
Rozšiřující praporce NZM3-XKV70, NZM3-4-XKV70
• Rozšiřující praporce pro připojení vodičů jističům NZM3, LZM3 vypínačům
N3, PN3, LN3
• Zvětšení prostoru pro připojení kabelů oky
• Sada obsahuje díly pro nebo pólové připojení nahoře nebo dole, včetně
mezifázových bariér
• Montáž přístroji šroubovými svorkami
• Centrální upevňovací otvory pro nebo kabelová oka
• otvorem pro připojení kabelu pro ovládací obvody
• Možno doplnit svorkami NZM3(-4)-XK300 NZM3(-4)-XK20X21
• Pro kabelová oka pro měděné vodiče, měděné páskové vodiče měděné
sběrnice
• Průřez měděných hliníkových vodičů 300 mm2
• Průřez páskových vodičů (počet pásků šířka pásku [mm] tloušťka pásku
[mm]) 1,0
• Rozměry měděné sběrnice mm
• Vzdálenost středů praporců mezi fázemi mm
Rozměry [mm]:
© NZM3 (-4)-XK22X21
@ NZM3(-4)-XK300
Postup montáže:
31 mm
4xM5x75/25 .'f
a ©
Přehled typů obj. čísel str. 119-123
289
