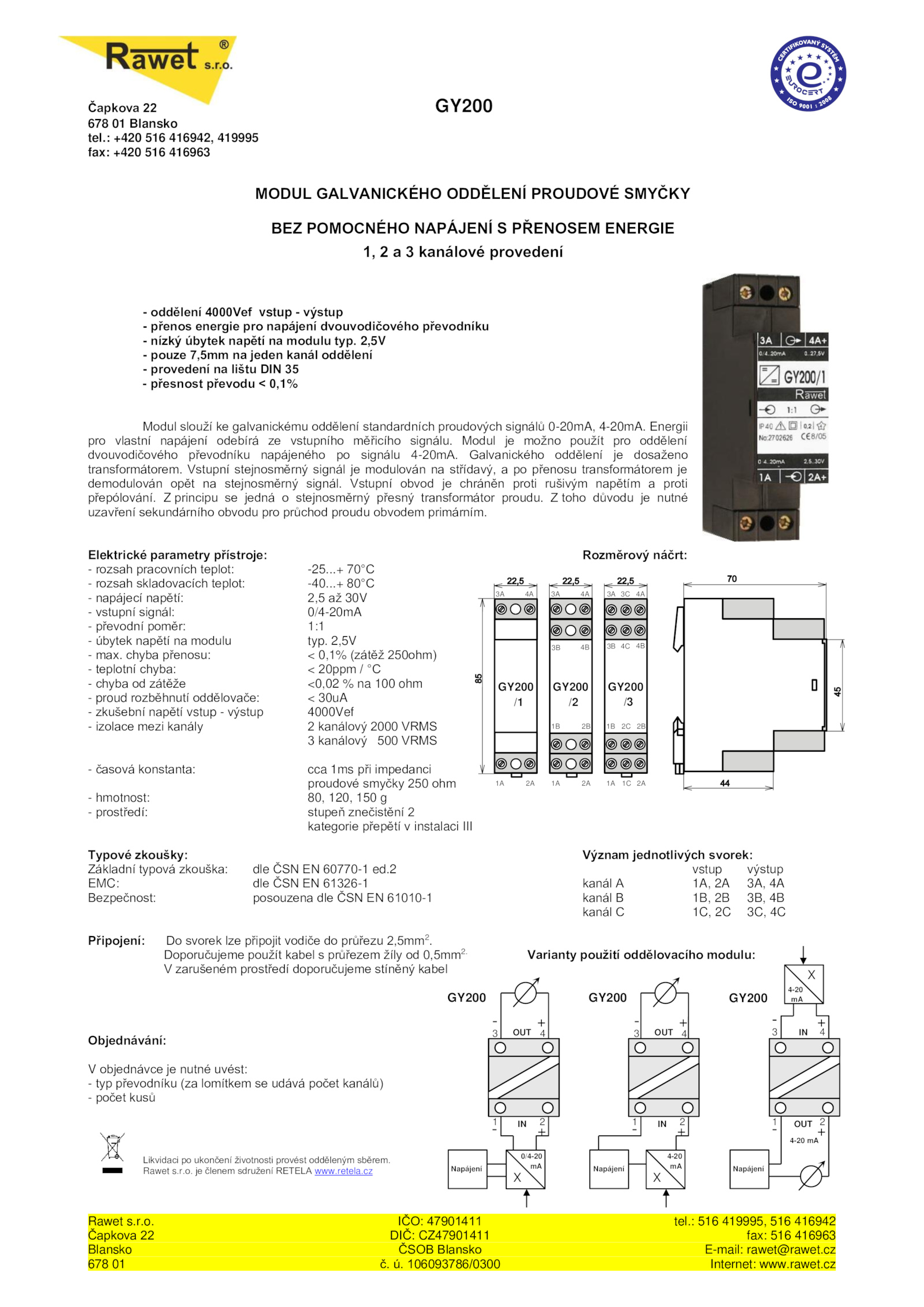

MODUL GALVANICKÉHO ODDĚLENÍ PROUDOVÉ SMYČKY
BEZ POMOCNÉHO NAPÁJENÍ PŘENOSEM ENERGIE
1, kanálové provedení
- oddělení 4000Vef vstup výstup
- přenos energie pro napájení dvouvodičového převodníku
- nízký úbytek napětí modulu typ. 2,5V
- pouze 7,5mm jeden kanál oddělení
- provedení lištu DIN 35
- přesnost převodu 0,1%
Modul slouží galvanickému oddělení standardních proudových signálů 0-20mA, 4-20mA.+ 70°C
- rozsah skladovacích teplot: -40. Vstupní obvod chráněn proti rušivým napětím proti
přepólování.
Elektrické parametry přístroje: Rozměrový náčrt:
- rozsah pracovních teplot: -25. chyba přenosu: 0,1% (zátěž 250ohm)
- teplotní chyba: 20ppm °C
- chyba zátěže <0,02 100 ohm
- proud rozběhnutí oddělovače: 30uA
- zkušební napětí vstup výstup 4000Vef
- izolace mezi kanály kanálový 2000 VRMS
3 kanálový 500 VRMS
- časová konstanta: cca 1ms při impedanci
proudové smyčky 250 ohm
- hmotnost: 80, 120, 150 g
- prostředí: stupeň znečistění 2
kategorie přepětí instalaci III
Typové zkoušky: Význam jednotlivých svorek:
Základní typová zkouška: dle ČSN 60770-1 ed. 2,5V
- max
