Praktické tabulky
První
charakteristická
číslice
Stupeň ochrany
Popis Definice
0 Nechráněno -
1 Chráněno před dotykem nebezpečných
částí hřbetem ruky
Sonda dotyku koule průměru musí mít
přiměřenou vzdálenost nebezpečných částí
2 Chráněno před dotykem nebezpečných
částí prstem
Článkový zkušební prst průměru délky mm
musí mít přiměřenou vzdálenost nebezpečných částí
3 Chráněno před dotykem nebezpečných částí nástrojem Sonda dotyku průměru nad 2,5 nesmí vniknout
4 Chráněno před dotykem nebezpečných částí drátem Sonda dotyku průměru nad 1,0 nesmí vniknout
5 Chráněno před dotykem nebezpečných částí drátem Sonda dotyku průměru menším než 1,0 nesmí
vniknout
6 Chráněno před dotykem nebezpečných částí Jakoukoliv pomůckou
První
charakteristická
číslice
Stupeň ochrany
Popis Definice
0 Nechráněno -
1 Chráněno před vniknutím cizích pevných těles průměru
50 větším
Sonda vniku koule průměru mm, nesmí úplně
otvorem vniknout
2 Chráněno před vniknutím cizích pevných těles průměru
12,5 větším
Sonda vniku koule průměru 12,5 mm, nesmí úplně
otvorem vniknout
3 Chráněno před vniknutím cizích pevných těles průměru
2,5 větším
Sonda vniku koule průměru 2,5 mm, nesmí úplně
otvorem vniknout
4 Chráněno před vniknutím cizích pevných těles průměru
1,0 větším
Sonda vniku koule průměru 1,0 mm, nesmí úplně
otvorem vniknout
5 Chráněno před prachem Vniknutí prachu není úplně zabráněno, avšak prach
nesmí vniknout takovém množství, které by
zhoršovalo správnou funkci zařízení nebo zhoršovalo
jeho bezpečnost
6 Prachotěsné Žádný prach nesmí vniknout

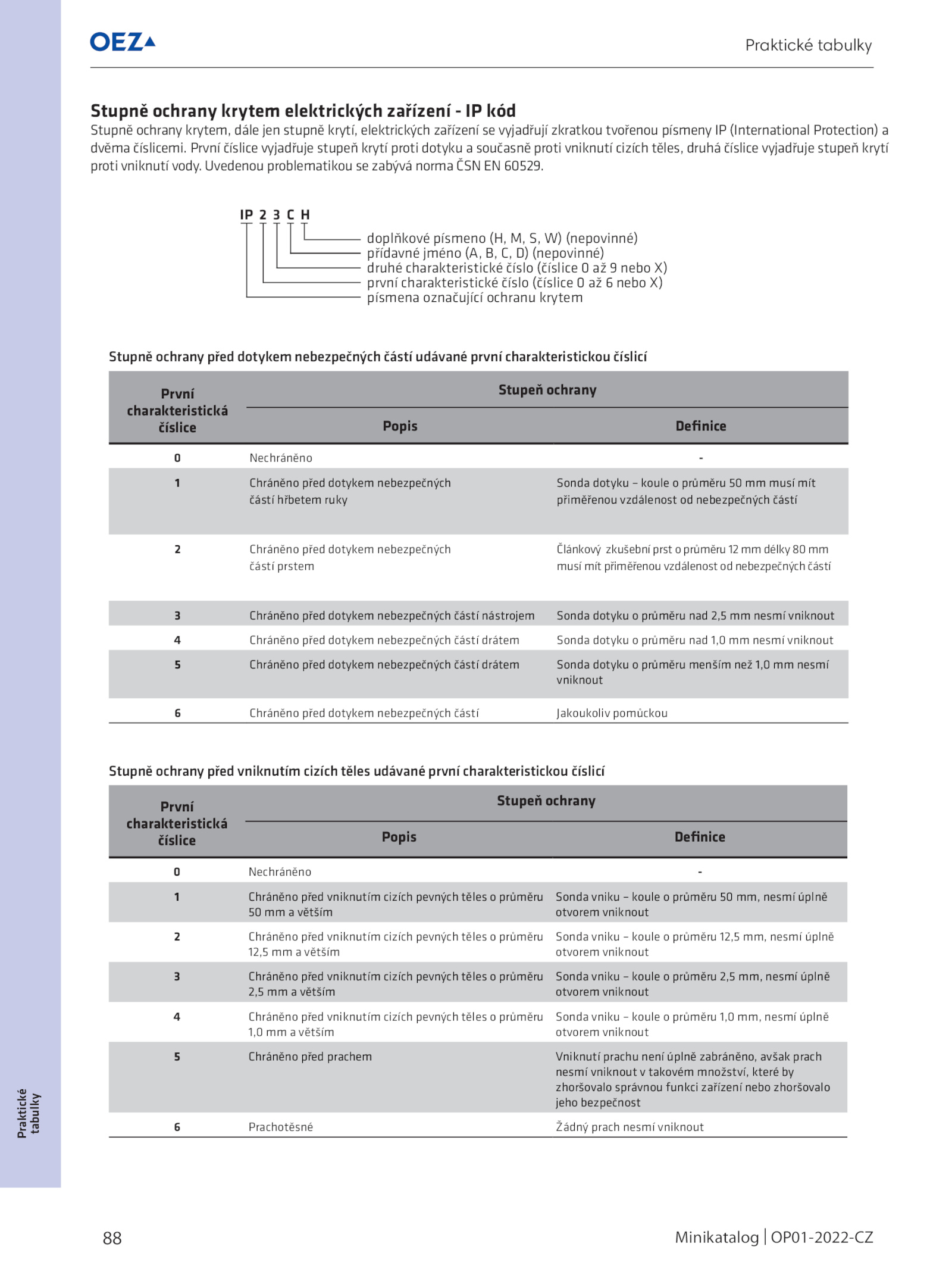

Stupně ochrany krytem elektrických zařízení kód
Stupně ochrany krytem, dále jen stupně krytí, elektrických zařízení vyjadřují zkratkou tvořenou písmeny (International Protection) a
dvěma číslicemi.
Stupně ochrany před dotykem nebezpečných částí udávané první charakteristickou číslicí
Stupně ochrany před vniknutím cizích těles udávané první charakteristickou číslicí
IP H
doplňkové písmeno (H, (nepovinné)
přídavné jméno (A, (nepovinné)
druhé charakteristické číslo (číslice nebo X)
první charakteristické číslo (číslice nebo X)
písmena označující ochranu krytem
Praktické
tabulky
. Uvedenou problematikou zabývá norma ČSN 60529. První číslice vyjadřuje stupeň krytí proti dotyku současně proti vniknutí cizích těles, druhá číslice vyjadřuje stupeň krytí
proti vniknutí vody
