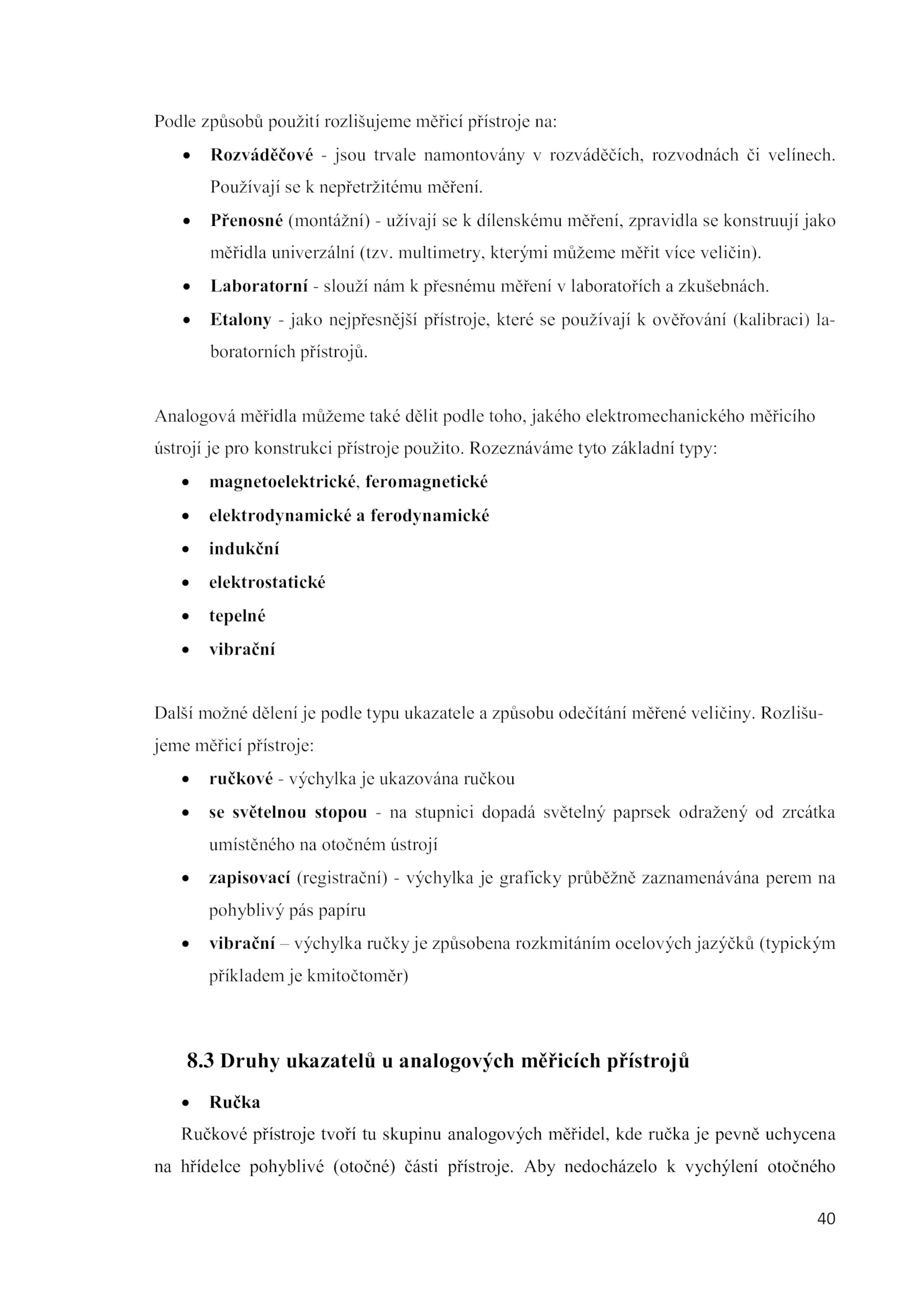

 Přenosné (montážní) užívají dílenskému měření, zpravidla konstruují jako měřidla univerzální (tzv. multimetry, kterými můžeme měřit více veličin). Analogová měřidla můžeme také dělit podle toho, jakého elektromechanického měřicího ústrojí pro konstrukci přístroje použito.  Laboratorní slouží nám přesnému měření laboratořích zkušebnách. Rozeznáváme tyto základní typy:  magnetoelektrické, feromagnetické  elektrodynamické ferodynamické  indukční  elektrostatické  tepelné  vibrační Další možné dělení podle typu ukazatele způsobu odečítání měřené veličiny. Rozlišu- jeme měřicí přístroje:  ručkové výchylka ukazována ručkou  světelnou stopou stupnici dopadá světelný paprsek odražený zrcátka umístěného otočném ústrojí  zapisovací (registrační) výchylka graficky průběžně zaznamenávána perem na pohyblivý pás papíru  vibrační výchylka ručky způsobena rozkmitáním ocelových jazýčků (typickým příkladem kmitočtoměr) 8. Aby nedocházelo vychýlení otočného .  Etalony jako nejpřesnější přístroje, které používají ověřování (kalibraci) la- boratorních přístrojů.3 Druhy ukazatelů analogových měřicích přístrojů  Ručka Ručkové přístroje tvoří skupinu analogových měřidel, kde ručka pevně uchycena na hřídelce pohyblivé (otočné) části přístroje. Používají nepřetržitému měření.40 Podle způsobů použití rozlišujeme měřicí přístroje na:  Rozváděčové jsou trvale namontovány rozváděčích, rozvodnách velínech
