Metodika elektrotechnických měření pro učební obor elektrikář – silnoproud

| Kategorie: Diplomové, bakalářské práce  |

Vydal: České vysoké učení technické Praha

Strana 38 z 97

Jak získat tento dokument?






Poznámky redaktora

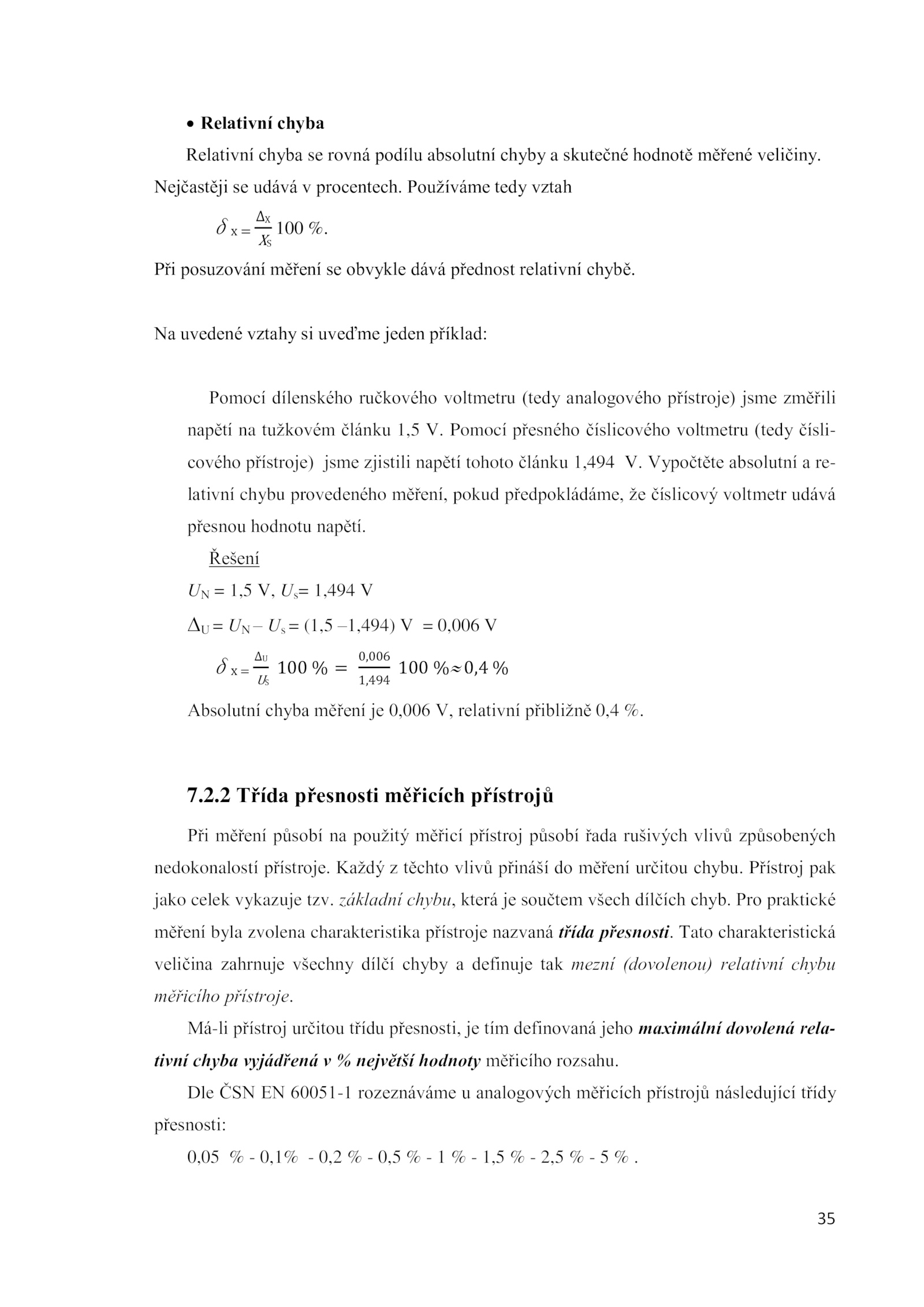

35  Relativní chyba Relativní chyba rovná podílu absolutní chyby skutečné hodnotě měřené veličiny. Tato charakteristická veličina zahrnuje všechny dílčí chyby definuje tak mezní (dovolenou) relativní chybu měřicího přístroje. základní chybu, která součtem všech dílčích chyb. Při posuzování měření obvykle dává přednost relativní chybě. Na uvedené vztahy uveďme jeden příklad: Pomocí dílenského ručkového voltmetru (tedy analogového přístroje) jsme změřili napětí tužkovém článku 1,5 Pomocí přesného číslicového voltmetru (tedy čísli- cového přístroje) jsme zjistili napětí tohoto článku 1,494 Vypočtěte absolutní re- lativní chybu provedeného měření, pokud předpokládáme, číslicový voltmetr udává přesnou hodnotu napětí.2. Používáme tedy vztah 100 %. 7. Řešení UN 1,5 Us= 1,494 V ∆U (1,5 –1,494) 0,006 V Absolutní chyba měření 0,006 relativní přibližně 0,4 %. Pro praktické měření byla zvolena charakteristika přístroje nazvaná třída přesnosti.2 Třída přesnosti měřicích přístrojů Při měření působí použitý měřicí přístroj působí řada rušivých vlivů způsobených nedokonalostí přístroje. Nejčastěji udává procentech. Každý těchto vlivů přináší měření určitou chybu. Dle ČSN 60051-1 rozeznáváme analogových měřicích přístrojů následující třídy přesnosti: 0,05 0,1% 0,2 0,5 1,5 2,5. Má-li přístroj určitou třídu přesnosti, tím definovaná jeho maximální dovolená rela- tivní chyba vyjádřená největší hodnoty měřicího rozsahu. Přístroj pak jako celek vykazuje tzv
