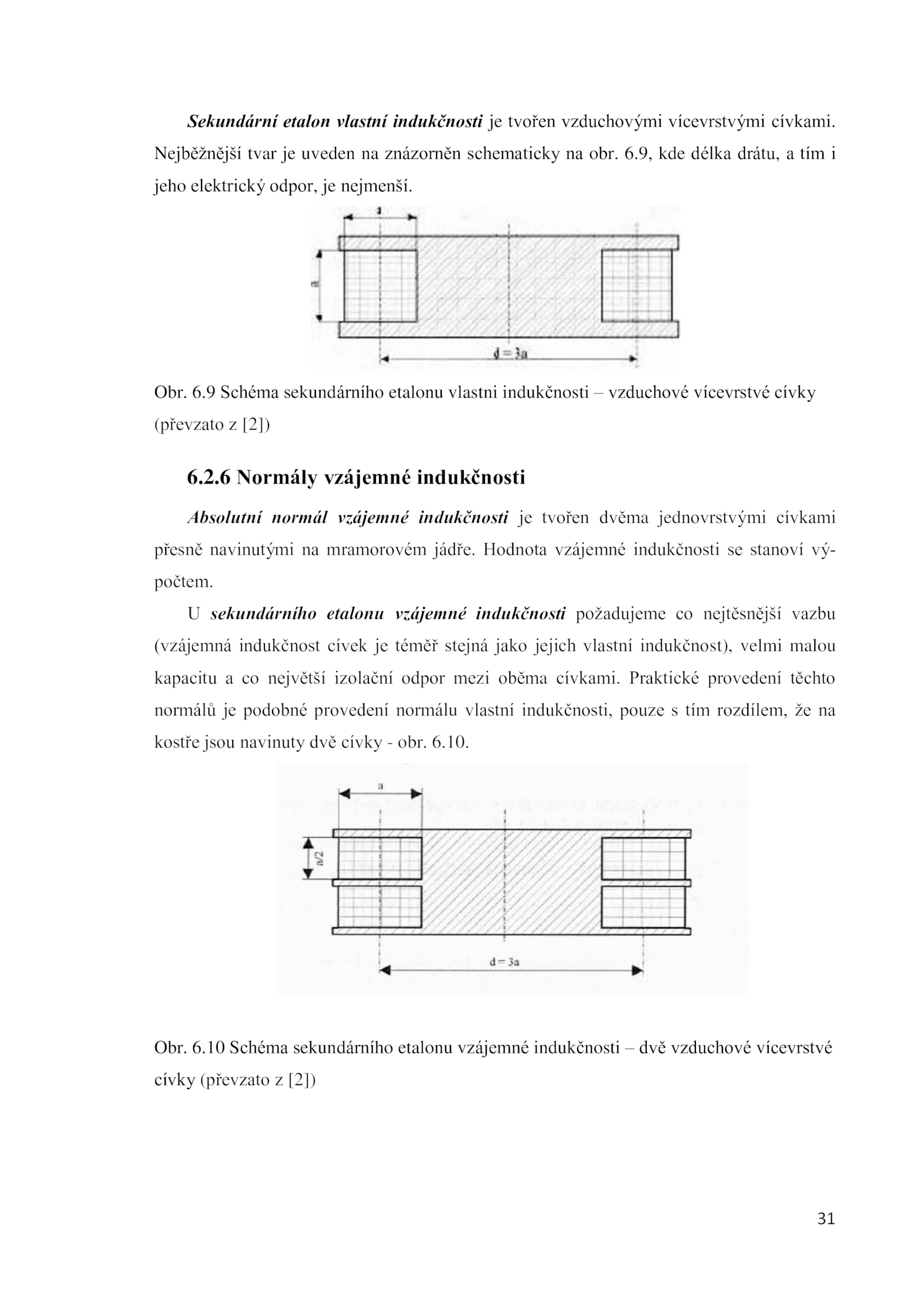

6. Praktické provedení těchto normálů podobné provedení normálu vlastní indukčnosti, pouze tím rozdílem, na kostře jsou navinuty dvě cívky obr.9, kde délka drátu, tím i jeho elektrický odpor, nejmenší. 6.6 Normály vzájemné indukčnosti Absolutní normál vzájemné indukčnosti tvořen dvěma jednovrstvými cívkami přesně navinutými mramorovém jádře. 6.10. Nejběžnější tvar uveden znázorněn schematicky obr. Hodnota vzájemné indukčnosti stanoví vý- počtem. Obr. Obr.2.9 Schéma sekundárního etalonu vlastni indukčnosti vzduchové vícevrstvé cívky (převzato [2]) 6. 6. U sekundárního etalonu vzájemné indukčnosti požadujeme nejtěsnější vazbu (vzájemná indukčnost cívek téměř stejná jako jejich vlastní indukčnost), velmi malou kapacitu největší izolační odpor mezi oběma cívkami.31 Sekundární etalon vlastní indukčnosti tvořen vzduchovými vícevrstvými cívkami.10 Schéma sekundárního etalonu vzájemné indukčnosti dvě vzduchové vícevrstvé cívky (převzato [2])
