Normová nosná konstrukce
Elektroinstalační krabice připevní podkladovému materiálu pomocí šroubů betonu, které jsou součástí balení. Celá krabice vyrobena bezhalogenového materiálu. Posledním krokem montáže instalace krycího víčka, které fixováno pomocí šroubů rozích.
Použití kabelů závislé druhu konstrukce, které jsou krabice součástí. Údaje použitelných typech kabelů (nebo bez omezení) naleznete jednotlivých
sestav systémů zachováním funkčnosti při požáru.
Označení požárních tras OPT provádí vždy minimálně trasy.
Počet vodičů představuje počet umístitelný svorky jedné strany. Elektroinstalační krabice je
možné připevnit kabelovému žlabu JUPITER pomocí montážní desky MDS. Podle typu kabelu krabici vytvoří odpovídající
průchody provede zapojení kabelů. Samostatné keramické svorky netvoří požárně odolnou trasu.
* počet může měnit závislosti výrobci kabelů
Klasifikace požární odolnosti
pro silové kabely:
KSK 125 2PO6, KSK 175 2PO10
1,5 mm2
1,5 mm2
4 mm2
4 mm2
4 mm2
Seznam výrobků pro jeden montážní bod
strana
KSK 125 2PO6 47
KSK 175 2PO10 47
OPT 50
Součástí elektroinstalační krabice veškeré
příslušenství potřebné její montáži (požárně
odolné kotvy, šrouby, nosné sloupky, hrazda,
svorky). 514006/Z220140019
rozšířená aplikace PRA9-03-17-902-C-0
.
Samostatné keramické svorky slouží pouze jako náhradní díl pro krabice KSK funkčností při požáru. krytí 66
Průřez vodiče
KSK 125 2PO6 1,5 mm2
KSK 175 2PO10 1,5 mm2
klasifikace [min] silové kabely
číslo protokolu FR-166-17-AUNS
E90, P90-R, PS90
číslo stanoviska JR-141-17-NURS
certifikace dle: ČSN 0895, DIN 4102-12, STN 0205
* výše uvedené hodnoty požární odolnosti platí pro odpovídající klasifikaci 90, 60, 30

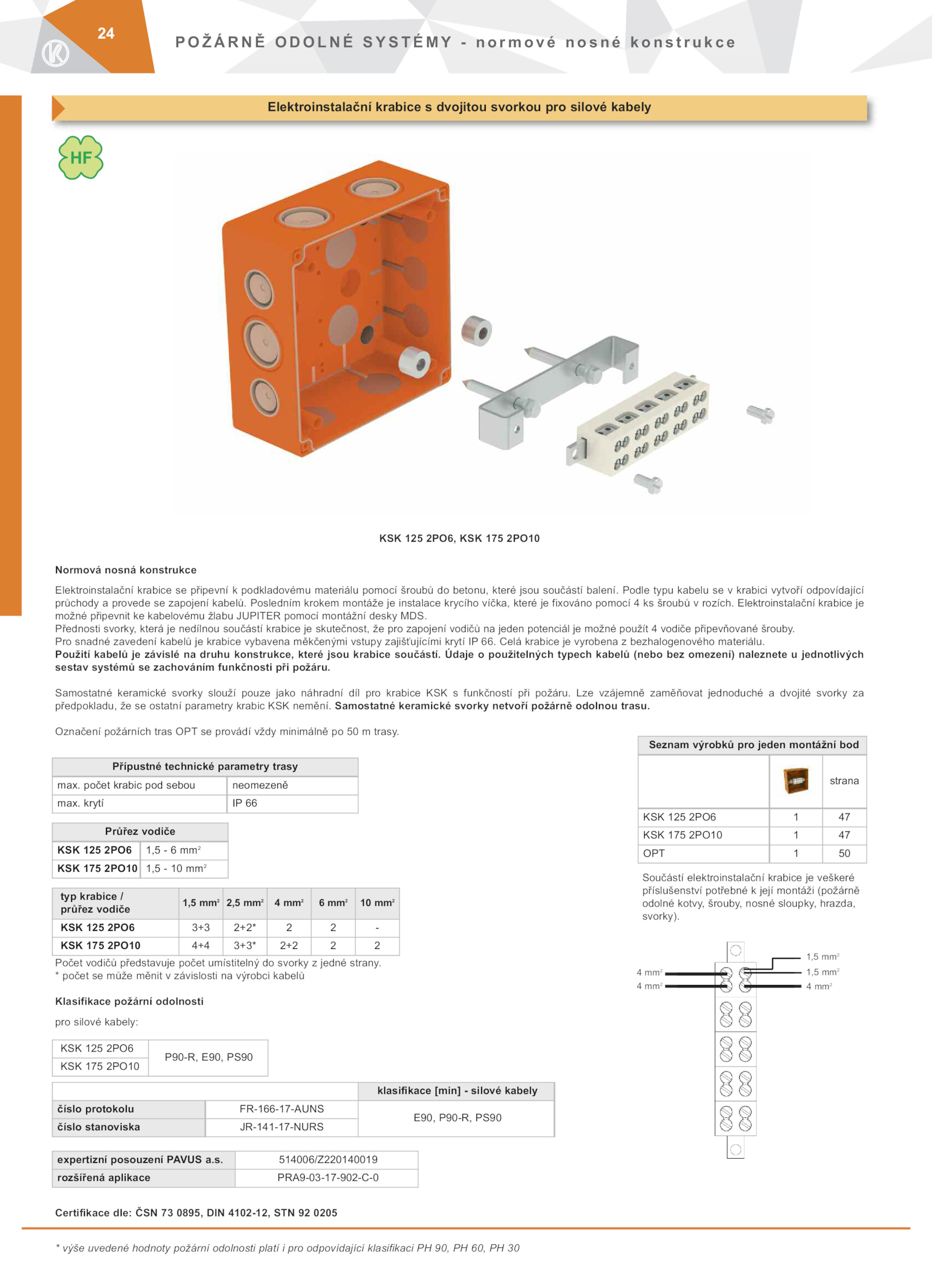

Elektroinstalační krabice dvojitou svorkou pro silové kabely
typ krabice /
průřez vodiče
1,5 mm2
2,5 mm2
4 mm2
6 mm2
10 mm2
KSK 125 2PO6 3+3 2+2* -
KSK 175 2PO10 4+4 3+3* 2+2 2
KSK 125 2PO6
P90-R, E90, PS90
KSK 175 2PO10
expertizní posouzení PAvuS a.s. Lze vzájemně zaměňovat jednoduché dvojité svorky za
předpokladu, ostatní parametry krabic KSK nemění. počet krabic pod sebou neomezeně
max.
Pro snadné zavedení kabelů krabice vybavena měkčenými vstupy zajišťujícími krytí 66.
Přednosti svorky, která nedílnou součástí krabice skutečnost, pro zapojení vodičů jeden potenciál možné použít vodiče připevňované šrouby.
Přípustné technické parametry trasy
max
