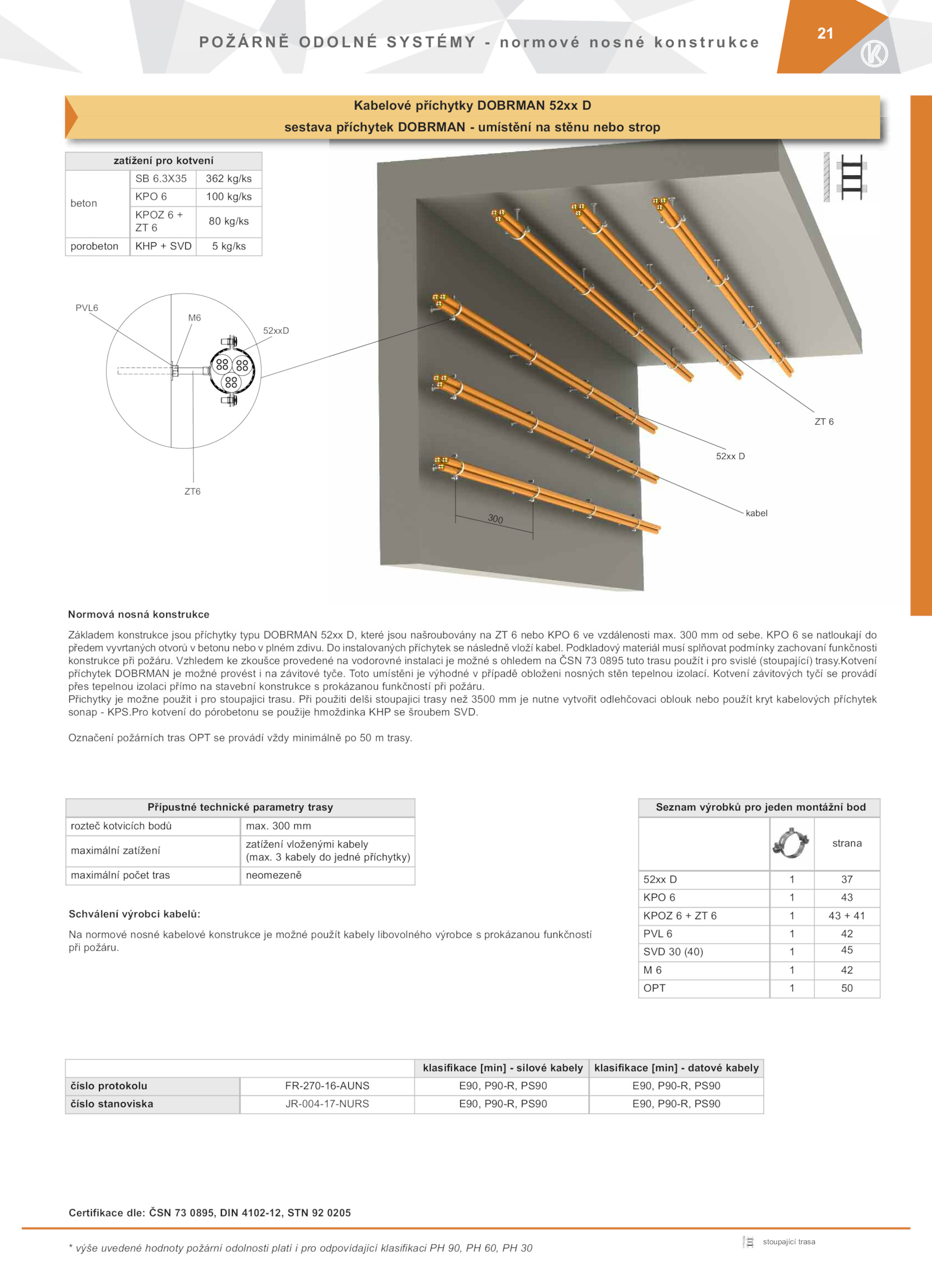

e 21 ZT 6 kabel 52xxD ZT6 M6 PVL6 300 52xx D Normová nosná konstrukce Základem konstrukce jsou příchytky typu DOBRMAN 52xx které jsou našroubovány nebo KPO vzdálenosti max. Přípustné technické parametry trasy rozteč kotvicích bodů max. 300 mm maximální zatížení zatížení vloženými kabely (max.3X35 362 kg/ks KPO 100 kg/ks KPOZ + ZT 6 80 kg/ks porobeton KHP SVD kg/ks . Vzhledem zkoušce provedené vodorovné instalaci možné ohledem ČSN 0895 tuto trasu použít pro svislé (stoupající) trasy. Přichytky možne použit pro stoupajici trasu. Kotvení závitových tyčí provádí přes tepelnou izolaci přímo stavební konstrukce prokázanou funkčností při požáru.Kotvení příchytek DOBRMAN možné provést závitové tyče. KPO natloukají do předem vyvrtaných otvorů betonu nebo plném zdivu. Při použiti delši stoupajici trasy než 3500 nutne vytvořit odlehčovaci oblouk nebo použít kryt kabelových příchytek sonap KPS. instalovaných příchytek následně vloží kabel. Podkladový materiál musí splňovat podmínky zachovaní funkčnosti konstrukce při požáru. Označení požárních tras OPT provádí vždy minimálně trasy. klasifikace [min] silové kabely klasifikace [min] datové kabely číslo protokolu FR-270-16-AUNS E90, P90-R, PS90 E90, P90-R, PS90 číslo stanoviska JR-004-17-NURS E90, P90-R, PS90 E90, P90-R, PS90 Seznam výrobků pro jeden montážní bod strana 52xx 37 KPO 43 KPOZ 41 PVL 42 SVD (40) 45 M 42 OPT 50 certifikace dle: ČSN 0895, DIN 4102-12, STN 0205 * výše uvedené hodnoty požární odolnosti platí pro odpovídající klasifikaci 90, 60, 30 Kabelové příchytky DOBrmAN 52xx D sestava příchytek DOBrmAN umístění stěnu nebo strop stoupající trasa zatížení pro kotvení beton SB 6. Toto umístěni výhodné případě obloženi nosných stěn tepelnou izolací.Pro kotvení pórobetonu použije hmoždinka KHP šroubem SVD. 300 sebe. kabely jedné příchytky) maximální počet tras neomezeně Schválení výrobci kabelů: Na normové nosné kabelové konstrukce možné použít kabely libovolného výrobce prokázanou funkčností při požáru
