Podle rozteče otvorů krytu příchytek (KPS 160X200 KPS 160X400)
vyvrtejte otvory stěně vložte nich kotvy. Okolí kabelů vždy pečlivě utěsněte kousky izolační vaty. 3,5 m. kotev instalujte závitové tyče.
Aby kryt plnil bezpečně svojí funkci musí být instalován stoupajících trasách tvořených kabelových lávek každých max. Vkládejte jednu vrstvu izolační vaty druhou.e
16
Normová nosná konstrukce
Kryt kabelových příchytek KPS připevněn podkladovému materiálu (beton, plné zdivo) vytváří tepelnou ochranu příchytek, které tak mohou plnit svou mechanickou
funkci podmínkách požáru.
Kryt umístěn souměrně osou příčky kabelové lávky instalovanými příchytkami kabelů PKC1. Kryt neplní funkci požární ucpávky.
Popis montáže
Kabely upevněte pomocí příchytek každé příčce. Nasaďte kryt příchytek přes podložky
lehce dotáhněte. Kryt fixován pomocí závitových tyčí matic podložek PVL kotvených pomocí kotev KPOZ (set KPS) podkladovému
materiálu.
KL
KLSU
ZT 8
M 8
PVL 8
KPS
PKC1
mS KPS
klasifikace [min] silové kabely klasifikace [min] datové kabely
číslo protokolu FR-238-14-AUNS
E60, P60-R, PS60 E60, P60-R, PS60
číslo stanoviska JR-103-14-NURS
certifikace dle: ČSN 0895, DIN 4102-12, STN 0205
* výše uvedené hodnoty požární odolnosti platí pro odpovídající klasifikaci 90, 60, 30

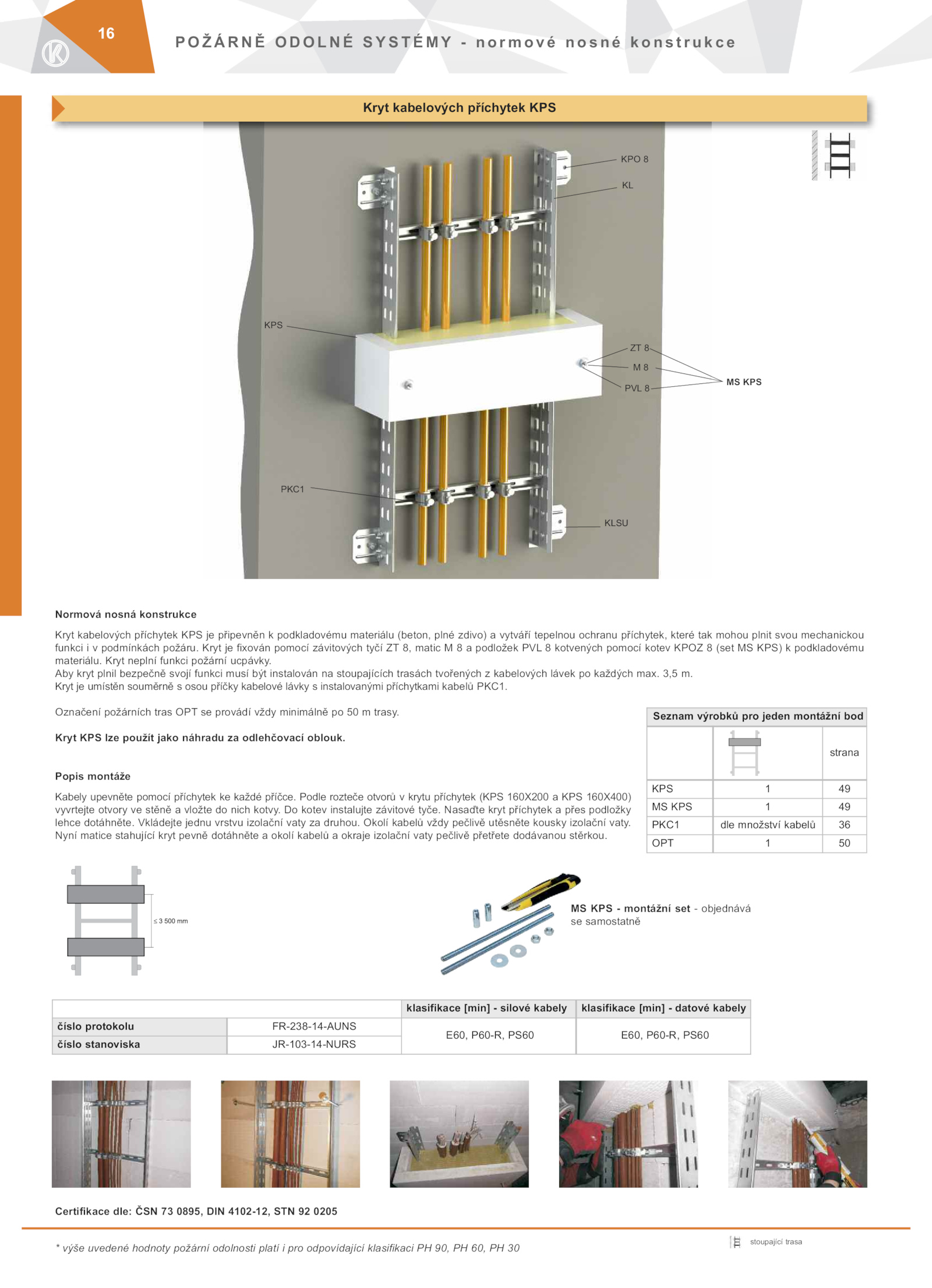

Kryt kabelových příchytek KPS
KPO 8
stoupající trasa
Seznam výrobků pro jeden montážní bod
strana
KPS 49
MS KPS 49
PKC1 dle množství kabelů 36
OPT 50
mS KPS montážní set objednává
se samostatně
.
Kryt KPS lze použít jako náhradu odlehčovací oblouk.
Nyní matice stahující kryt pevně dotáhněte okolí kabelů okraje izolační vaty pečlivě přetřete dodávanou stěrkou.
Označení požárních tras OPT provádí vždy minimálně trasy
