Označení požárních tras OPT provádí vždy minimálně trasy.
klasifikace [min] silové kabely klasifikace [min] datové kabely
číslo protokolu FR-130-15-AUNS
E90, P90-R, PS90 E90, P90-R, PS90
číslo stanoviska CR-115-15-AUPS
Seznam výrobků pro jeden montážní bod
strana
ZT 41
KPO 43
KPOZ 43
SPS 39
DT 39
DT OKO 39
S 10X40 42
S 10X70 42
M 42
M 42
PD 42
PD 42
NSM 6X10 41
OPT 50
certifikace dle: ČSN 0895, DIN 4102-12, STN 0205
* výše uvedené hodnoty požární odolnosti platí pro odpovídající klasifikaci 90, 60, 30
T
10
DT OKO
M 8
DT OKO
DT
zatížení pro kotvení
beton
KBS 6X35 kg/ks
KPO 236 kg/ks
KPOZ 100 kg/ks
. Výhodou této sestavy možnost
oboustranné montáže držáků DT. 1200 mm
maximální zatížení kg/m
maximální počet tras pod sebou 2
výška bočnice kabelového žlabu mm
šířky kabelových žlabů 300 mm
tloušťka plechu kabelových žlabů 1,5 mm
Schválení výrobci kabelů:
Na normové nosné kabelové konstrukce možné použít kabely libovolného výrobce
s prokázanou funkčností při požáru. Aby trasa splňovala požárně odolné podmínky, musí být držák těžký současně fixován pomocí závitové
tyče Žlab držáku upevňuje pomocí šroubů NSM 6X10.
SPS
KPO 10
DT
S 10X70
KPOZ 8
M 8
M 10
PD 8
PD 10
ZT 8
KPOZ 8
SPS
ZT 8
KZ
KSBS
NSM 6X10
max. 1200

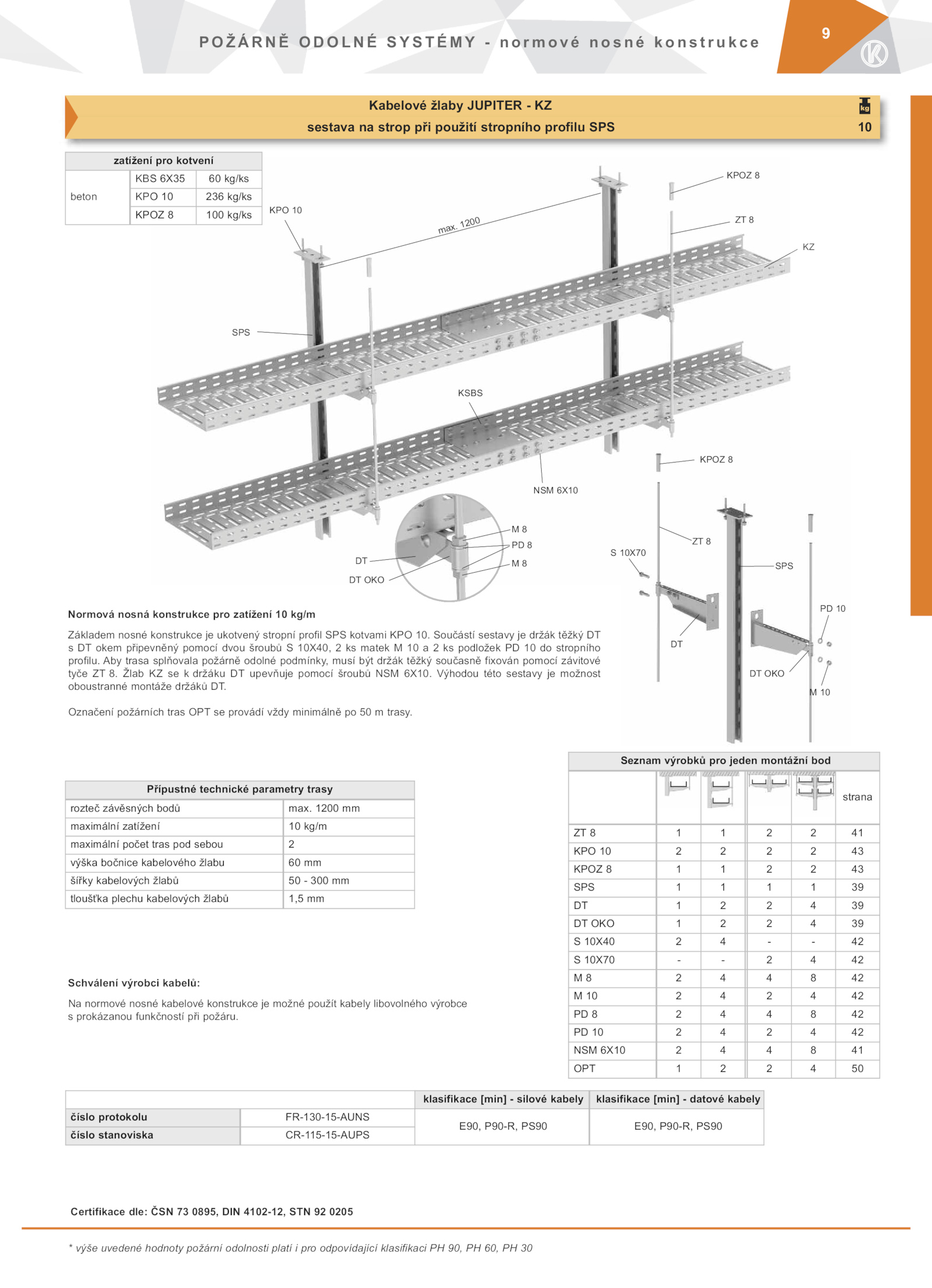

Kabelové žlaby JuPITEr KZ
sestava strop při použití stropního profilu SPS
Přípustné technické parametry trasy
rozteč závěsných bodů max.e
9
Normová nosná konstrukce pro zatížení kg/m
Základem nosné konstrukce ukotvený stropní profil SPS kotvami KPO 10. Součástí sestavy držák těžký DT
s okem připevněný pomocí dvou šroubů 10X40, matek podložek stropního
profilu
