tloušťka plechu (mm) hmotnost kg/ks počet šroubů pro spojení standard nerezová ocel
na objednávku
o °
v °
A
B
H
∅7 14
H
B
A
R100
. 14).
Spojení provádí přímým nasunutím kabelového
žlabu tvarovky následným zajištěním šrouby
NIXSM 6X10 (str. 4).

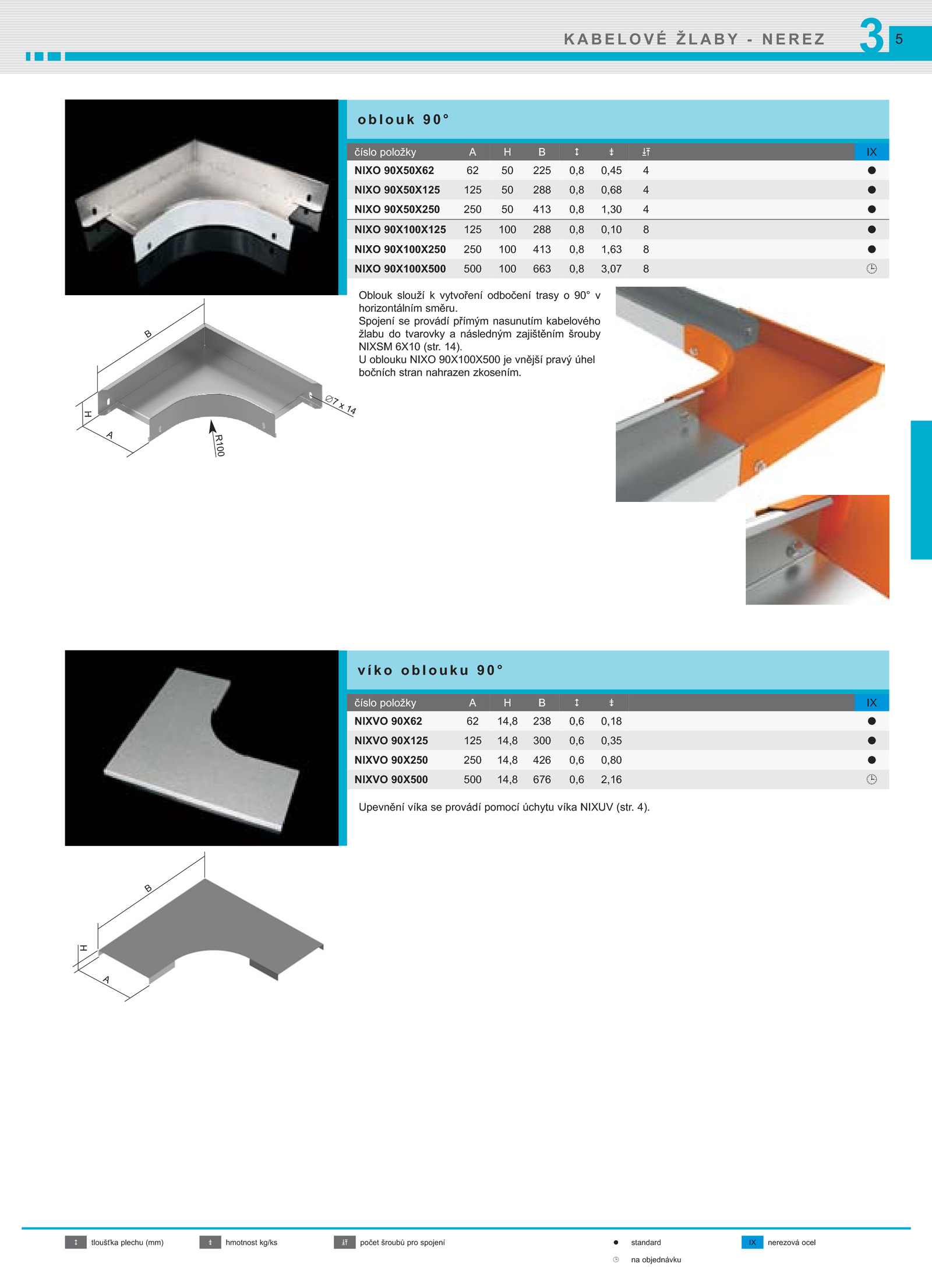

číslo položky IX
NIXVO 90X62 14,8 238 0,6 0,18
NIXVO 90X125 125 14,8 300 0,6 0,35
NIXVO 90X250 250 14,8 426 0,6 0,80
NIXVO 90X500 500 14,8 676 0,6 2,16
Upevnění víka provádí pomocí úchytu víka NIXUV (str.5
3
číslo položky IX
NIXO 90X50X62 225 0,8 0,45 4
NIXO 90X50X125 125 288 0,8 0,68 4
NIXO 90X50X250 250 413 0,8 1,30 4
NIXO 90X100X125 125 100 288 0,8 0,10 8
NIXO 90X100X250 250 100 413 0,8 1,63 8
NIXO 90X100X500 500 100 663 0,8 3,07 8
Oblouk slouží vytvoření odbočení trasy 90° v
horizontálním směru.
U oblouku NIXO 90X100X500 vnější pravý úhel
bočních stran nahrazen zkosením
