Tato úprava usnadní celý
průběh instalace. zakrytí prostoru
neosazeného přístrojovými krabicemi použije zaslepovací krycí deska KPV0. Víka VPCL fixují podlaze
pomocí čtyř šroubů, jsou vhodná pro podlahy tloušťkách mm.
Poznámka: není dovoleno víko závěsy tlačit shora. Vložením plochého šroubováku trnu závěsu víka mírným
odtlačením víku vysune rámu.E18
6

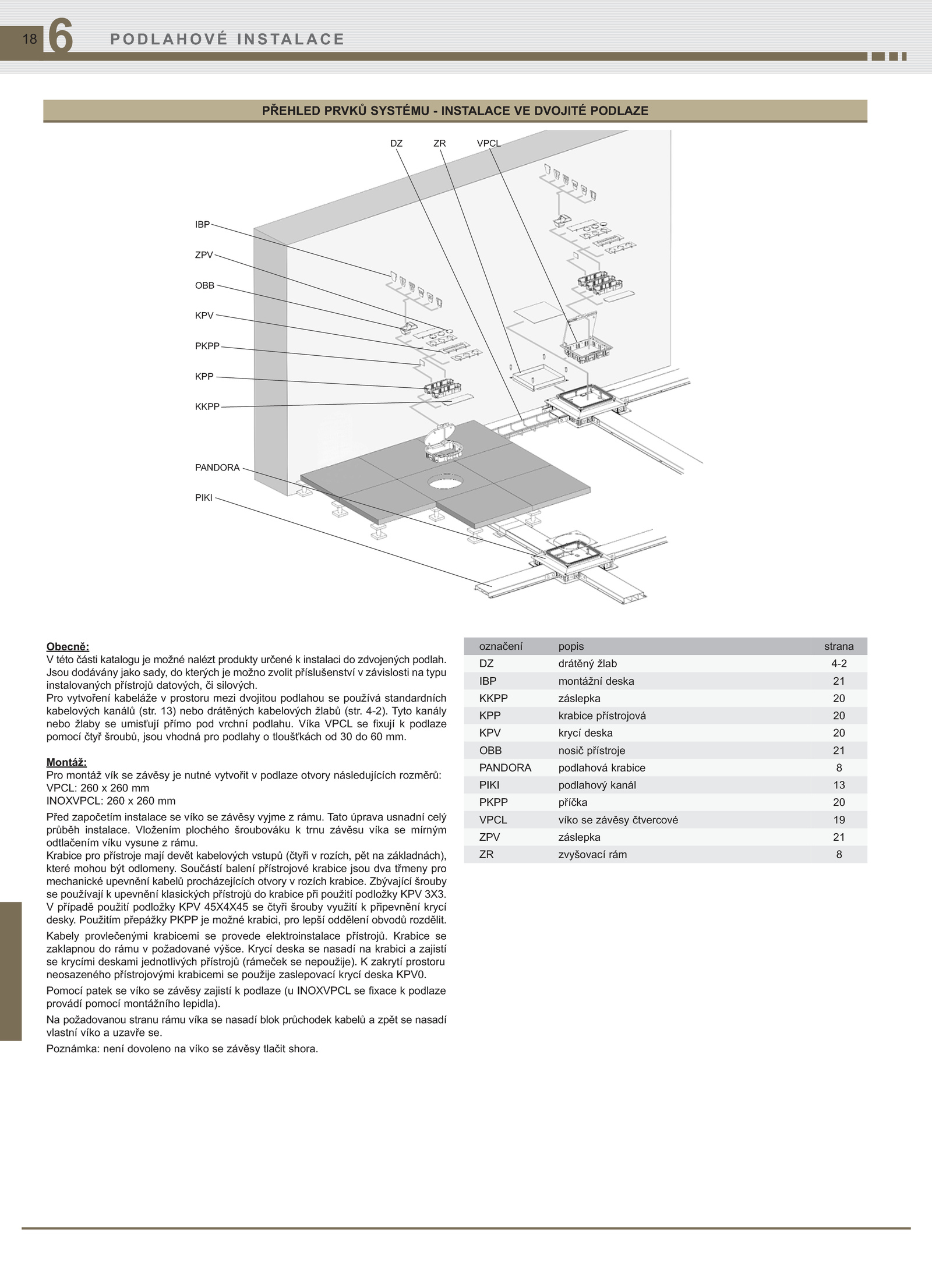

PŘEHLED PRVKŮ SYSTÉMU INSTALACE DVOJITÉ PODLAZE
Obecně:
V této části katalogu možné nalézt produkty určené instalaci zdvojených podlah. 4-2). Krycí deska nasadí krabici zajistí
se krycími deskami jednotlivých přístrojů (rámeček nepoužije).
V případě použití podložky KPV 45X4X45 čtyři šrouby využití připevnění krycí
desky. Součástí balení přístrojové krabice jsou dva třmeny pro
mechanické upevnění kabelů procházejících otvory rozích krabice.
Pomocí patek víko závěsy zajistí podlaze INOXVPCL fixace podlaze
provádí pomocí montážního lepidla).
IBP
OBB
KPV
KPP
KKPP
PKPP
ZPV
VPCLZR
PANDORA
DZ
PIKI
označení popis strana
DZ drátěný žlab 4-2
IBP montážní deska 21
KKPP záslepka 20
KPP krabice přístrojová 20
KPV krycí deska 20
OBB nosič přístroje 21
PANDORA podlahová krabice 8
PIKI podlahový kanál 13
PKPP příčka 20
VPCL víko závěsy čtvercové 19
ZPV záslepka 21
ZR zvyšovací rám. 13) nebo drátěných kabelových žlabů (str.
Pro vytvoření kabeláže prostoru mezi dvojitou podlahou používá standardních
kabelových kanálů (str. Zbývající šrouby
se používají upevnění klasických přístrojů krabice při použití podložky KPV 3X3.
Krabice pro přístroje mají devět kabelových vstupů (čtyři rozích, pět základnách),
které mohou být odlomeny.
Jsou dodávány jako sady, kterých možno zvolit příslušenství závislosti typu
instalovaných přístrojů datových, silových.
Montáž:
Pro montáž vík závěsy nutné vytvořit podlaze otvory následujících rozměrů:
VPCL: 260 260 mm
INOXVPCL: 260 260 mm
Před započetím instalace víko závěsy vyjme rámu. Použitím přepážky PKPP možné krabici, pro lepší oddělení obvodů rozdělit. Tyto kanály
nebo žlaby umisťují přímo pod vrchní podlahu. Krabice se
zaklapnou rámu požadované výšce.
Na požadovanou stranu rámu víka nasadí blok průchodek kabelů zpět nasadí
vlastní víko uzavře se.
Kabely provlečenými krabicemi provede elektroinstalace přístrojů
