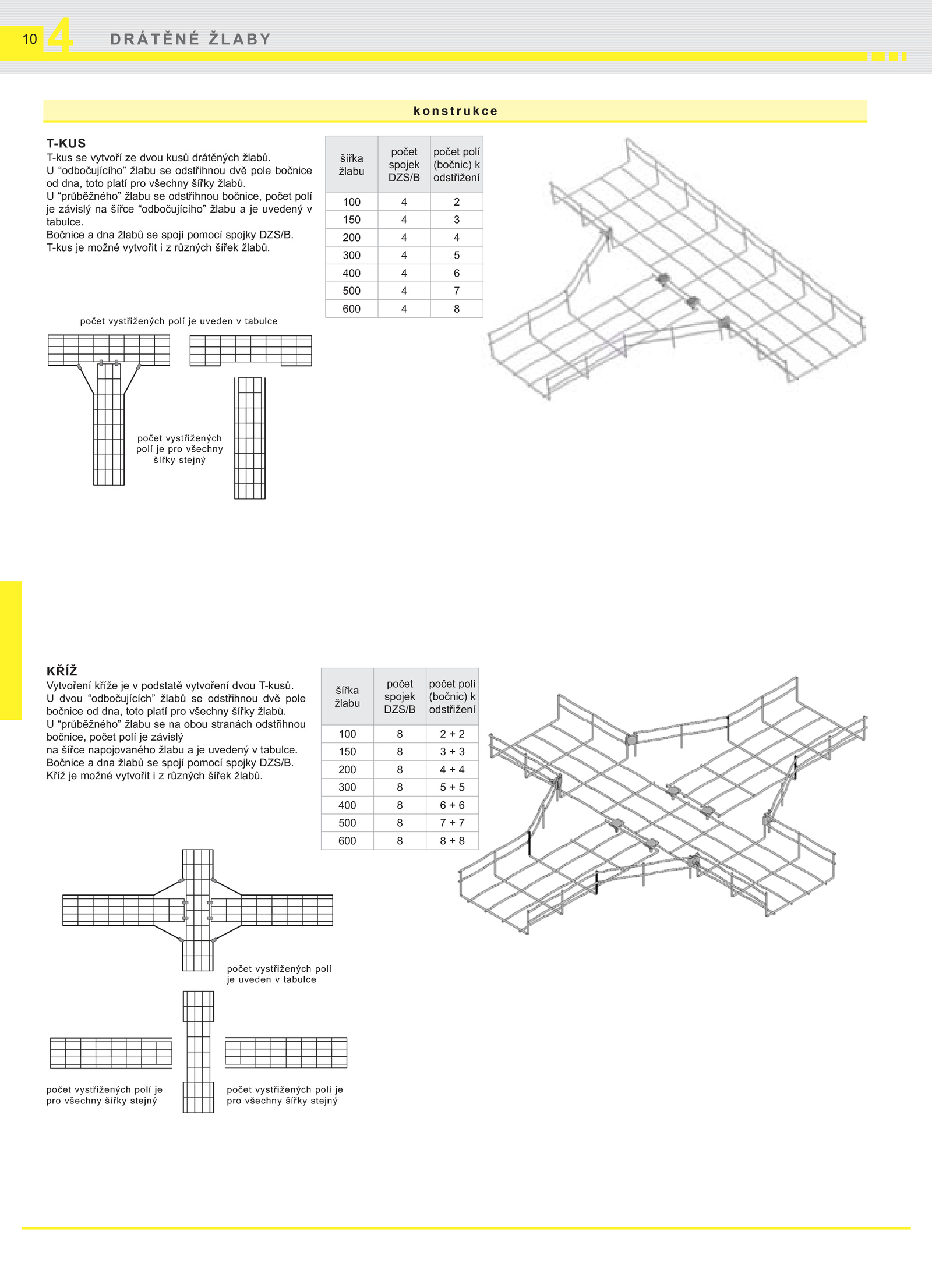

KŘÍŽ
Vytvoření kříže podstatě vytvoření dvou T-kusů.
U dvou “odbočujících” žlabů odstřihnou dvě pole
bočnice dna, toto platí pro všechny šířky žlabů.
Bočnice dna žlabů spojí pomocí spojky DZS/B.
Bočnice dna žlabů spojí pomocí spojky DZS/B.
šířka
žlabu
počet
spojek
DZS/B
počet polí
(bočnic) k
odstřižení
100 2
150 3
200 4
300 5
400 6
500 7
600 8
počet vystřižených polí
je uveden tabulce
šířka
žlabu
počet
spojek
DZS/B
počet polí
(bočnic) k
odstřižení
100 2
150 3
200 4
300 5
400 6
500 7
600.
Kříž možné vytvořit různých šířek žlabů.
U “průběžného” žlabu obou stranách odstřihnou
bočnice, počet polí závislý
na šířce napojovaného žlabu uvedený tabulce.
počet vystřižených polí je
pro všechny šířky stejný
počet vystřižených polí je
pro všechny šířky stejný
počet vystřižených polí uveden tabulce
počet vystřižených
polí pro všechny
šířky stejný
T-KUS
T-kus vytvoří dvou kusů drátěných žlabů.
U “průběžného” žlabu odstřihnou bočnice, počet polí
je závislý šířce “odbočujícího” žlabu uvedený v
tabulce.
U “odbočujícího” žlabu odstřihnou dvě pole bočnice
od dna, toto platí pro všechny šířky žlabů.
T-kus možné vytvořit různých šířek žlabů
