Poznámky redaktora
Pro vytvoření odbočení rozdílné šířky možné
využít redukčního dílu NRD (str. 14).
Nerovnoramenný kříž lze nahradit použitím
redukčních dílů.A
B
A
C
H
∅7 19
K 11
2

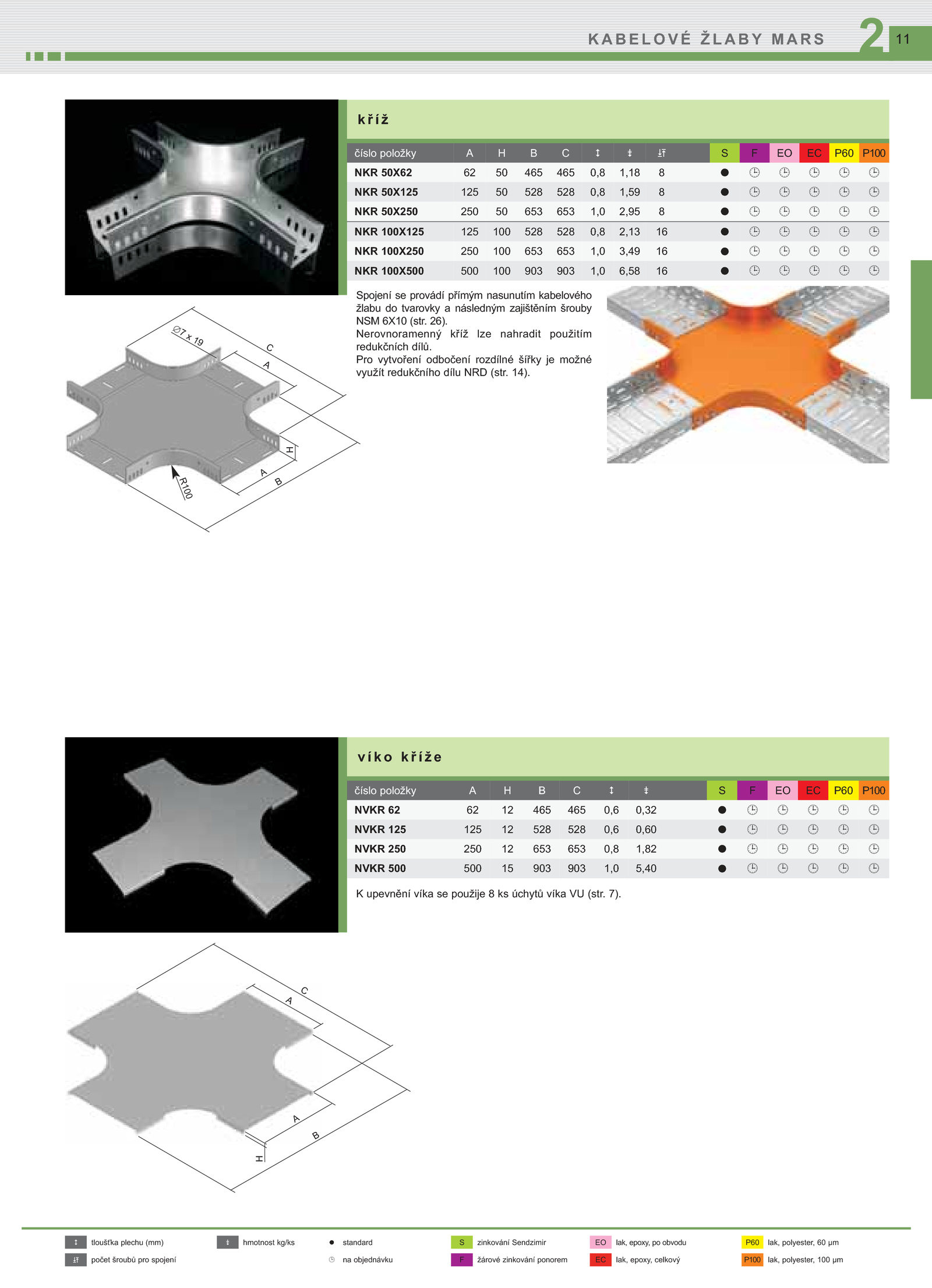

číslo položky P60 P100
NKR 50X62 465 465 0,8 1,18 8
NKR 50X125 125 528 528 0,8 1,59 8
NKR 50X250 250 653 653 1,0 2,95 8
NKR 100X125 125 100 528 528 0,8 2,13 16
NKR 100X250 250 100 653 653 1,0 3,49 16
NKR 100X500 500 100 903 903 1,0 6,58 16
Spojení provádí přímým nasunutím kabelového
žlabu tvarovky následným zajištěním šrouby
NSM 6X10 (str. 7).
k ž
K upevnění víka použije úchytů víka (str.
v e
číslo položky P60 P100
NVKR 465 465 0,6 0,32
NVKR 125 125 528 528 0,6 0,60
NVKR 250 250 653 653 0,8 1,82
NVKR 500 500 903 903 1,0 5,40
A
B
A
C
H
R100
tloušťka plechu (mm) hmotnost kg/ks standard zinkování Sendzimir lak, epoxy, obvodu P60 lak, polyester, µm
počet šroubů pro spojení objednávku žárové zinkování ponorem lak, epoxy, celkový P100 lak, polyester, 100 µm
. 26)
