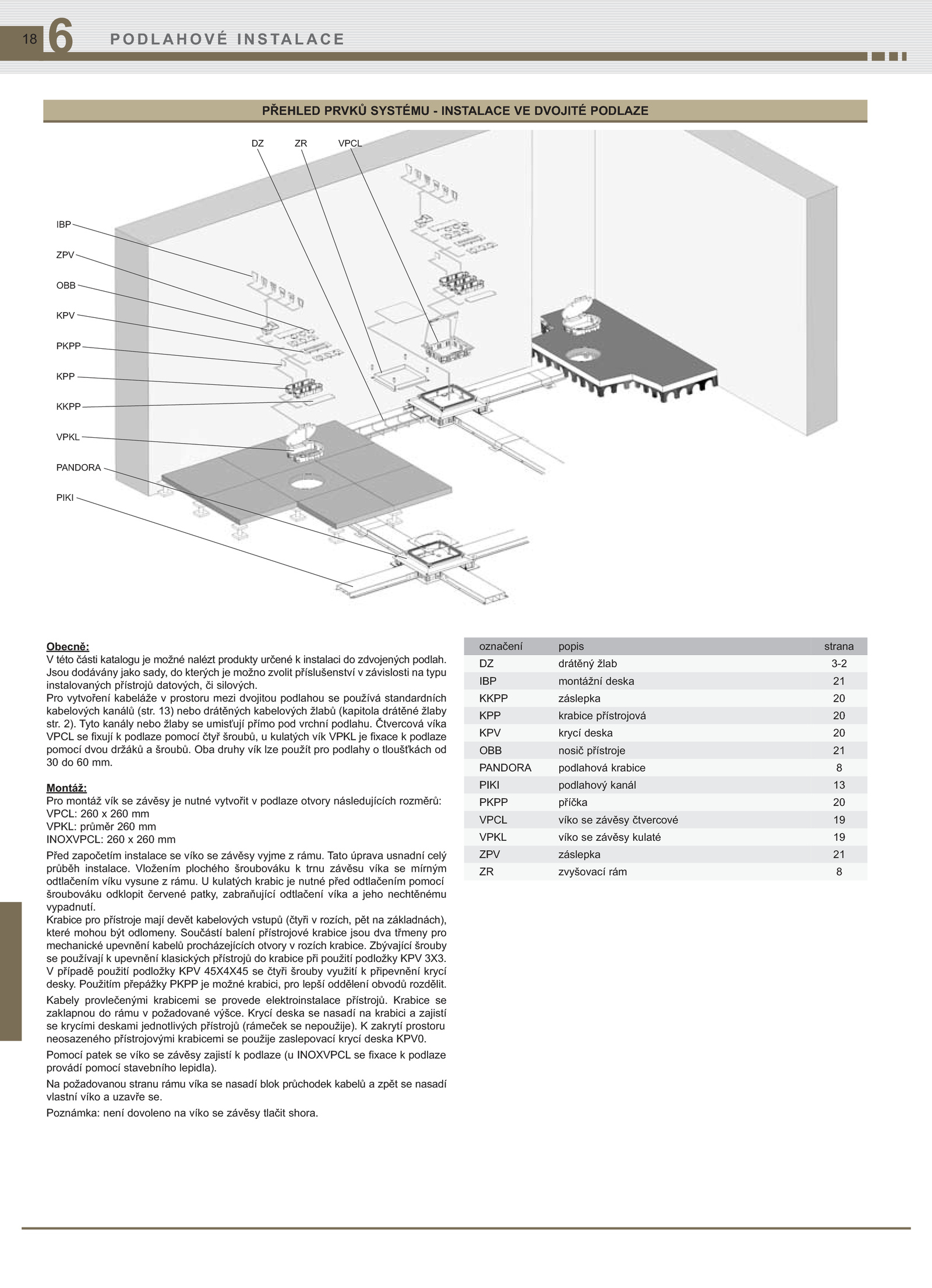

PŘEHLED PRVKŮ SYSTÉMU INSTALACE DVOJITÉ PODLAZE
Obecně:
V této části katalogu možné nalézt produkty určené instalaci zdvojených podlah. Tyto kanály nebo žlaby umisťují přímo pod vrchní podlahu.
Pomocí patek víko závěsy zajistí podlaze INOXVPCL fixace podlaze
provádí pomocí stavebního lepidla). 13) nebo drátěných kabelových žlabů (kapitola drátěné žlaby
str. kulatých krabic nutné před odtlačením pomocí
šroubováku odklopit červené patky, zabraňující odtlačení víka jeho nechtěnému
vypadnutí. Oba druhy vík lze použít pro podlahy tloušťkách od
30 mm.
Jsou dodávány jako sady, kterých možno zvolit příslušenství závislosti typu
instalovaných přístrojů datových, silových.
Montáž:
Pro montáž vík závěsy nutné vytvořit podlaze otvory následujících rozměrů:
VPCL: 260 260 mm
VPKL: průměr 260 mm
INOXVPCL: 260 260 mm
Před započetím instalace víko závěsy vyjme rámu.
Krabice pro přístroje mají devět kabelových vstupů (čtyři rozích, pět základnách),
které mohou být odlomeny.
Na požadovanou stranu rámu víka nasadí blok průchodek kabelů zpět nasadí
vlastní víko uzavře se.
Poznámka: není dovoleno víko závěsy tlačit shora. Použitím přepážky PKPP možné krabici, pro lepší oddělení obvodů rozdělit. Krycí deska nasadí krabici zajistí
se krycími deskami jednotlivých přístrojů (rámeček nepoužije). Vložením plochého šroubováku trnu závěsu víka mírným
odtlačením víku vysune rámu.
Pro vytvoření kabeláže prostoru mezi dvojitou podlahou používá standardních
kabelových kanálů (str. Krabice se
zaklapnou rámu požadované výšce. zakrytí prostoru
neosazeného přístrojovými krabicemi použije zaslepovací krycí deska KPV0. Čtvercová víka
VPCL fixují podlaze pomocí čtyř šroubů, kulatých vík VPKL fixace podlaze
pomocí dvou držáků šroubů.
V případě použití podložky KPV 45X4X45 čtyři šrouby využití připevnění krycí
desky.
IBP
OBB
KPV
KPP
KKPP
PKPP
ZPV
VPCLZR
PANDORA
DZ
VPKL
PIKI
označení popis strana
DZ drátěný žlab 3-2
IBP montážní deska 21
KKPP záslepka 20
KPP krabice přístrojová 20
KPV krycí deska 20
OBB nosič přístroje 21
PANDORA podlahová krabice 8
PIKI podlahový kanál 13
PKPP příčka 20
VPCL víko závěsy čtvercové 19
VPKL víko závěsy kulaté 19
ZPV záslepka 21
ZR zvyšovací rám. Součástí balení přístrojové krabice jsou dva třmeny pro
mechanické upevnění kabelů procházejících otvory rozích krabice. Tato úprava usnadní celý
průběh instalace.
Kabely provlečenými krabicemi provede elektroinstalace přístrojů. Zbývající šrouby
se používají upevnění klasických přístrojů krabice při použití podložky KPV 3X3. 2)
