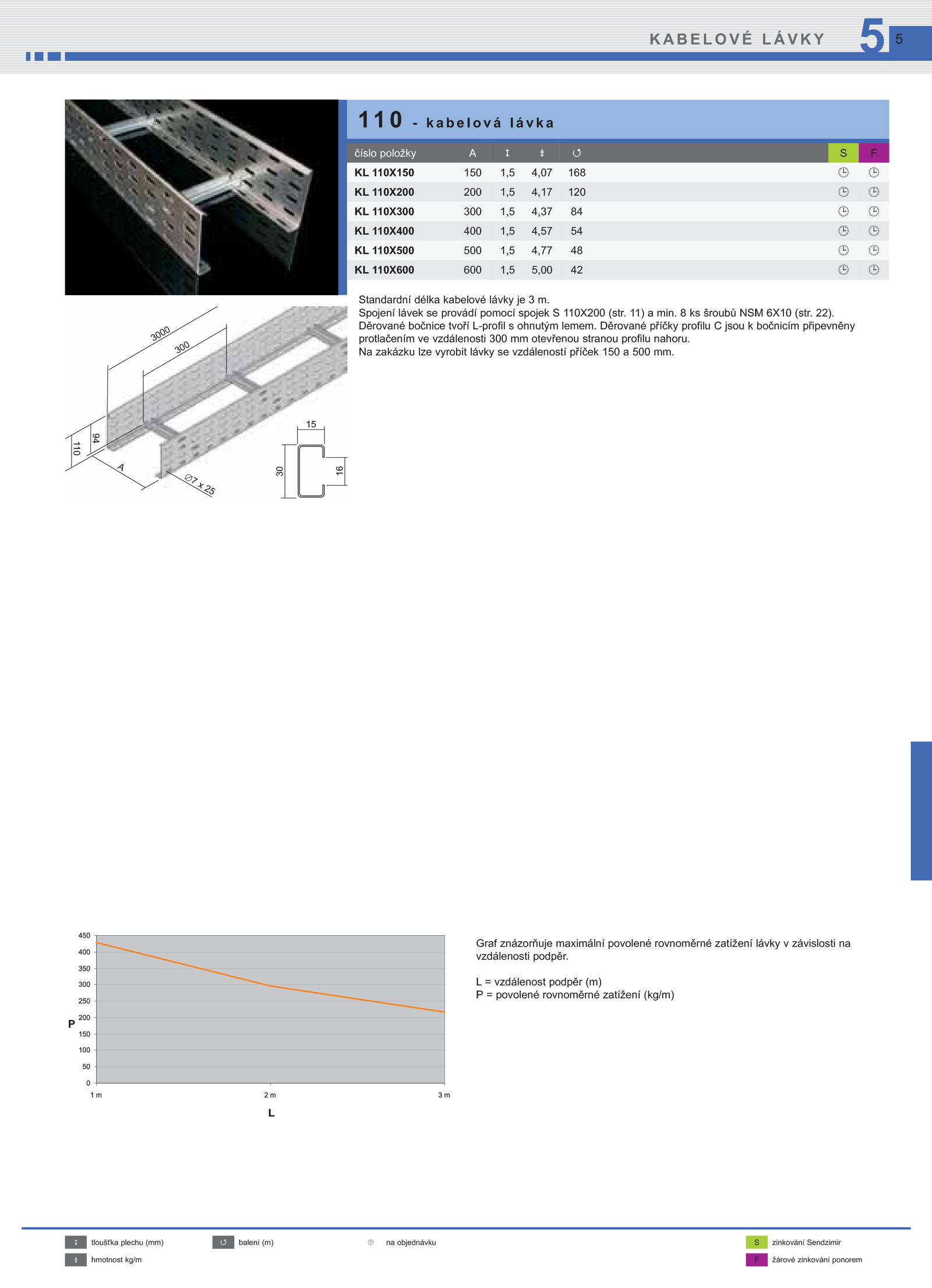

Graf znázorňuje maximální povolené rovnoměrné zatížení lávky závislosti na
vzdálenosti podpěr.
Děrované bočnice tvoří L-profil ohnutým lemem. 22).
L vzdálenost podpěr (m)
P povolené rovnoměrné zatížení (kg/m)
∅7 25
15
30
16
tloušťka plechu (mm) balení (m) objednávku zinkování Sendzimir
hmotnost kg/m žárové zinkování ponorem
.5
5
číslo položky F
KL 110X150 150 1,5 4,07 168
KL 110X200 200 1,5 4,17 120
KL 110X300 300 1,5 4,37 84
KL 110X400 400 1,5 4,57 54
KL 110X500 500 1,5 4,77 48
KL 110X600 600 1,5 5,00 42
11 a
Standardní délka kabelové lávky m. šroubů NSM 6X10 (str.
Spojení lávek provádí pomocí spojek 110X200 (str. 11) min. Děrované příčky profilu jsou bočnicím připevněny
protlačením vzdálenosti 300 otevřenou stranou profilu nahoru.
Na zakázku lze vyrobit lávky vzdáleností příček 150 500 mm
