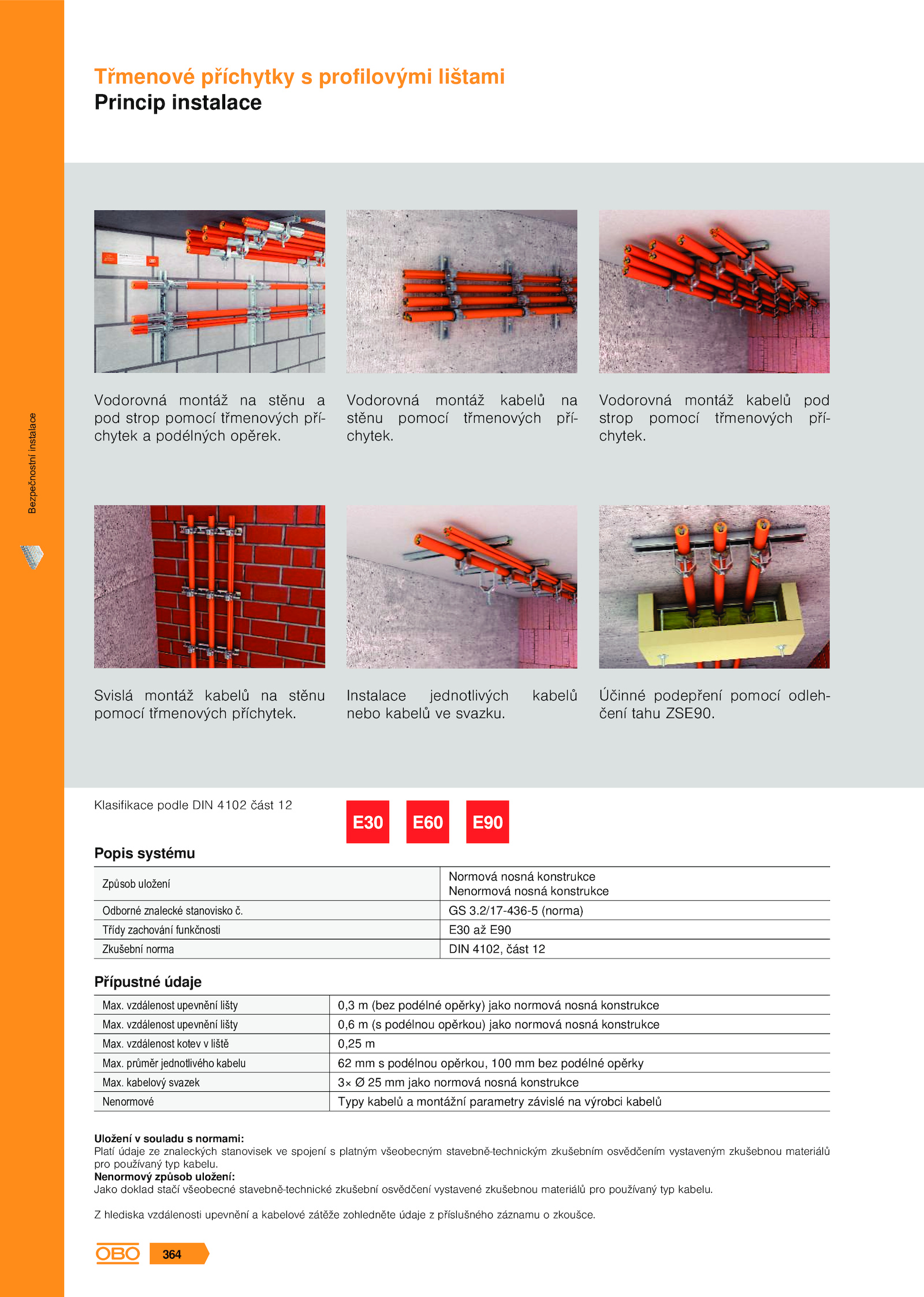

Klasifikace podle DIN 4102 část 12 Popis systému Způsob uložení Normová nosná konstrukce Nenormová nosná konstrukce Odborné znalecké stanovisko 3. vzdálenost upevnění lišty 0,3 (bez podélné opěrky) jako normová nosná konstrukce Max. Svislá montáž kabelů stěnu pomocí třmenových příchytek. Vodorovná montáž kabelů na stěnu pomocí třmenových pří- chytek.2/17-436-5 (norma) Třídy zachování funkčnosti E30 E90 Zkušební norma DIN 4102, část 12 Přípustné údaje Max. vzdálenost upevnění lišty 0,6 podélnou opěrkou) jako normová nosná konstrukce Max. průměr jednotlivého kabelu podélnou opěrkou, 100 bez podélné opěrky Max. kabelový svazek jako normová nosná konstrukce Nenormové Typy kabelů montážní parametry závislé výrobci kabelů Uložení souladu normami: Platí údaje znaleckých stanovisek spojení platným všeobecným stavebně-technickým zkušebním osvědčením vystaveným zkušebnou materiálů pro používaný typ kabelu. Vodorovná montáž kabelů pod strop pomocí třmenových pří- chytek. Nenormový způsob uložení: Jako doklad stačí všeobecné stavebně-technické zkušební osvědčení vystavené zkušebnou materiálů pro používaný typ kabelu. Účinné podepření pomocí odleh- čení tahu ZSE90. Bezpečnostní instalace 364 . Instalace jednotlivých kabelů nebo kabelů svazku.Třmenové příchytky profilovými lištami Princip instalace Vodorovná montáž stěnu a pod strop pomocí třmenových pří- chytek podélných opěrek. vzdálenost kotev liště 0,25 m Max. Z hlediska vzdálenosti upevnění kabelové zátěže zohledněte údaje příslušného záznamu zkoušce
