Kabelový žlab LINEAR H=100mm zesílený
maximální samonosné rozpětí 830 mm
délka žlabu 000 délka žlabu 000 mm
objednací kód označení [mm] [mm] [mm]
hmotnost
[kg/m]
balení
[ks/m]
ARD-34114920-3m 200/100 200 100 2,0 5,300 1ks/3m
ARD-34115120-3m 300/100 300 100 2,0 6,320 1ks/3m
2
ZZ
4
SZ sendzimirově zinkováno skladem
žárově pozinkováno výroba objednávku
Speciální zesílené provedení žlabu L1
z plechu tloušťce t=2,0 určeno
především pro realizaci samonosných
částí kabelových tras. Pro montáž používá spojovací sada šroubu matice SSL počtech
a rozmístění podle obrázků montáže detailu spojky SL5.

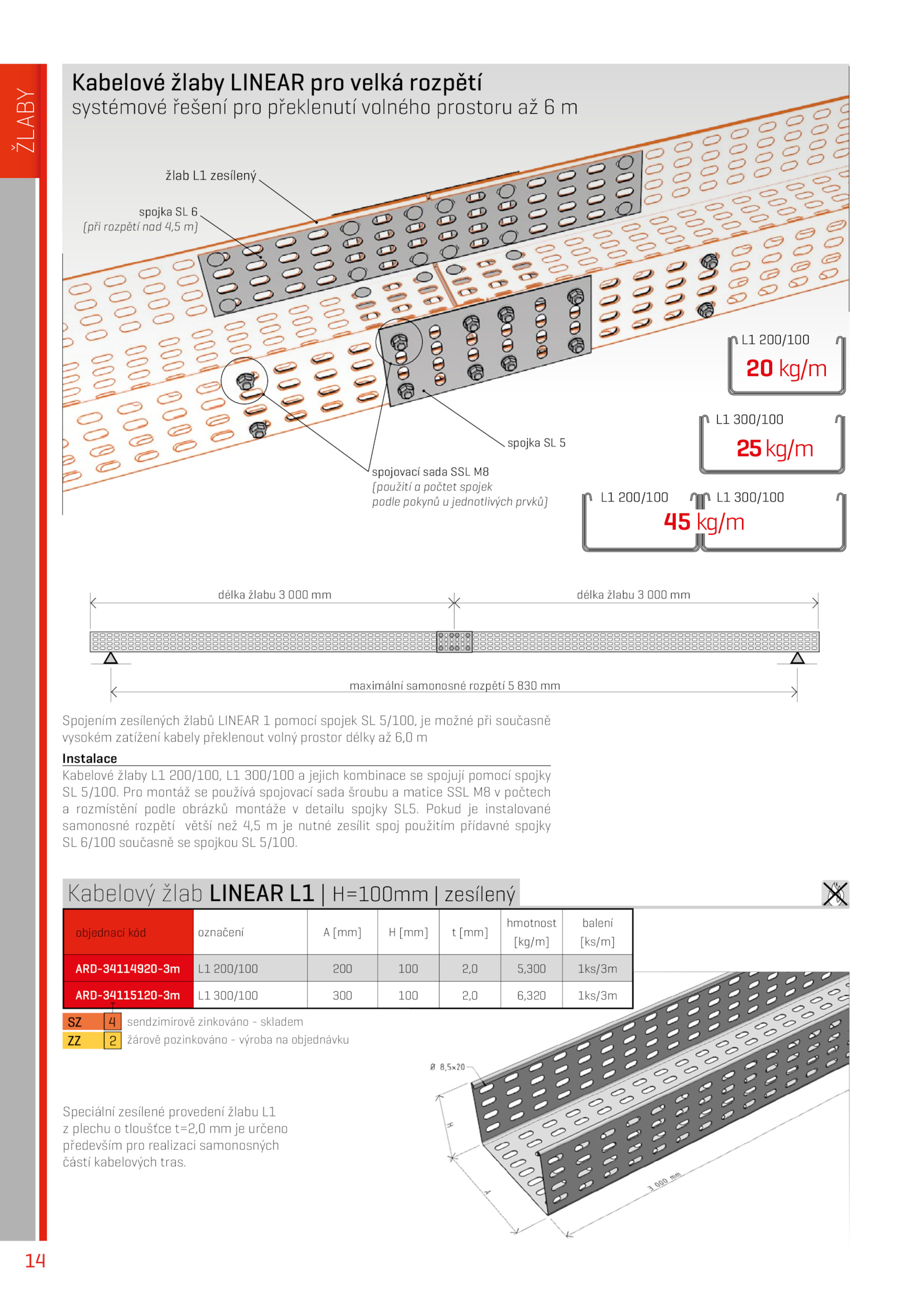

Kabelové žlaby LINEAR pro velká rozpětí
systémové řešení pro překlenutí volného prostoru m
žlab zesílený
spojka 5
spojovací sada SSL M8
(použití počtet spojek
podle pokynů jednotlivých prvků)
spojka 6
(při rozpětí nad 4,5 m)
Spojením zesílených žlabů LINEAR pomocí spojek 5/100, možné při současně
vysokém zatížení kabely překlenout volný prostor délky 6,0 m
Instalace
Kabelové žlaby 200/100, 300/100 jejich kombinace spojují pomocí spojky
SL 5/100.
L1 200/100
L1 200/100
L1 300/100
L1 300/100
20 kg/m
25kg/m
45 kg/m
žlaby
. Pokud instalované
samonosné rozpětí větší než 4,5 nutné zesílit spoj použitím přídavné spojky
SL 6/100 současně spojkou 5/100
