Poznámky redaktora
Předřadník: elektronický 110-254 50-60 AC
EP elektronický 220-250 0Hz DC
Těleso: Trubka vnějším průměru síle stěny vyrobena polykar-
bonátu, barva transparentní, ukončena těsnícími zátkami
Uchycení: Pomocí montážních třmenů (nejsou součástí svítidla) upevnění na
strop stěnu osvětlovaného prostoru
Standardní výbava: ucpávková vývodka, ucpávková zátka
Připojení: WAGO® svorkovnice, max.
110-254V
50-60Hz
SVÍTIDLA
PRO
PROSTŘEDÍ
S
NEBEZPEČÍM
VÝBUCHU
Použití: Prachotěsné vodotěsné svítidlo AQUA-70-Ex-LED určeno pro
osvětlení prostor nebezpečím výbuchu.148
AQUA-70-Ex-LED-5000-136-4K IP68
C90-C270
C0-C180
FTZÚ ATEX 0052X

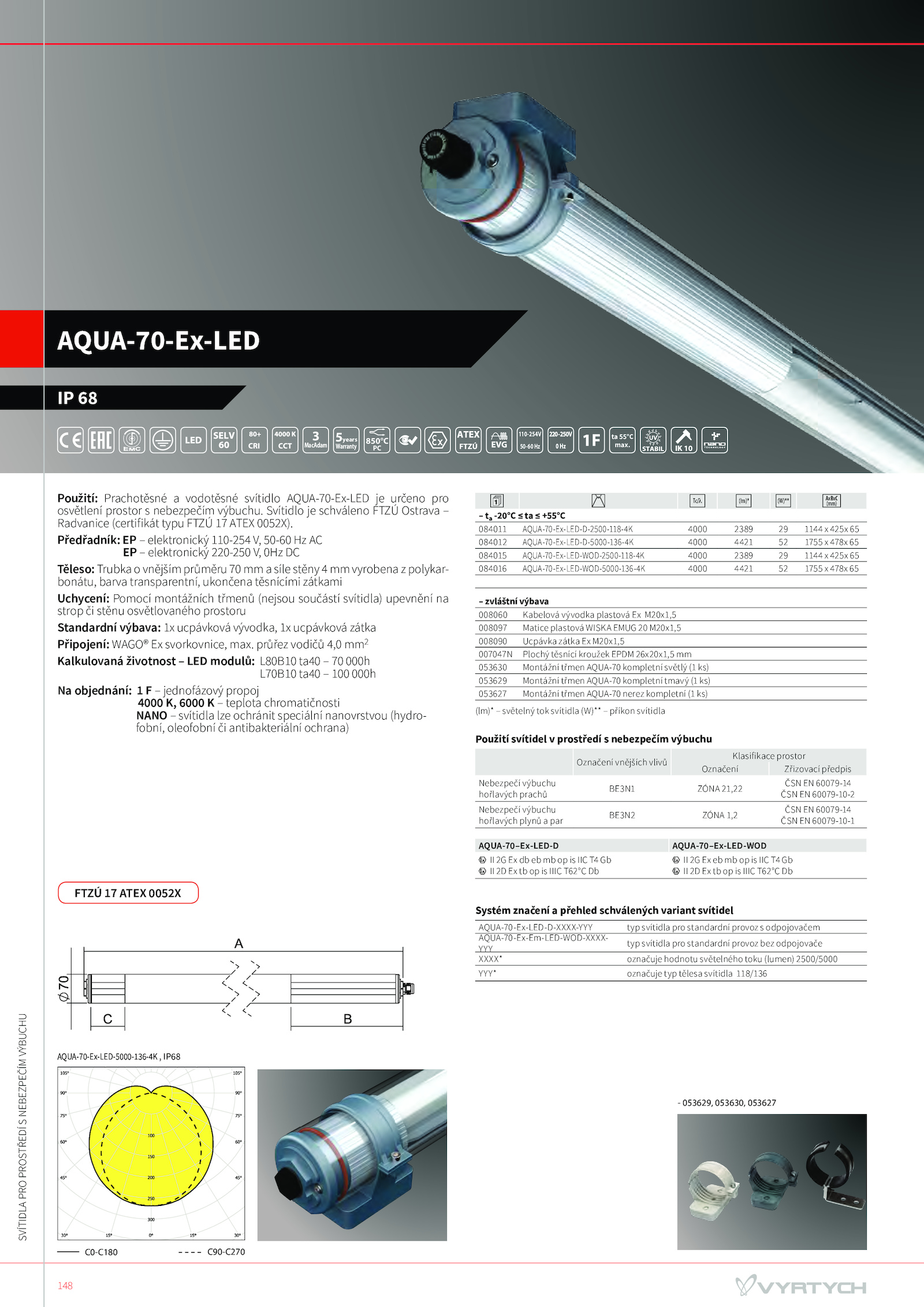

AQUA-70-Ex-LED
IP 68
- 053629, 053630, 053627
3
MacAdam
5years
Warranty
850°C
PC
ta 55°C
max. Svítidlo schváleno FTZÚ Ostrava –
Radvanice (certifikát typu FTZÚ ATEX 0052X). průřez vodičů 4,0 mm2
Kalkulovaná životnost LED modulů: L80B10 ta40 000h
L70B10 ta40 100 000h
Na objednání: jednofázový propoj
4000 6000 teplota chromatičnosti
NANO svítidla lze ochránit speciální nanovrstvou (hydro-
fobní, oleofobní antibakteriální ochrana)
Tc/λ (Im)* (W)** AxBxC
(mm)
– -20°C +55°C
084011 AQUA-70-Ex-LED-D-2500-118-4K 4000 2389 1144 425x 65
084012 AQUA-70-Ex-LED-D-5000-136-4K 4000 4421 1755 478x 65
084015 AQUA-70-Ex-LED-WOD-2500-118-4K 4000 2389 1144 425x 65
084016 AQUA-70-Ex-LED-WOD-5000-136-4K 4000 4421 1755 478x 65
– zvláštní výbava
008060 Kabelová vývodka plastová M20x1,5
008097 Matice plastová WISKA EMUG M20x1,5
008090 Ucpávka zátka M20x1,5
007047N Plochý těsnící kroužek EPDM 26x20x1,5 mm
053630 Montážní třmen AQUA-70 kompletní světlý ks)
053629 Montážní třmen AQUA-70 kompletní tmavý ks)
053627 Montážní třmen AQUA-70 nerez kompletní ks)
(lm)* světelný tok svítidla (W)** příkon svítidla
Použití svítidel prostředí nebezpečím výbuchu
Označení vnějších vlivů
Klasifikace prostor
Označení Zřizovací předpis
Nebezpečí výbuchu
hořlavých prachů
BE3N1 ZÓNA 21,22
ČSN 60079-14
ČSN 60079-10-2
Nebezpečí výbuchu
hořlavých plynů par
BE3N2 ZÓNA 1,2
ČSN 60079-14
ČSN 60079-10-1
AQUA-70–Ex-LED-D AQUA-70–Ex-LED-WOD
II IIC Gb
II IIIC T62°C Db
II IIC Gb
II IIIC T62°C Db
Systém značení přehled schválených variant svítidel
AQUA-70-Ex-LED-D-XXXX-YYY typ svítidla pro standardní provoz odpojovačem
AQUA-70-Ex-Em-LED-WOD-XXXX-
YYY
typ svítidla pro standardní provoz bez odpojovače
XXXX* označuje hodnotu světelného toku (lumen) 2500/5000
YYY* označuje typ tělesa svítidla 118/136
