23W E27 408 220 281
– LED provedení, –20°C +40°C
053576 SETR-Exd-LED-4000-4K LED 408 220 281
– LED provedení, –20°C +50°C
053575 SETR-Exd-LED-2000-4K LED 408 220 281
– bez předřadníku, –40°C +60°C
053560 SETR-Exd-HAL max.vyrtych. Svítidlo schváleno
FTZÚ Ostrava Radvanice (certifikát typu FTZU ATEX 0291X).cz

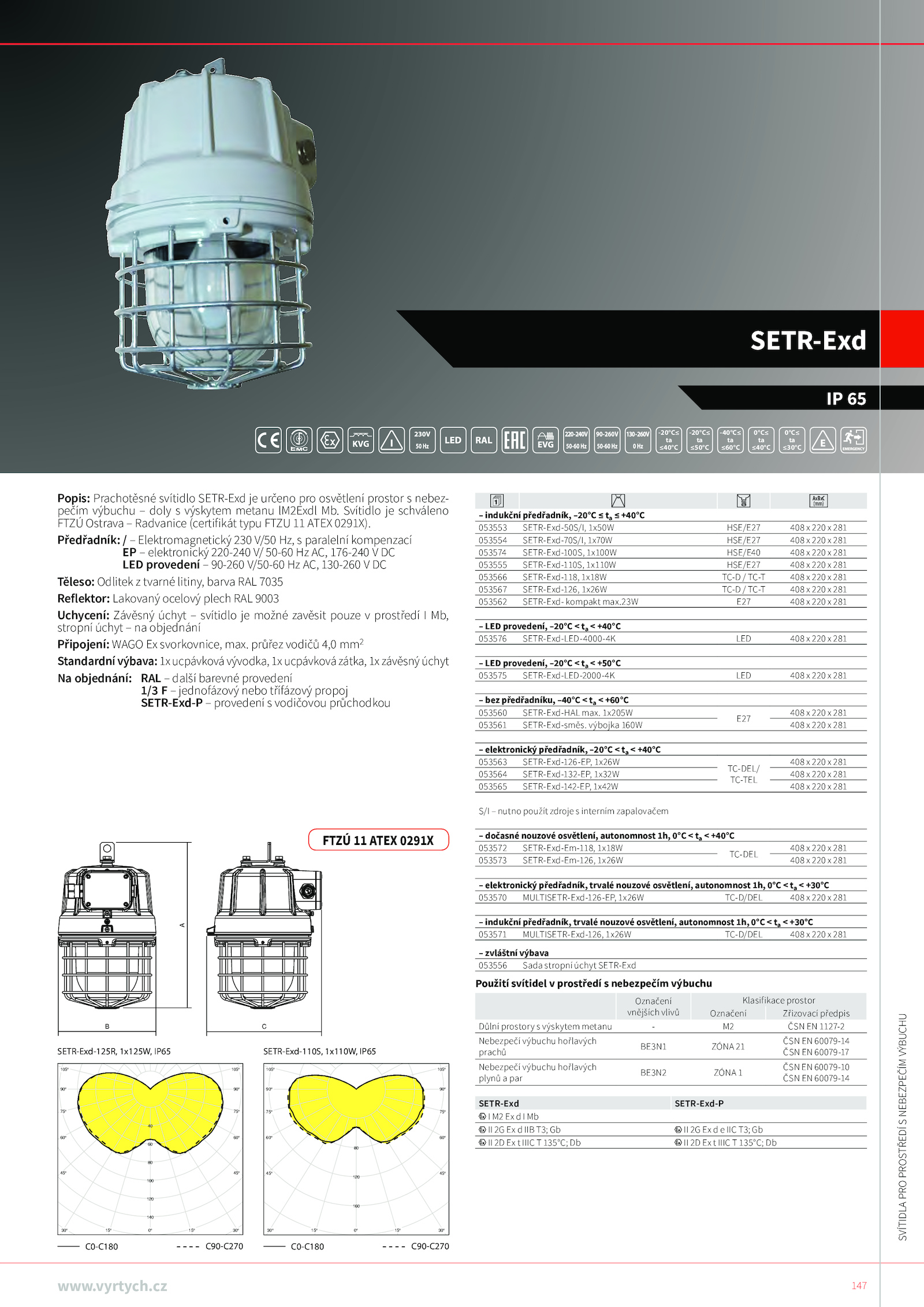

Popis: Prachotěsné svítidlo SETR-Exd určeno pro osvětlení prostor nebez-
pečím výbuchu doly výskytem metanu lM2Exdl Mb. výbojka 160W 408 220 281
– elektronický předřadník, –20°C +40°C
053563 SETR-Exd-126-EP, 1x26W
TC-DEL/
TC-TEL
408 220 281
053564 SETR-Exd-132-EP, 1x32W 408 220 281
053565 SETR-Exd-142-EP, 1x42W 408 220 281
S/I nutno použít zdroje interním zapalovačem
– dočasné nouzové osvětlení, autonomnost 1h, 0°C +40°C
053572 SETR-Exd-Em-118, 1x18W
TC-DEL
408 220 281
053573 SETR-Exd-Em-126, 1x26W 408 220 281
– elektronický předřadník, trvalé nouzové osvětlení, autonomnost 1h, 0°C +30°C
053570 MULTISETR-Exd-126-EP, 1x26W TC-D/DEL 408 220 281
– indukční předřadník, trvalé nouzové osvětlení, autonomnost 1h, 0°C +30°C
053571 MULTISETR-Exd-126, 1x26W TC-D/DEL 408 220 281
– zvláštní výbava
053556 Sada stropní úchyt SETR-Exd
Použití svítidel prostředí nebezpečím výbuchu
Označení
vnějších vlivů
Klasifikace prostor
Označení Zřizovací předpis
Důlní prostory výskytem metanu ČSN 1127-2
Nebezpečí výbuchu hořlavých
prachů
BE3N1 ZÓNA 21
ČSN 60079-14
ČSN 60079-17
Nebezpečí výbuchu hořlavých
plynů par
BE3N2 ZÓNA 1
ČSN 60079-10
ČSN 60079-14
SETR-Exd SETR-Exd-P
I Mb
II IIB T3; IIC T3; Gb
II IIIC 135°C; IIIC 135°C; Db
. průřez vodičů 4,0 mm2
Standardní výbava: ucpávková vývodka, ucpávková zátka, závěsný úchyt
Na objednání: RAL další barevné provedení
1/3 jednofázový nebo třífázový propoj
SETR-Exd-P provedení vodičovou průchodkou
AxBxC
(mm)
– indukční předřadník, –20°C +40°C
053553 SETR-Exd-50S/I, 1x50W HSE/E27 408 220 281
053554 SETR-Exd-70S/I, 1x70W HSE/E27 408 220 281
053574 SETR-Exd-100S, 1x100W HSE/E40 408 220 281
053555 SETR-Exd-110S, 1x110W HSE/E27 408 220 281
053566 SETR-Exd-118, 1x18W TC-D TC-T 408 220 281
053567 SETR-Exd-126, 1x26W TC-D TC-T 408 220 281
053562 SETR-Exd- kompakt max. 1x205W
E27
408 220 281
053561 SETR-Exd-směs.
Předřadník: Elektromagnetický 230 V/50 Hz, paralelní kompenzací
EP elektronický 220-240 50-60 AC, 176-240 DC
LED provedení 90-260 V/50-60 AC, 130-260 DC
Těleso: Odlitek tvarné litiny, barva RAL 7035
Reflektor: Lakovaný ocelový plech RAL 9003
Uchycení: Závěsný úchyt svítidlo možné zavěsit pouze prostředí Mb,
stropní úchyt objednání
Připojení: WAGO svorkovnice, max.147
IP 65
SETR-Exd
-20°C≤
ta
≤40°C
-20°C≤
ta
≤50°C
0°C≤
ta
≤30°C
0°C≤
ta
≤40°C
-40°C≤
ta
≤60°C
A
B C
SETR-Exd-125R, 1x125W, IP65
40
60
80
100
120
140
0° 15° 30°
45°
60°
75°
90°
105°
105°
90°
75°
60°
45°
30° 15° 0°
C90-C270
C0-C180
SETR-Exd-110S, 1x110W, IP65
80
120
160
0° 15° 30°
45°
60°
75°
90°
105°
105°
90°
75°
60°
45°
30° 15° 0°
C90-C270
C0-C180
FTZÚ ATEX 0291X
SVÍTIDLA
PRO
PROSTŘEDÍ
S
NEBEZPEČÍM
VÝBUCHU
