Nevýbušné provedení
(typy K,V, P)
Nevýbušné provedení
(typ S)
Provozní teplota -60 +115 °C
Závit pouzdra metrický (tolerance 6g)
Konkrétní provedení průchodky dáno technickým zadáním jehož základěVám navrhneme optimální řešení.
M6, M8/M10, M12
24, 25/32, 33
Strana: 37
Typ: M..
I Mb
II IICTx Gb
I Mb
II IICTx Gb
M .5/125,100/125,200/300Pm
1–45
10, 12, 16, 24, 25, 32, 33, 36, 38, 42
M .
28, 26, 24, 20, AWG
4–48
10, 12, 16, 24, 25, 32, 33, 36, 38, 42
M .x

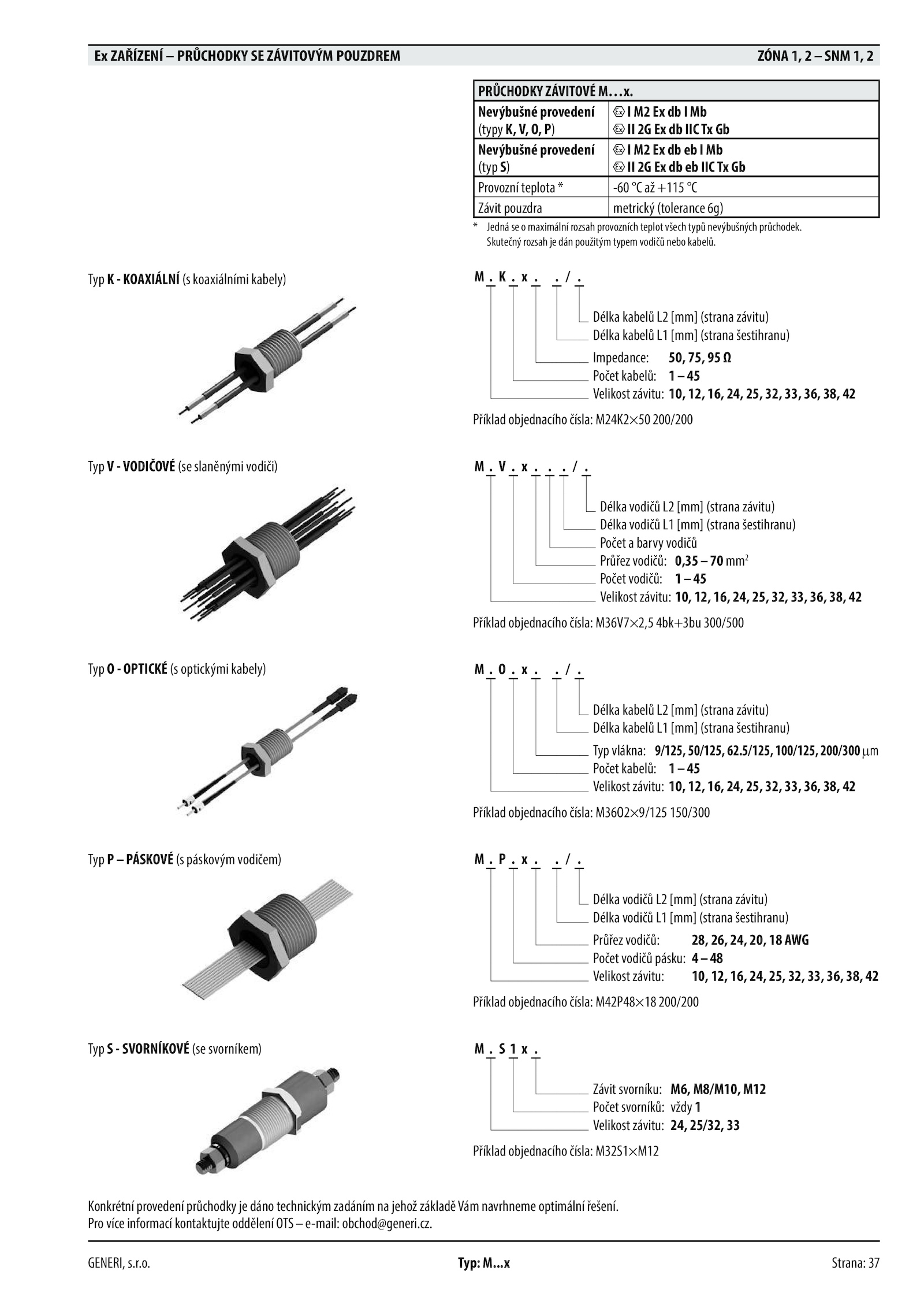

Ex ZAŘÍZENÍ PRŮCHODKY ZÁVITOVÝM POUZDREM ZÓNA 2–SNM 2
PRŮCHODKY ZÁVITOVÉ M…x.
.
Typ KOAXIÁLNÍ koaxiálními kabely)
Délka kabelů [mm] (strana závitu)
Délka kabelů [mm] (strana šestihranu)
Impedance:
Počet kabelů:
Velikost závitu:
Příklad objednacího čísla: M24K2×50 200/200
Typ VODIČOVÉ (se slaněnými vodiči)
Délka vodičů [mm] (strana závitu)
Délka vodičů [mm] (strana šestihranu)
Počet barvy vodičů
Průřez vodičů:
Počet vodičů:
Velikost závitu:
Příklad objednacího čísla: M36V7×2,5 4bk+3bu 300/500
Typ OPTICKÉ optickými kabely)
Délka kabelů [mm] (strana závitu)
Délka kabelů [mm] (strana šestihranu)
Typ vlákna:
Počet kabelů:
Velikost závitu:
Příklad objednacího čísla: M36O2×9/125 150/300
Typ P–PÁSKOVÉ páskovým vodičem)
Délka vodičů [mm] (strana závitu)
Délka vodičů [mm] (strana šestihranu)
Průřez vodičů:
Počet vodičů pásku:
Velikost závitu:
Příklad objednacího čísla: M42P48×18 200/200
Typ SVORNÍKOVÉ (se svorníkem)
Závit svorníku:
Počet svorníků: vždy 1
Velikost závitu:
Příklad objednacího čísla: M32S1×M12
* Jedná maximální rozsah provozních teplot všech typů nevýbušných průchodek.r
