M metrický ČSN ISO 68
P pancéřový pro elektrotechniku ČSN 4035
G trubkový válcový ČSN ISO 228-1
R trubkový kuželový ČSN ISO 7-1
NPT kuželový ANSI B1.1
M20RM16Md
M20ZNd
Poznámky:
1)
Jiné typy závitů redukcí zátek pro pouze jako náhradní díl pro zařízení stávajících instalacích, které
obsahují vnitřní typy závitů, které byly povoleny předchozích vydáních IEC60079-1.r.GENERI, s.
Nevýbušné provedení
d e
e e
Materiál
M poniklovaná mosaz
O poniklovaná ocel
N nerezová ocel
Z označení zátky
Typ velikost závitu
Typy závitů d1)
M metrický (M16 M110)
NPT kuželovitý (NPT 3/8“ NPT 3-1/2“)
Typy závitů e
M metrický (M16 M110)
P pancéřový (P9 P48)
G trubkový válcový (G3/8“ G4“)
R trubkový kuželový (R3/8“ R4“)
NPT kuželovitý (NPT 3/8“ NPT 3-1/2“)
Podrobné technické údaje těmto typům požádání e-mail: obchod@generi.
(
)
(
)
Ex d
I Mb
II IIC IIC Gb
II IIIC Db
Ex e
I Mb
II IIC Gb
II IIIC Db
Ex d
Ex e
Strana: 36

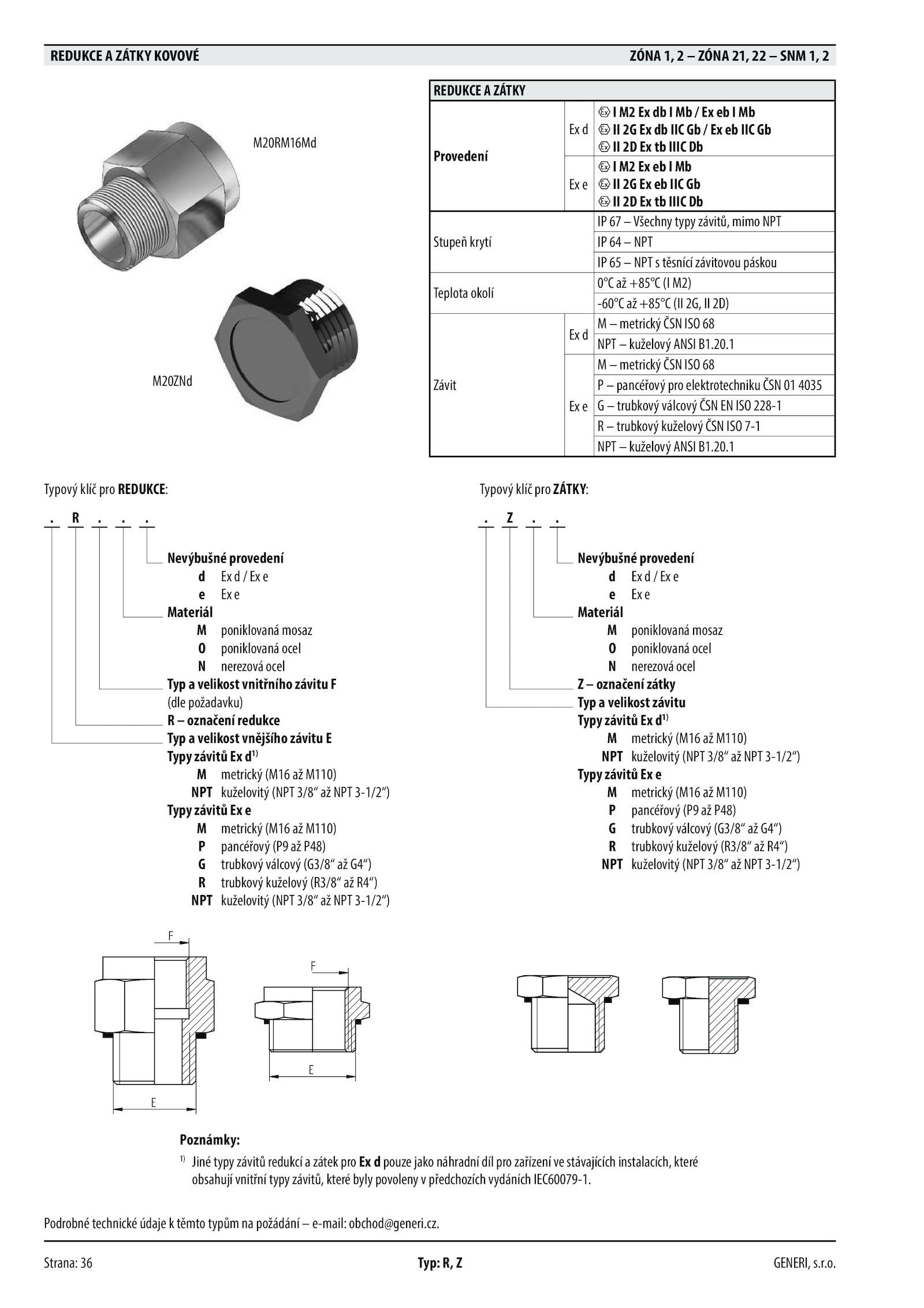

Typový klíč pro REDUKCE: Typový klíč pro ZÁTKY:
REDUKCE ZÁTKY KOVOVÉ ZÓNA ZÓNA 21, SNM 2
Typ: Z
. .
.
REDUKCE ZÁTKY
Provedení
Stupeň krytí
IP –Všechny typy závitů, mimo NPT
IP NPT
IP NPT těsnící závitovou páskou
Teplota okolí
0°C +85°C M2)
-60°C +85°C (II 2G, 2D)
Závit
M metrický ČSN ISO 68
NPT kuželový ANSI B1. .
Nevýbušné provedení
d e
e e
Materiál
M poniklovaná mosaz
O poniklovaná ocel
N nerezová ocel
Typ velikost vnitřního závitu F
(dle požadavku)
R označení redukce
Typ velikost vnějšího závitu E
Typy závitů d1)
M metrický (M16 M110)
NPT kuželovitý (NPT 3/8“ NPT 3-1/2“)
Typy závitů e
M metrický (M16 M110)
P pancéřový (P9 P48)
G trubkový válcový (G3/8“ G4“)
R trubkový kuželový (R3/8“ R4“)
NPT kuželovitý (NPT 3/8“ NPT 3-1/2“)
.o
