r.cz. základě požadavku lze příruby osadit libovolné strany skříně.
X M12 M16 M20 M25 M32 M40 M50 M63
FA15 150 100 –
FA25 250 200 –
FA35 350 300 –
FB15 150 120 100 –
FB25 250 200 –
FB35 350 300 –
FC15 150 170 100 115 1
FC25 250 200 2
FC35 350 300 3
A, 200 300 400 500 600 700 800
H 120 FA15 FA25 FA35 FA25+FA15 FA25+FA25 FA35+FA25 FA35+FA35
H 150 FB15 FB25 FB35 FB25+FB15 FB25+FB25 FB35+FB25 FB35+FB35
H 190 FB15 FB25 FB35 FB25+FB15 FB25+FB25 FB35+FB25 FB35+FB35
H 250 FC15 FC25 FC35 FC25+FC15 FC25+FC25 FC35+FC25 FC35+FC35
Strana: 39
Typ: XNf
Ex SOUČÁSTI ELEKTROINSTALAČNÍ SKŘÍNĚ ZÓNA 1,2 ZÓNA 21,22

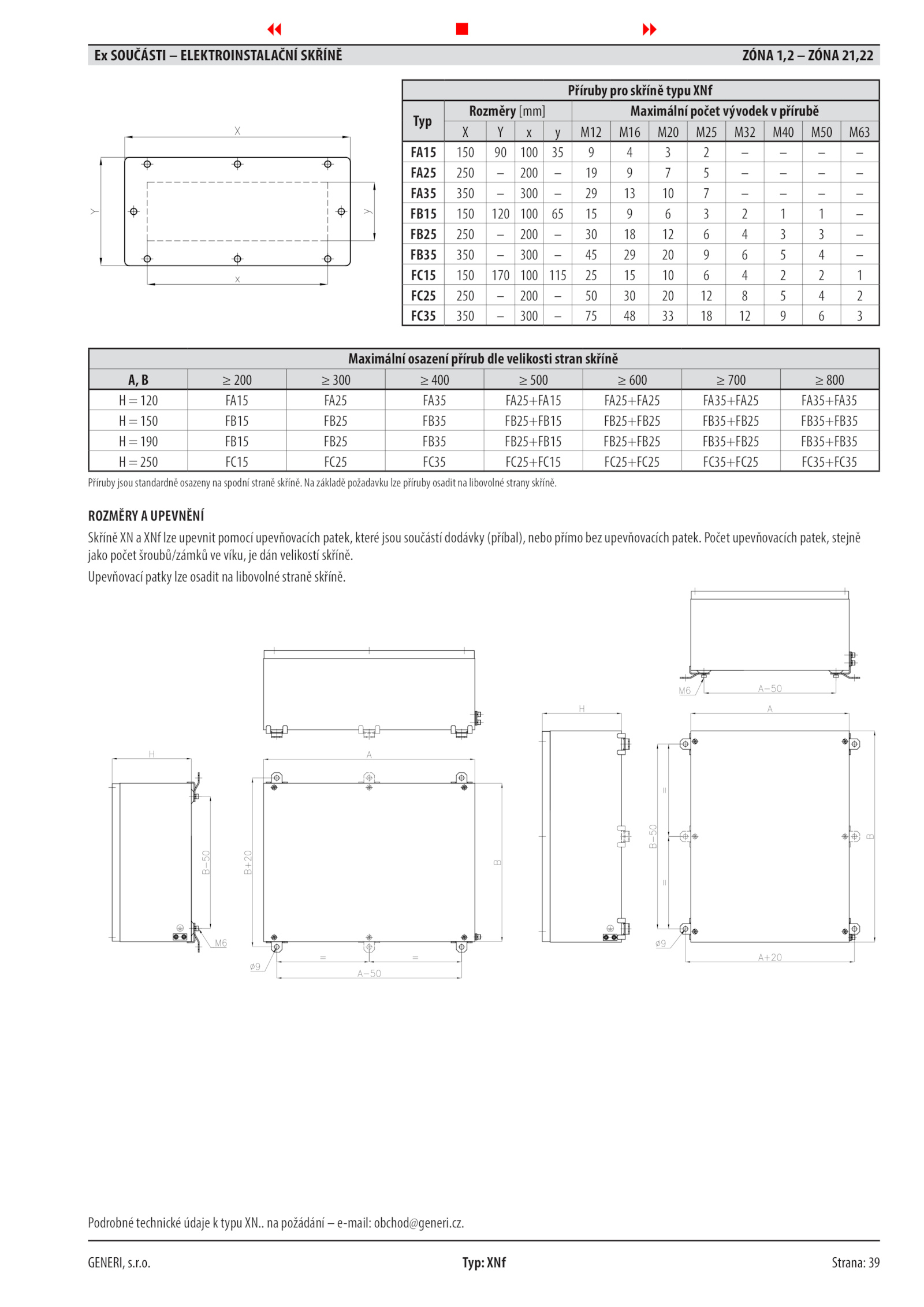

Příruby pro skříně typu XNf
Typ
Rozměry [mm] Maximální počet vývodek přírubě
Maximální osazení přírub dle velikosti stran skříně
Příruby jsou standardně osazeny spodní straně skříně. požádání e-mail: obchod@generi.. Počet upevňovacích patek, stejně
jako počet šroubů/zámků víku, dán velikostí skříně.
Podrobné technické údaje typu XN.
ROZMĚRY UPEVNĚNÍ
Skříně XNf lze upevnit pomocí upevňovacích patek, které jsou součástí dodávky (příbal), nebo přímo bez upevňovacích patek.o.GENERI, s.
7.
Upevňovací patky lze osadit libovolné straně skříně
