Podrobné technické údaje typu XN.
* Uvedený objednací kód platí pro skříně upevněním víka
neztratnými šrouby. Jiná jakost, např.
Rozměry
[mm]
Objednací číslo Hmotnost
7. požádání e-mail: obchod@generi.r.
Pro typ XNpsf doplňte objednací kód„ps“ (např..GENERI, s. XN
203015pf). 350 (AISI 316L), vyžádání.
Pro typ XNpf doplňte objednací kód„p“ (např. XN
203015psf).
I Mb, IIC Gb, IIIC Db
IP54/IP65/IP66
XN 203015f
XN 203015pf
XN 203015psf
A 120 [kg] 150 [kg] 190 [kg] 250 [kg]
150 400 154012f 3,6 –
200
300 203015f 3,7 –
330 203315f 3,9 203319f 4,4 –
360 203615f 4,1 203619f 4,7 –
400 204012f 4,1 204015f 4,6 –
300
200 302015f 3,7 –
300 303015f 4,8 –
330 303315f 5,1 303319f 5,7 –
360 303615f 5,4 303619f 6,1 –
400 304015f 5,9 304019f 6,7 304025f 7,8
500 305015f 8,1 305019f 9,1 305025f 10,6
330
200 332015f 3,9 332019f 4,4 –
300 333015f 5,1 333019f 5,7 –
360
200 362015f 4,1 362019f 4,7 –
300 363015f 5,4 363019f 6,1 –
560 365625f 13,3
400
150 401512f 3,6 –
200 402012f 4,1 402015f 4,6 –
300 403015f 5,9 403019f 6,7 403025f 7,8
400 404012f 6,1 404015f 7,2 404019f 8,1 404025f 9,4
500 405012f 8,1 405015f 9,9 405019f 11,2 405025f 12,7
560 405615f 10,7 405619f 11,7 405625f 13,6
600 406012f 10,3 406015f 11,4 406019f 12,6 406025f 14,5
800 408012f 13,8 408015f 15,9 408019f 17,2 408025f 19,5
900 409012f 15,4 –
1000 4010012f 17,7 –
500
300 503015f 8,1 503019f 9,1 503025f 10,6
400 504012f 8,1 504015f 9,9 504019f 11,2 504025f 12,7
500 505015f 11,6 505019f 15,4 505025f 17,8
700 507015f 14,8 507019f 16,6 507025f 18,8
560
360 563625f 13,3
400 564015f 10,7 564019f 11,7 564025f 13,6
560 565615f 13,6 565619f 14,9 565625f 17,1
600
400 604012f 10,3 604015f 11,4 604019f 12,6 604025f 14,5
600 606015f 15,4 606019f 16,7 606025f 19,2
800 608015f 21,3 608019f 23,1 608025f 25,8
700 500 705015f 14,8 705019f 16,6 705025f 18,8
800
400 804012f 13,8 804015f 15,9 804019f 17,2 804025f 19,5
600 806015f 21,3 806019f 23,1 806025f 25,8
1000 8010015f 32,1 8010019f 34,2 8010025f 37,5
900 400 904012f 15,4 –
1000
400 1004012f 17,7 –
800 1008015f 32,1 1008019f 34,2 1008025f 37,5

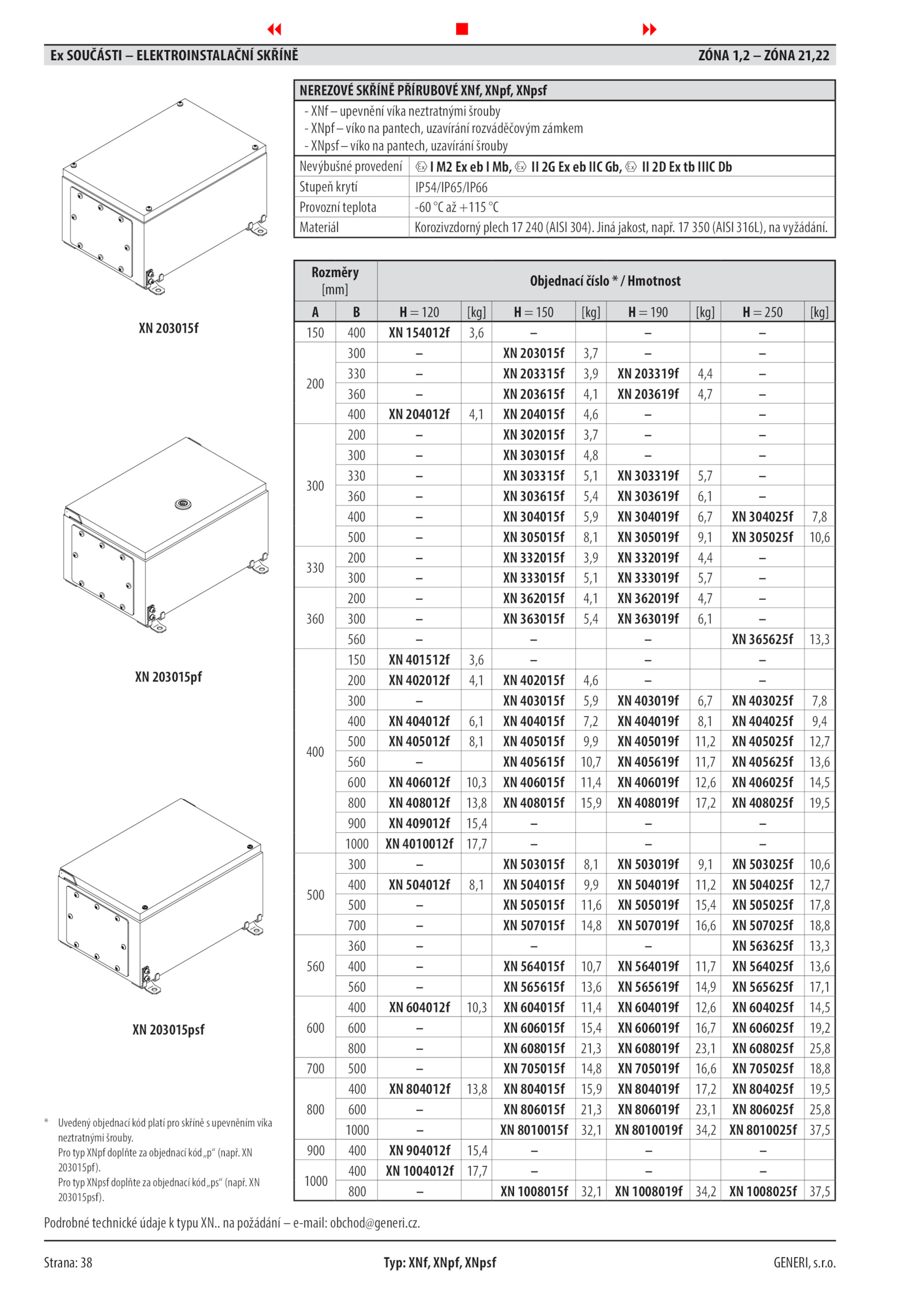

Strana: Typ: XNf, XNpf, XNpsf
Ex SOUČÁSTI ELEKTROINSTALAČNÍ SKŘÍNĚ ZÓNA 1,2 ZÓNA 21,22
NEREZOVÉ SKŘÍNĚ PŘÍRUBOVÉ XNf, XNpf, XNpsf
- XNf–upevnění víka neztratnými šrouby
- XNpf–víko pantech, uzavírání rozváděčovým zámkem
- XNpsf–víko pantech, uzavírání šrouby
Nevýbušné provedení
Stupeň krytí
Provozní teplota -60 +115 °C
Materiál Korozivzdorný plech 240 (AISI 304).cz.o
