-10 °C
teplota při provozu: -40 +70 °C
Poloměr ohybu (min.58

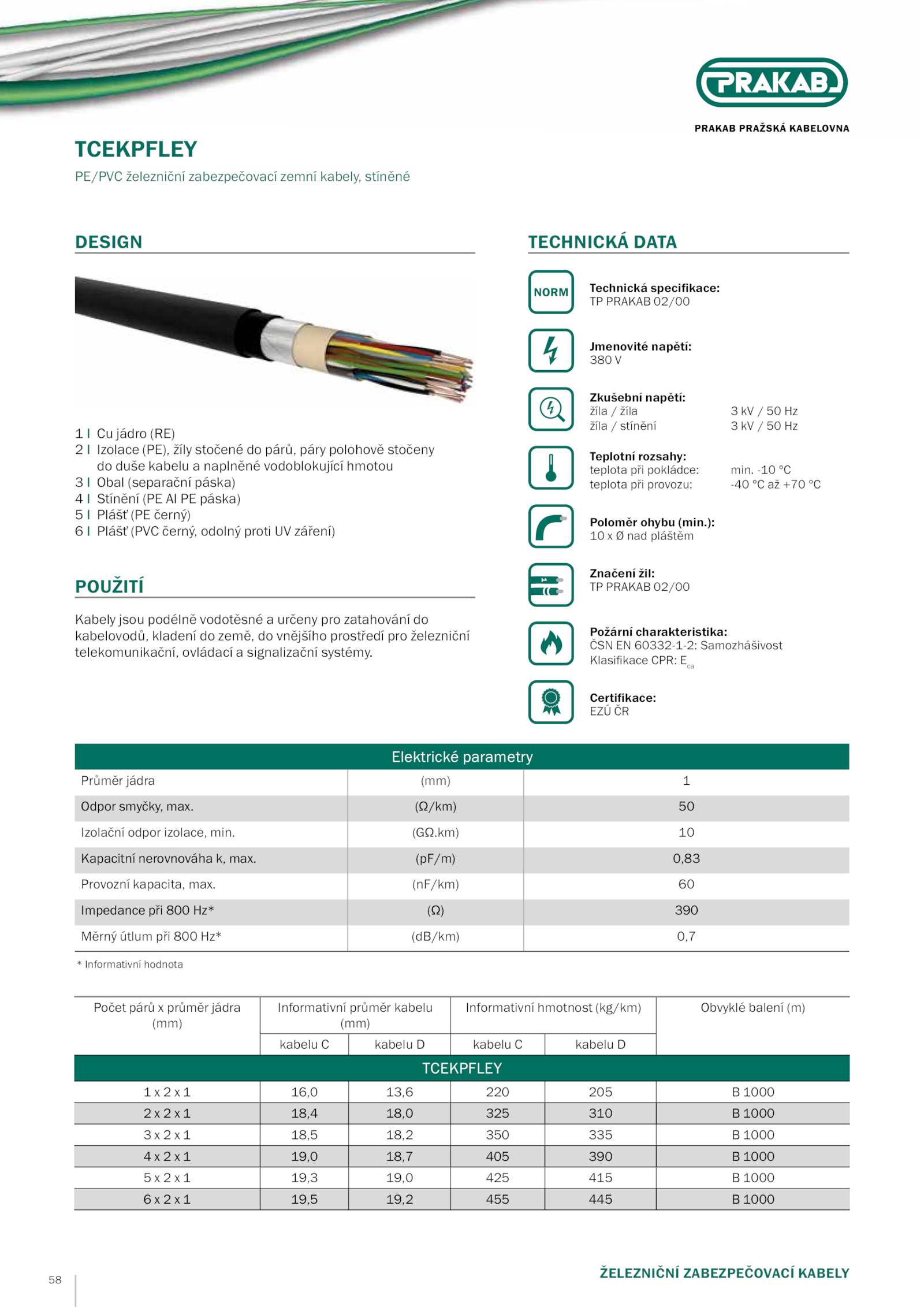

TCEKPFLEY
PE/PVC železniční zabezpečovací zemní kabely, stíněné
DESIGN
1 jádro (RE)
2 Izolace (PE), žíly stočené párů, páry polohově stočeny
do duše kabelu naplněné vodoblokující hmotou
3 Obal (separační páska)
4 Stínění (PE páska)
5 Plášť (PE černý)
6 Plášť (PVC černý, odolný proti záření)
POUŽITÍ
Kabely jsou podélně vodotěsné určeny pro zatahování do
kabelovodů, kladení země, vnějšího prostředí pro železniční
telekomunikační, ovládací signalizační systémy. (Ω/km) 50
Izolační odpor izolace, min.):
10 nad pláštěm
Značení žil:
TP PRAKAB 02/00
Požární charakteristika:
ČSN 60332-1-2: Samozhášivost
Klasifikace CPR: Eca
Certifikace:
EZÚ ČR
Elektrické parametry
Průměr jádra (mm) 1
Odpor smyčky, max.km) 10
Kapacitní nerovnováha max.
TECHNICKÁ DATA
Technická specifikace:
TP PRAKAB 02/00
Jmenovité napětí:
380 V
Zkušební napětí:
žíla žíla
žíla stínění
3 Hz
3 Hz
Teplotní rozsahy:
teplota při pokládce: min. (nF/km) 60
Impedance při 800 Hz* (Ω) 390
Měrný útlum při 800 Hz* (dB/km) 0,7
Počet párů průměr jádra
(mm)
Informativní průměr kabelu
(mm)
Informativní hmotnost (kg/km) Obvyklé balení (m)
kabelu kabelu kabelu kabelu D
TCEKPFLEY
1 16,0 13,6 220 205 1000
2 18,4 18,0 325 310 1000
3 18,5 18,2 350 335 1000
4 19,0 18,7 405 390 1000
5 19,3 19,0 425 415 1000
6 19,5 19,2 455 445 1000
* Informativní hodnota
ŽELEZNIČNÍ ZABEZPEČOVACÍ KABELY
. (pF/m) 0,83
Provozní kapacita, max. (GΩ
