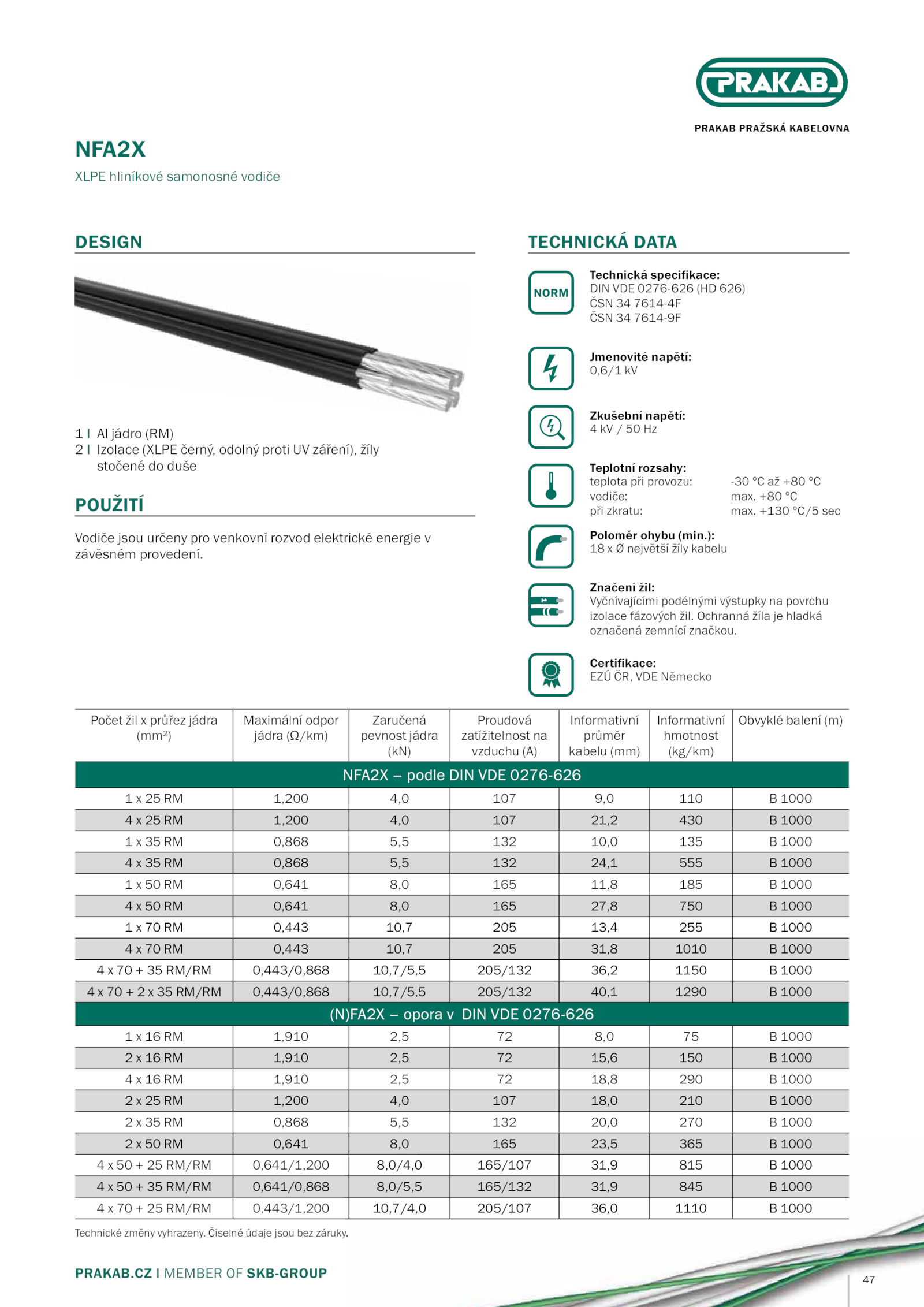

NFA2X
XLPE hliníkové samonosné vodiče
DESIGN
1 jádro (RM)
2 Izolace (XLPE černý, odolný proti záření), žíly
stočené duše
POUŽITÍ
Vodiče jsou určeny pro venkovní rozvod elektrické energie v
závěsném provedení.
TECHNICKÁ DATA
Počet žil průřez jádra
(mm²)
Maximální odpor
jádra (Ω/km)
Zaručená
pevnost jádra
(kN)
Proudová
zatížitelnost na
vzduchu (A)
Informativní
průměr
kabelu (mm)
Informativní
hmotnost
(kg/km)
Obvyklé balení (m)
NFA2X podle DIN VDE 0276-626
1 1,200 4,0 107 9,0 110 1000
4 1,200 4,0 107 21,2 430 1000
1 0,868 5,5 132 10,0 135 1000
4 0,868 5,5 132 24,1 555 1000
1 0,641 8,0 165 11,8 185 1000
4 0,641 8,0 165 27,8 750 1000
1 0,443 10,7 205 13,4 255 1000
4 0,443 10,7 205 31,8 1010 1000
4 RM/RM 0,443/0,868 10,7/5,5 205/132 36,2 1150 1000
4 RM/RM 0,443/0,868 10,7/5,5 205/132 40,1 1290 1000
(N)FA2X opora DIN VDE 0276-626
1 1,910 2,5 8,0 1000
2 1,910 2,5 15,6 150 1000
4 1,910 2,5 18,8 290 1000
2 1,200 4,0 107 18,0 210 1000
2 0,868 5,5 132 20,0 270 1000
2 0,641 8,0 165 23,5 365 1000
4 RM/RM 0,641/1,200 8,0/4,0 165/107 31,9 815 1000
4 RM/RM 0,641/0,868 8,0/5,5 165/132 31,9 845 1000
4 RM/RM 0,443/1,200 10,7/4,0 205/107 36,0 1110 1000
Technické změny vyhrazeny.CZ MEMBER SKB-GROUP
. Ochranná žíla hladká
označená zemnící značkou.
Technická specifikace:
DIN VDE 0276-626 (HD 626)
ČSN 7614-4F
ČSN 7614-9F
Jmenovité napětí:
0,6/1 kV
Zkušební napětí:
4 Hz
Teplotní rozsahy:
teplota při provozu:
vodiče:
při zkratu:
-30 +80 °C
max.
Certifikace:
EZÚ ČR, VDE Německo
PRAKAB.):
18 největší žíly kabelu
Značení žil:
Vyčnívajícími podélnými výstupky povrchu
izolace fázových žil. Číselné údaje jsou bez záruky. +130 °C/5 sec
Poloměr ohybu (min. +80 °C
max
