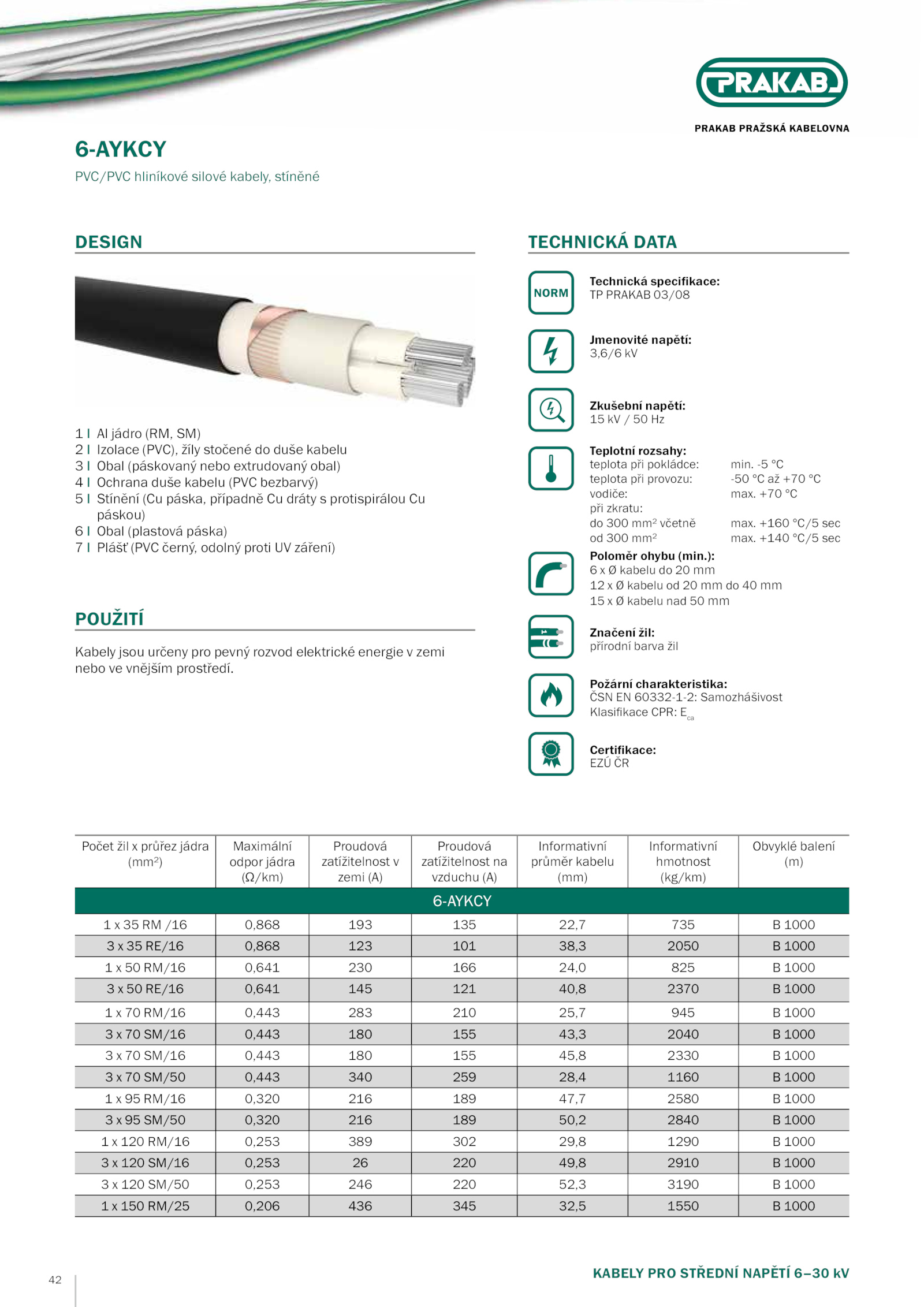

6-AYKCY
PVC/PVC hliníkové silové kabely, stíněné
DESIGN
1 jádro (RM, SM)
2 Izolace (PVC), žíly stočené duše kabelu
3 Obal (páskovaný nebo extrudovaný obal)
4 Ochrana duše kabelu (PVC bezbarvý)
5 Stínění (Cu páska, případně dráty protispirálou Cu
páskou)
6 Obal (plastová páska)
7 Plášť (PVC černý, odolný proti záření)
POUŽITÍ
Kabely jsou určeny pro pevný rozvod elektrické energie zemi
nebo vnějším prostředí. °C
teplota při provozu:
vodiče:
při zkratu:
do 300 mm² včetně
od 300 mm²
-50 +70 °C
max.):
6 kabelu mm
12 kabelu mm
15 kabelu nad mm
Značení žil:
přírodní barva žil
Požární charakteristika:
ČSN 60332-1-2: Samozhášivost
Klasifikace CPR: Eca
Certifikace:
EZÚ ČR
KABELY PRO STŘEDNÍ NAPĚTÍ 6–30 kV
.
TECHNICKÁ DATA
Počet žil průřez jádra
(mm²)
Maximální
odpor jádra
(Ω/km)
Proudová
zatížitelnost v
zemi (A)
Proudová
zatížitelnost na
vzduchu (A)
Informativní
průměr kabelu
(mm)
Informativní
hmotnost
(kg/km)
Obvyklé balení
(m)
6-AYKCY
1 /16 0,868 193 135 22,7 735 1000
3 RE/16 0,868 123 101 38,3 2050 1000
1 RM/16 0,641 230 166 24,0 825 1000
3 RE/16 0,641 145 121 40,8 2370 1000
1 RM/16 0,443 283 210 25,7 945 1000
3 SM/16 0,443 180 155 43,3 2040 1000
3 SM/16 0,443 180 155 45,8 2330 1000
3 SM/50 0,443 340 259 28,4 1160 1000
1 RM/16 0,320 216 189 47,7 2580 1000
3 SM/50 0,320 216 189 50,2 2840 1000
1 120 RM/16 0,253 389 302 29,8 1290 1000
3 120 SM/16 0,253 220 49,8 2910 1000
3 120 SM/50 0,253 246 220 52,3 3190 1000
1 150 RM/25 0,206 436 345 32,5 1550 1000
Technická specifikace:
TP PRAKAB 03/08
Jmenovité napětí:
3,6/6 kV
Zkušební napětí:
15 Hz
Teplotní rozsahy:
teplota při pokládce: min. +140 °C/5 sec
Poloměr ohybu (min. +160 °C/5 sec
max. +70 °C
max
