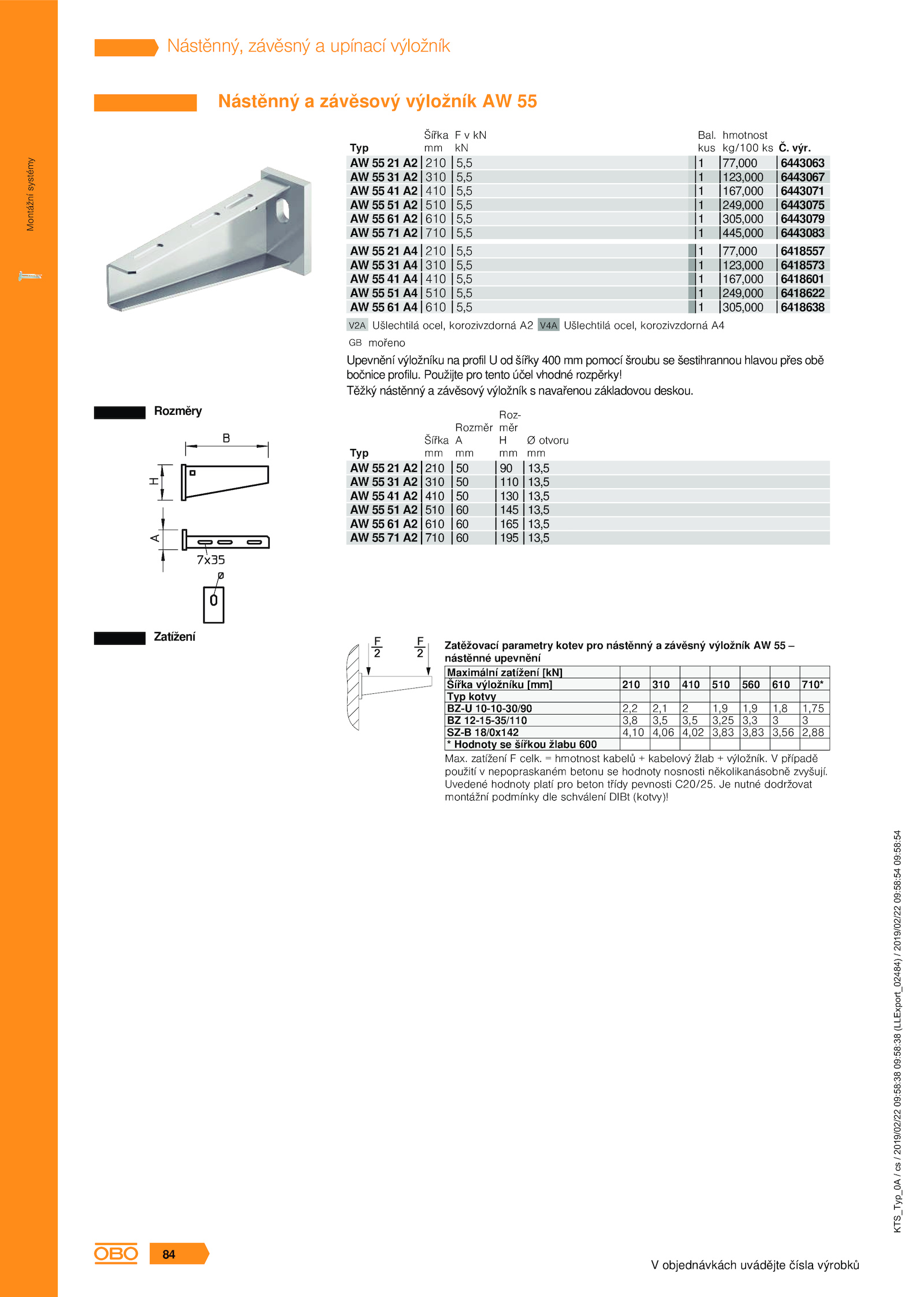

Nástěnný, závěsný upínací výložník
84
Montážní
systémy
.
Rozměry
Zatížení
Maximální zatížení [kN]
Šířka výložníku [mm] 210 310 410 510 560 610 710*
Typ kotvy
BZ-U 10-10-30/90 2,2 2,1 1,9 1,9 1,8 1,75
BZ 12-15-35/110 3,8 3,5 3,5 3,25 3,3 3
SZ-B 18/0x142 4,10 4,06 4,02 3,83 3,83 3,56 2,88
* Hodnoty šířkou žlabu 600
Zatěžovací parametry kotev pro nástěnný závěsný výložník –
nástěnné upevnění
Max. hmotnost kabelů kabelový žlab výložník. zatížení celk. případě
použití nepopraskaném betonu hodnoty nosnosti několikanásobně zvyšují.
Uvedené hodnoty platí pro beton třídy pevnosti C20/25.V2A Ušlechtilá ocel, korozivzdorná V4A Ušlechtilá ocel, korozivzdorná A4
GB mořeno
Nástěnný závěsový výložník 55
Upevnění výložníku profil šířky 400 pomocí šroubu šestihrannou hlavou přes obě
bočnice profilu.
6443063
6443067
6443071
6443075
6443079
6443083
Bal. Použijte pro tento účel vhodné rozpěrky!
Těžký nástěnný závěsový výložník navařenou základovou deskou
