Nástěnný, závěsný upínací výložník
76
Montážní
systémy
.
6420656
6420664
6420680
6420710
6420745
6420788
6420796
6420826
Bal. kN
Profil
US 60
US 120
US 60
US 120
Délka výložníku mm
100 200 300 400
1,50 1,50 1,30 1,30
1,50 1,50 1,30 1,30
1,50 1,50 1,50 1,50
1,50 1,50 1,40 1,50
110 1,5
160 1,5
210 1,5
310 1,5
410 1,5
510 1,5
560 1,5
610 1,5
Typ
AW FT
AW FT
AW FT
AW FT
AW FT
AW FT
AW FT
AW FT
Šířka
mm
F kN
kN výr. zatížení celk.Ocel
FT žárově pozinkováno ponorem

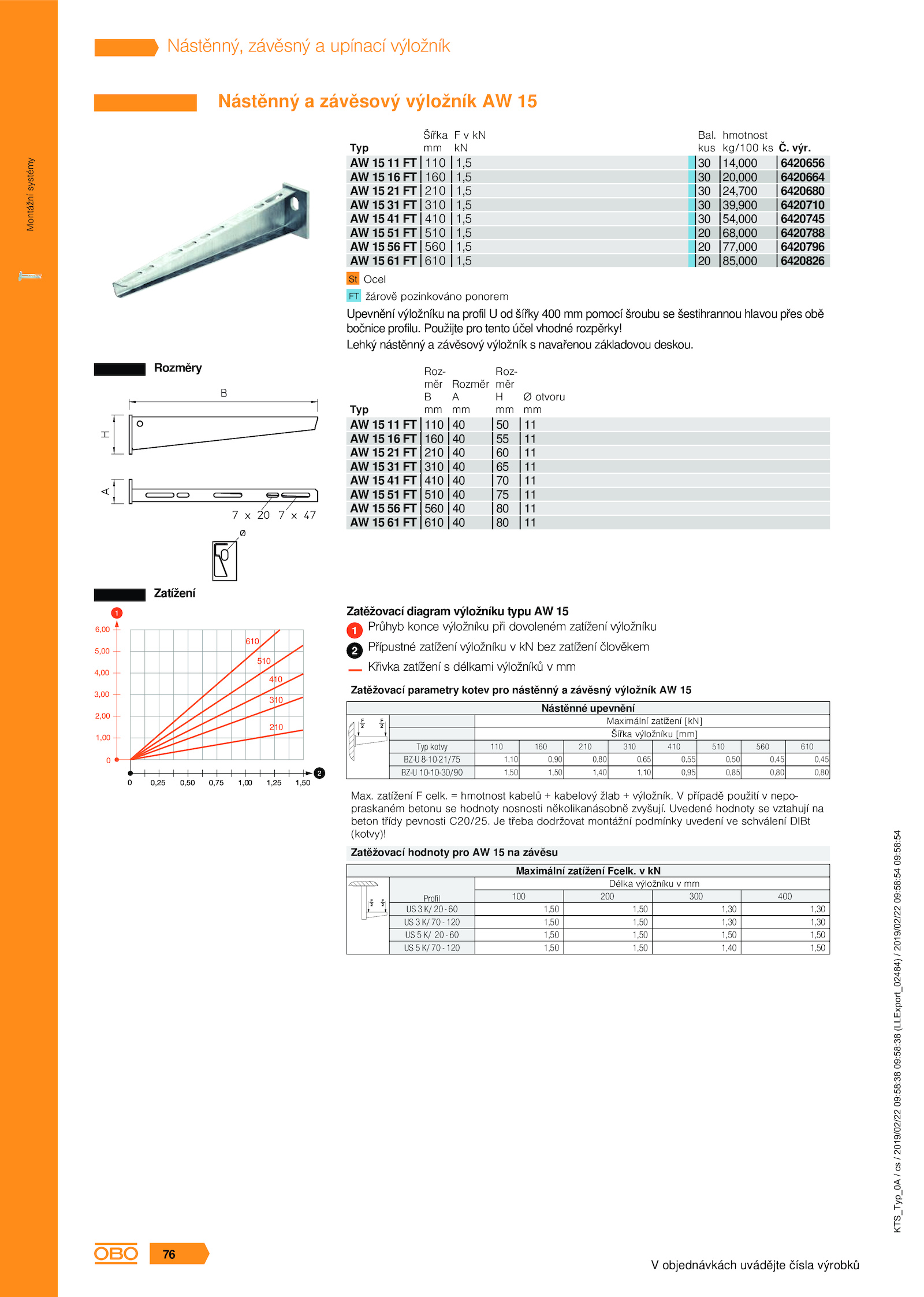

Nástěnný závěsový výložník 15
Upevnění výložníku profil šířky 400 pomocí šroubu šestihrannou hlavou přes obě
bočnice profilu.
Rozměry
Zatížení
Zatěžovací diagram výložníku typu 15
Průhyb konce výložníku při dovoleném zatížení výložníku
Přípustné zatížení výložníku bez zatížení člověkem
Křivka zatížení délkami výložníků mm
Max. Uvedené hodnoty vztahují na
beton třídy pevnosti C20/25. hmotnost kabelů kabelový žlab výložník. případě použití nepo-
praskaném betonu hodnoty nosnosti několikanásobně zvyšují. Použijte pro tento účel vhodné rozpěrky!
Lehký nástěnný závěsový výložník navařenou základovou deskou. třeba dodržovat montážní podmínky uvedení schválení DIBt
(kotvy)!
Nástěnné upevnění
Typ kotvy
BZ-U 8-10-21/75
BZ-U 10-10-30/90
Maximální zatížení [kN]
Šířka výložníku [mm]
110 160 210 310 410 510 560 610
1,10 0,90 0,80 0,65 0,55 0,50 0,45 0,45
1,50 1,50 1,40 1,10 0,95 0,85 0,80 0,80
Zatěžovací parametry kotev pro nástěnný závěsný výložník 15
Zatěžovací hodnoty pro závěsu
Maximální zatížení Fcelk
