m
3
hmotnost
kg/100 m
165,670
3 2,5 1,7 0,85 0,5
Typ
AZK 050 FT
1,0m
kN/m
1,5m
kN/m
2,0 m
kN/m
2,5 m
kN/m
3,0m
kN/m
Zatěžovací diagram minikanálu AZ
Rozměry
Zatížení

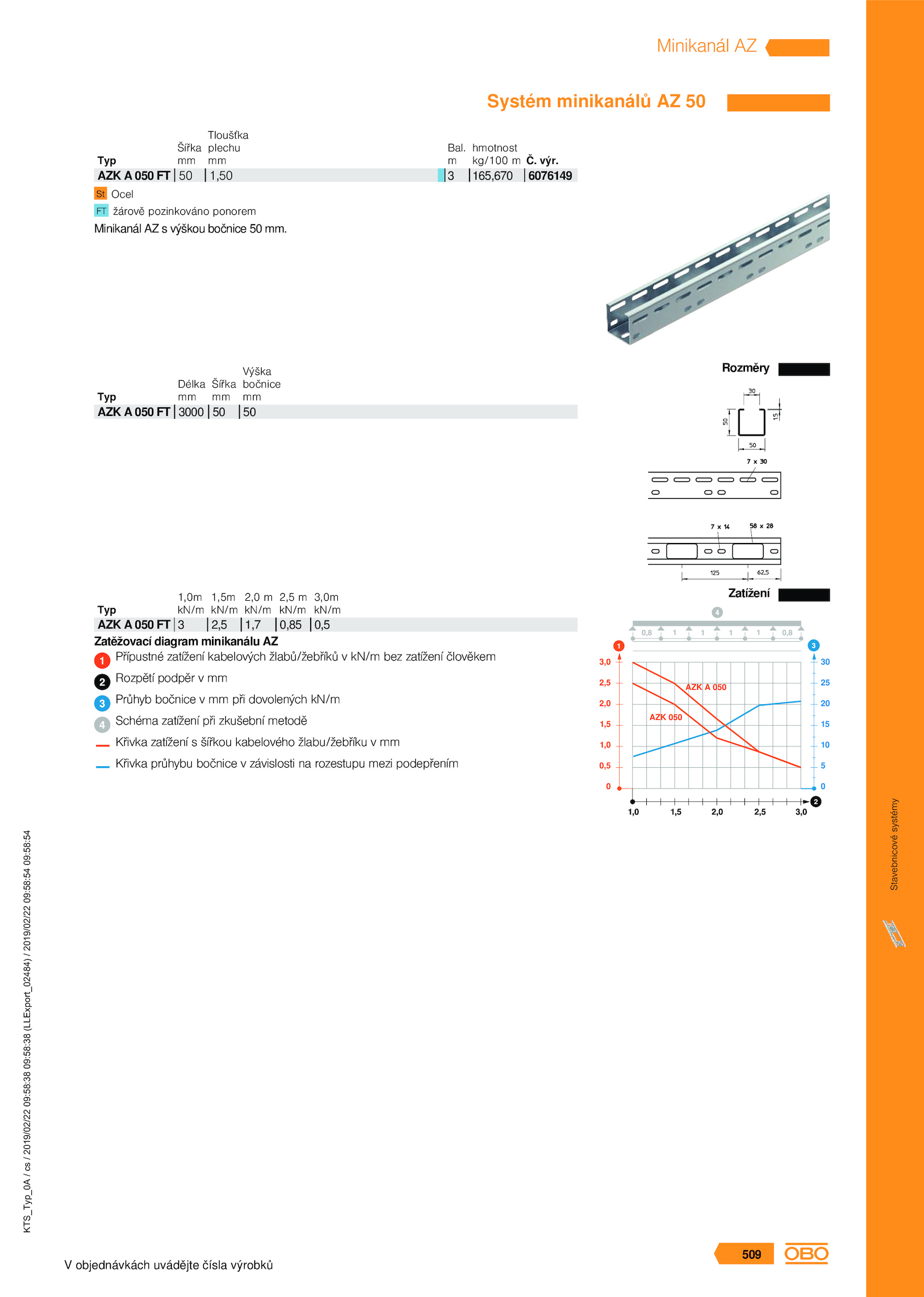

Minikanál výškou bočnice mm.Systém minikanálů 50
50 1,50
Typ
AZK 050 FT
Šířka
mm
Tloušťka
plechu
mm výr.
St Ocel
FT žárově pozinkováno ponorem
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr mm
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
3000 50
Typ
AZK 050 FT
Délka
mm
Šířka
mm
Výška
bočnice
mm
KTS_Typ_0A
/
cs
/
2019/02/22
09:58:38
09:58:38
(LLExport_02484)
/
2019/02/22
09:58:54
09:58:54
V objednávkách uvádějte čísla výrobků
Minikanál AZ
509
Stavebnicové
systémy
.
6076149
Bal
