Poznámky redaktora
V2A Ušlechtilá ocel, korozivzdorná A2

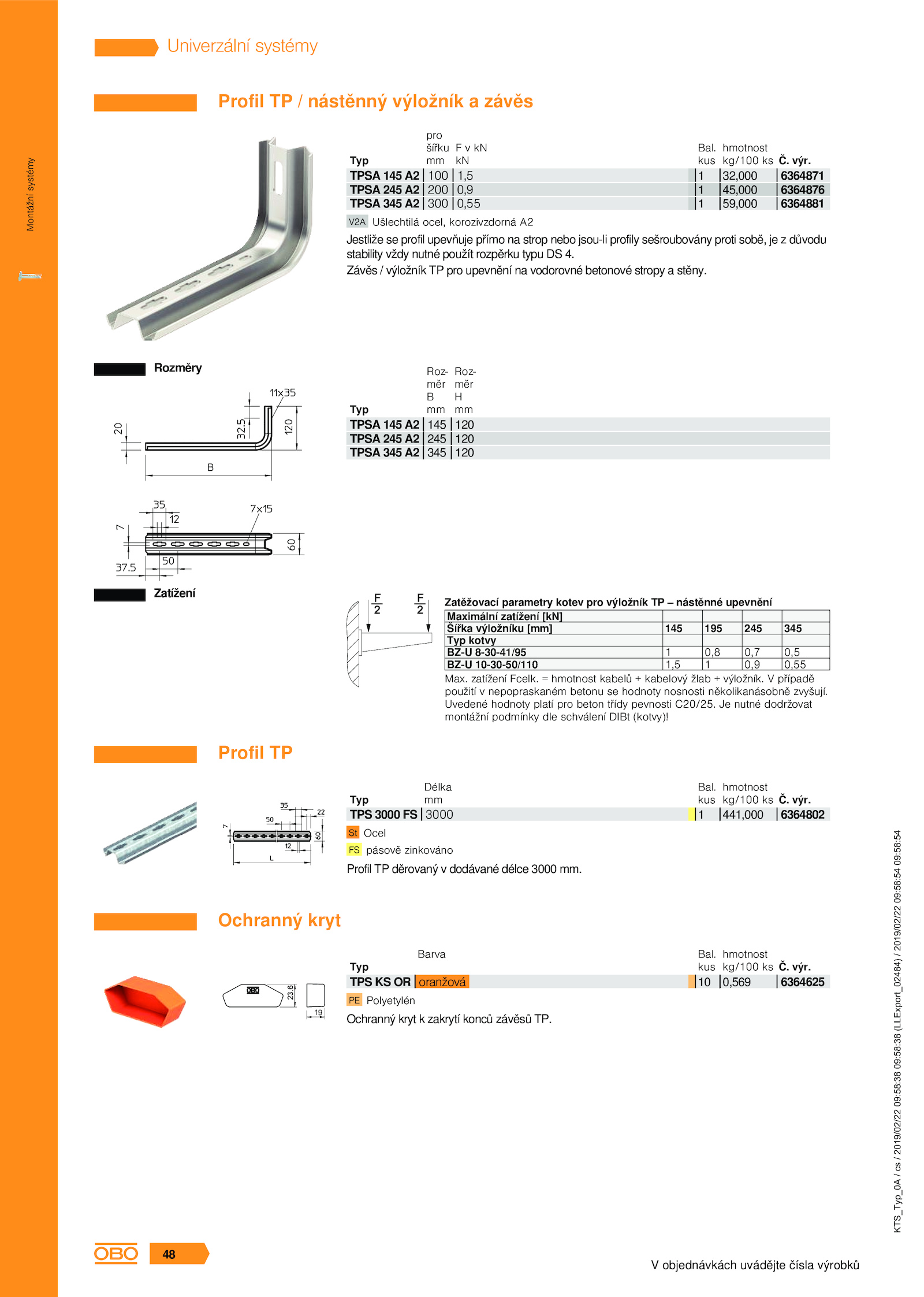

Profil nástěnný výložník závěs
Jestliže profil upevňuje přímo strop nebo jsou-li profily sešroubovány proti sobě, důvodu
stability vždy nutné použít rozpěrku typu 4.
Rozměry
Zatížení
Maximální zatížení [kN]
Šířka výložníku [mm] 145 195 245 345
Typ kotvy
BZ-U 8-30-41/95 0,8 0,7 0,5
BZ-U 10-30-50/110 1,5 0,9 0,55
Zatěžovací parametry kotev pro výložník nástěnné upevnění
Max.
kus
1
hmotnost
kg/100 ks
441,000
Ochranný kryt
19
23.6
Ochranný kryt zakrytí konců závěsů TP.
St Ocel
FS pásově zinkováno
3000
Typ
TPS 3000 FS
Délka
mm výr. hmotnost kabelů kabelový žlab výložník.
kus
1
1
1
hmotnost
kg/100 ks
32,000
45,000
59,000
145 120
245 120
345 120
Typ
TPSA 145 A2
TPSA 245 A2
TPSA 345 A2
Roz-
měr
B
mm
Roz-
měr
H
mm
Profil TP
Profil děrovaný dodávané délce 3000 mm. případě
použití nepopraskaném betonu hodnoty nosnosti několikanásobně zvyšují.
PE Polyetylén
oranžová
Typ
TPS OR
Barva
Č. zatížení Fcelk. výr.
6364625
Bal.
Závěs výložník pro upevnění vodorovné betonové stropy stěny. nutné dodržovat
montážní podmínky dle schválení DIBt (kotvy)!
100 1,5
200 0,9
300 0,55
Typ
TPSA 145 A2
TPSA 245 A2
TPSA 345 A2
pro
šířku
mm
F kN
kN výr.
kus
10
hmotnost
kg/100 ks
0,569
KTS_Typ_0A
/
cs
/
2019/02/22
09:58:38
09:58:38
(LLExport_02484)
/
2019/02/22
09:58:54
09:58:54
V objednávkách uvádějte čísla výrobků
Univerzální systémy
48
Montážní
systémy
.
6364802
Bal.
6364871
6364876
6364881
Bal.
Uvedené hodnoty platí pro beton třídy pevnosti C20/25
