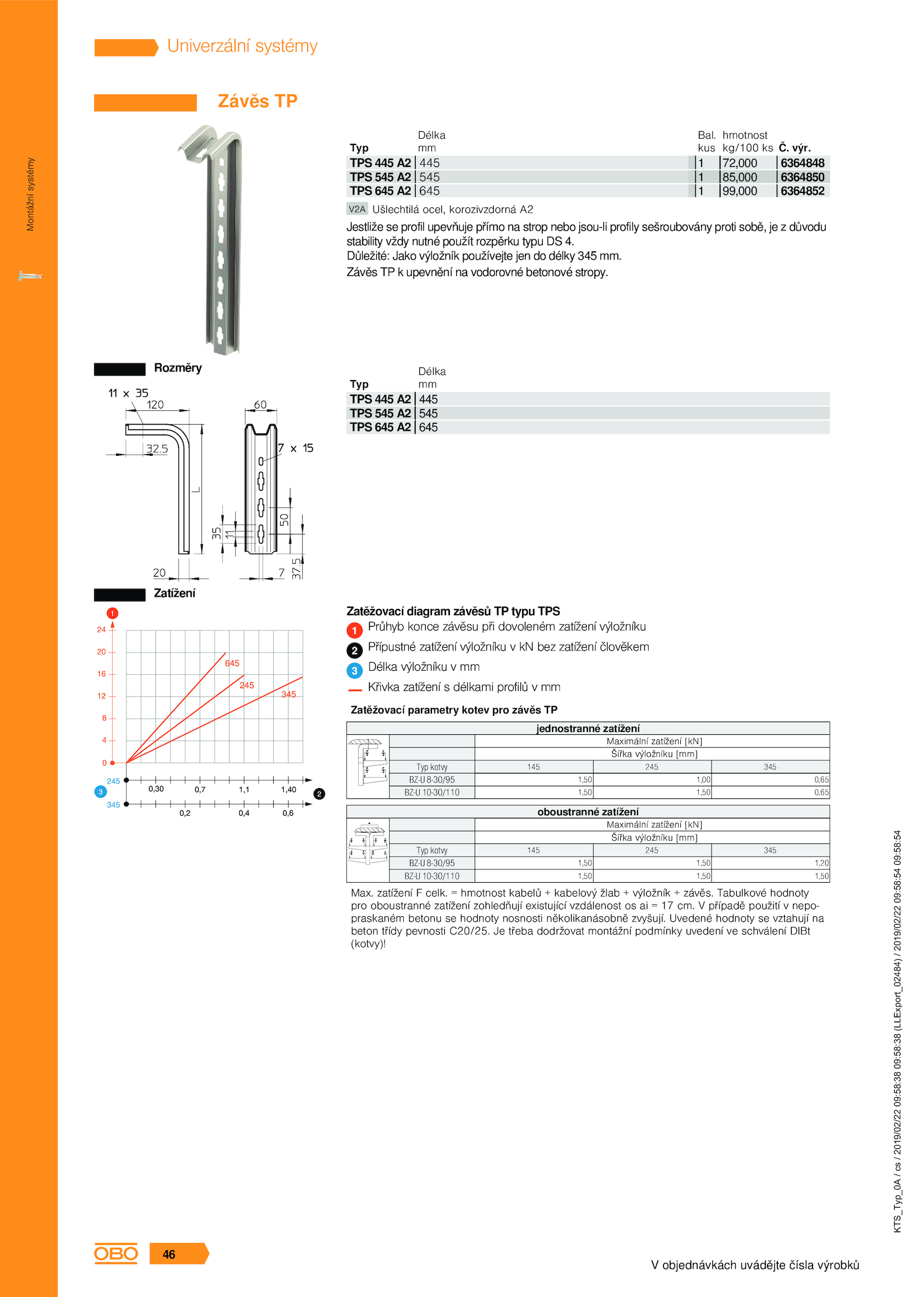

Závěs TP
Jestliže profil upevňuje přímo strop nebo jsou-li profily sešroubovány proti sobě, důvodu
stability vždy nutné použít rozpěrku typu 4. třeba dodržovat montážní podmínky uvedení schválení DIBt
(kotvy)!
jednostranné zatížení
Typ kotvy
BZ-U 8-30/95
BZ-U 10-30/110
Maximální zatížení [kN]
Šířka výložníku [mm]
145 245 345
1,50 1,00 0,65
1,50 1,50 0,65
oboustranné zatížení
Typ kotvy
BZ-U 8-30/95
BZ-U 10-30/110
Maximální zatížení [kN]
Šířka výložníku [mm]
145 245 345
1,50 1,50 1,20
1,50 1,50 1,50
Zatěžovací parametry kotev pro závěs TP
445
545
645
Typ
TPS 445 A2
TPS 545 A2
TPS 645 A2
Délka
mm výr.
Rozměry
Zatížení
Zatěžovací diagram závěsů typu TPS
Průhyb konce závěsu při dovoleném zatížení výložníku
Přípustné zatížení výložníku bez zatížení člověkem
Délka výložníku mm
Křivka zatížení délkami profilů mm
Max.
6364848
6364850
6364852
Bal. hmotnost kabelů kabelový žlab výložník závěs.
Důležité: Jako výložník používejte jen délky 345 mm
