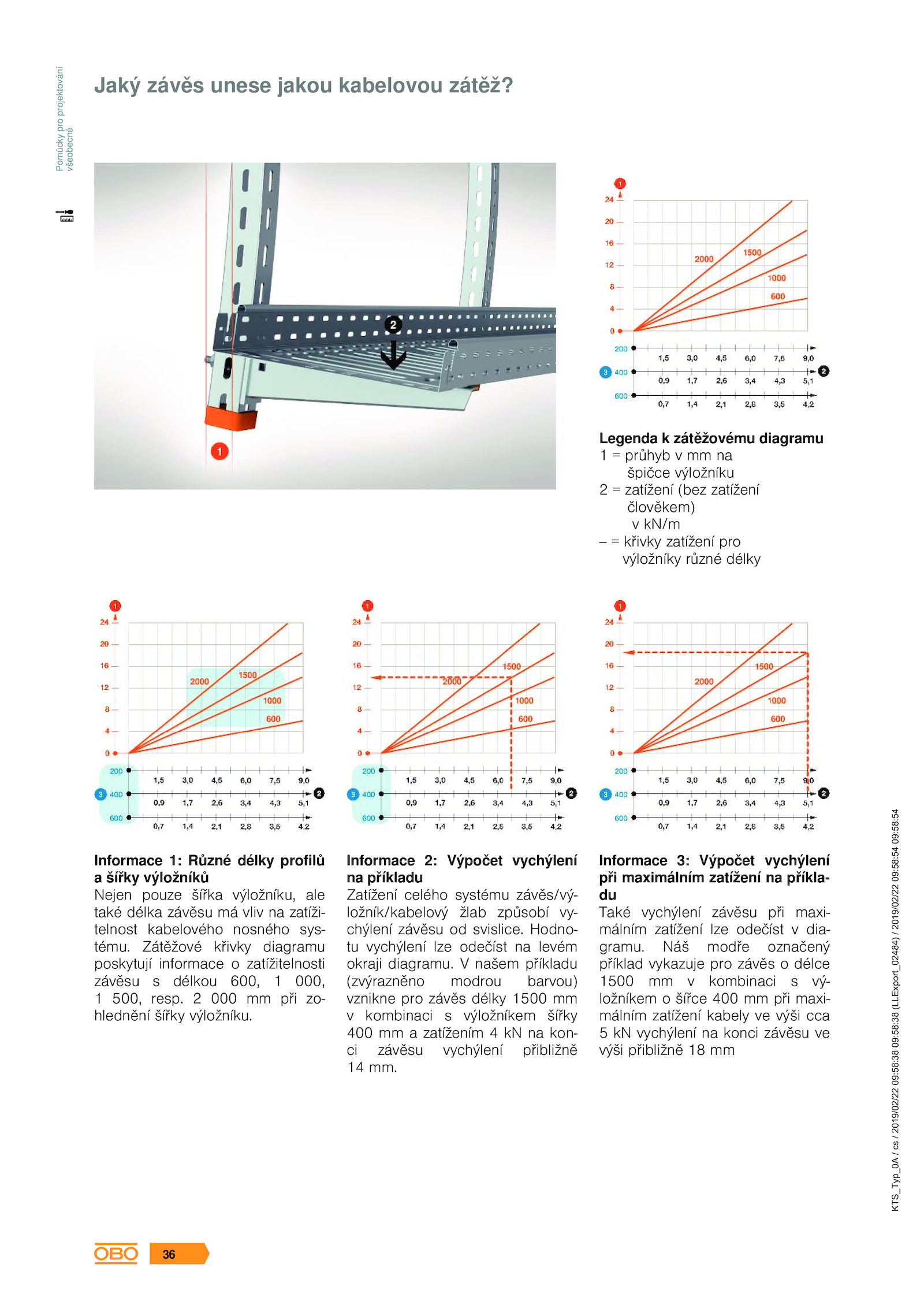

Jaký závěs unese jakou kabelovou zátěž?
Legenda zátěžovému diagramu
1 průhyb na
špičce výložníku
2 zatížení (bez zatížení
člověkem)
v kN/m
-- křivky zatížení pro
výložníky různé délky
Informace Různé délky profilů
a šířky výložníků
Nejen pouze šířka výložníku, ale
také délka závěsu vliv zatíži-
telnost kabelového nosného sys-
tému. našem příkladu
(zvýrazněno modrou barvou)
vznikne pro závěs délky 1500 mm
v kombinaci výložníkem šířky
400 zatížením kon-
ci závěsu vychýlení přibližně
14 mm.
Informace Výpočet vychýlení
na příkladu
Zatížení celého systému závěs/vý-
ložník/kabelový žlab způsobí vy-
chýlení závěsu svislice. Zátěžové křivky diagramu
poskytují informace zatížitelnosti
závěsu délkou 600, 000,
1 500, resp.
Informace Výpočet vychýlení
při maximálním zatížení příkla-
du
Také vychýlení závěsu při maxi-
málním zatížení lze odečíst dia-
gramu. 000 při zo-
hlednění šířky výložníku. Hodno-
tu vychýlení lze odečíst levém
okraji diagramu. Náš modře označený
příklad vykazuje pro závěs délce
1500 kombinaci vý-
ložníkem šířce 400 při maxi-
málním zatížení kabely výši cca
5 vychýlení konci závěsu ve
výši přibližně mm
