Poznámky redaktora

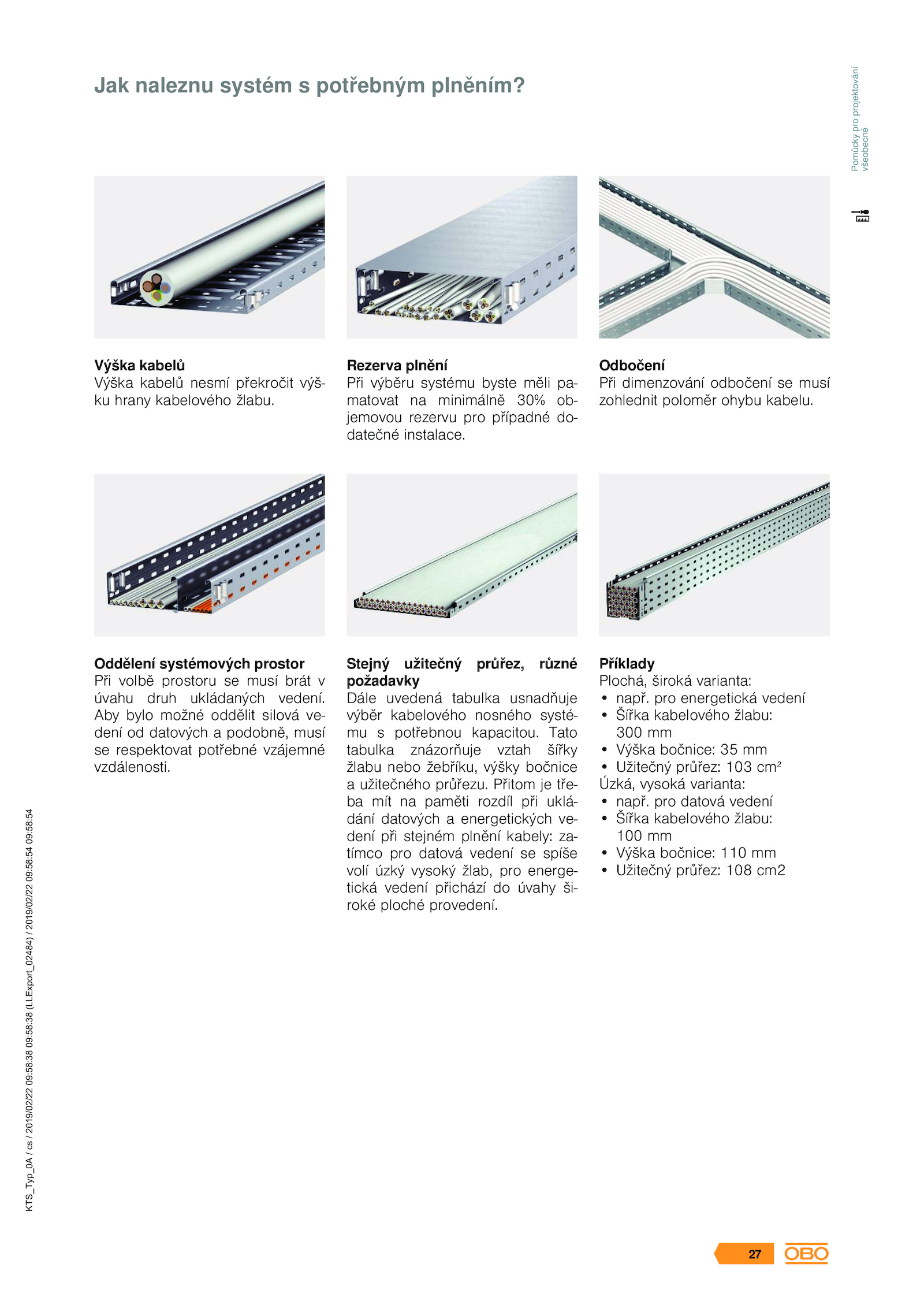

Příklady Plochá, široká varianta: • např. Odbočení Při dimenzování odbočení musí zohlednit poloměr ohybu kabelu. Stejný užitečný průřez, různé požadavky Dále uvedená tabulka usnadňuje výběr kabelového nosného systé- mu potřebnou kapacitou. Aby bylo možné oddělit silová ve- dení datových podobně, musí se respektovat potřebné vzájemné vzdálenosti. Přitom tře- ba mít paměti rozdíl při uklá- dání datových energetických ve- dení při stejném plnění kabely: za- tímco pro datová vedení spíše volí úzký vysoký žlab, pro energe- tická vedení přichází úvahy ši- roké ploché provedení. pro datová vedení • Šířka kabelového žlabu: 100 mm • Výška bočnice: 110 mm • Užitečný průřez: 108 cm2 KTS_Typ_0A / cs / 2019/02/22 09:58:38 09:58:38 (LLExport_02484) / 2019/02/22 09:58:54 09:58:54 27 Pomůcky pro projektování všeobecné . pro energetická vedení • Šířka kabelového žlabu: 300 mm • Výška bočnice: mm • Užitečný průřez: 103 cm2 Úzká, vysoká varianta: • např. Oddělení systémových prostor Při volbě prostoru musí brát v úvahu druh ukládaných vedení. Rezerva plnění Při výběru systému byste měli pa- matovat minimálně 30% ob- jemovou rezervu pro případné do- datečné instalace. Tato tabulka znázorňuje vztah šířky žlabu nebo žebříku, výšky bočnice a užitečného průřezu.Jak naleznu systém potřebným plněním? Výška kabelů Výška kabelů nesmí překročit výš- ku hrany kabelového žlabu
