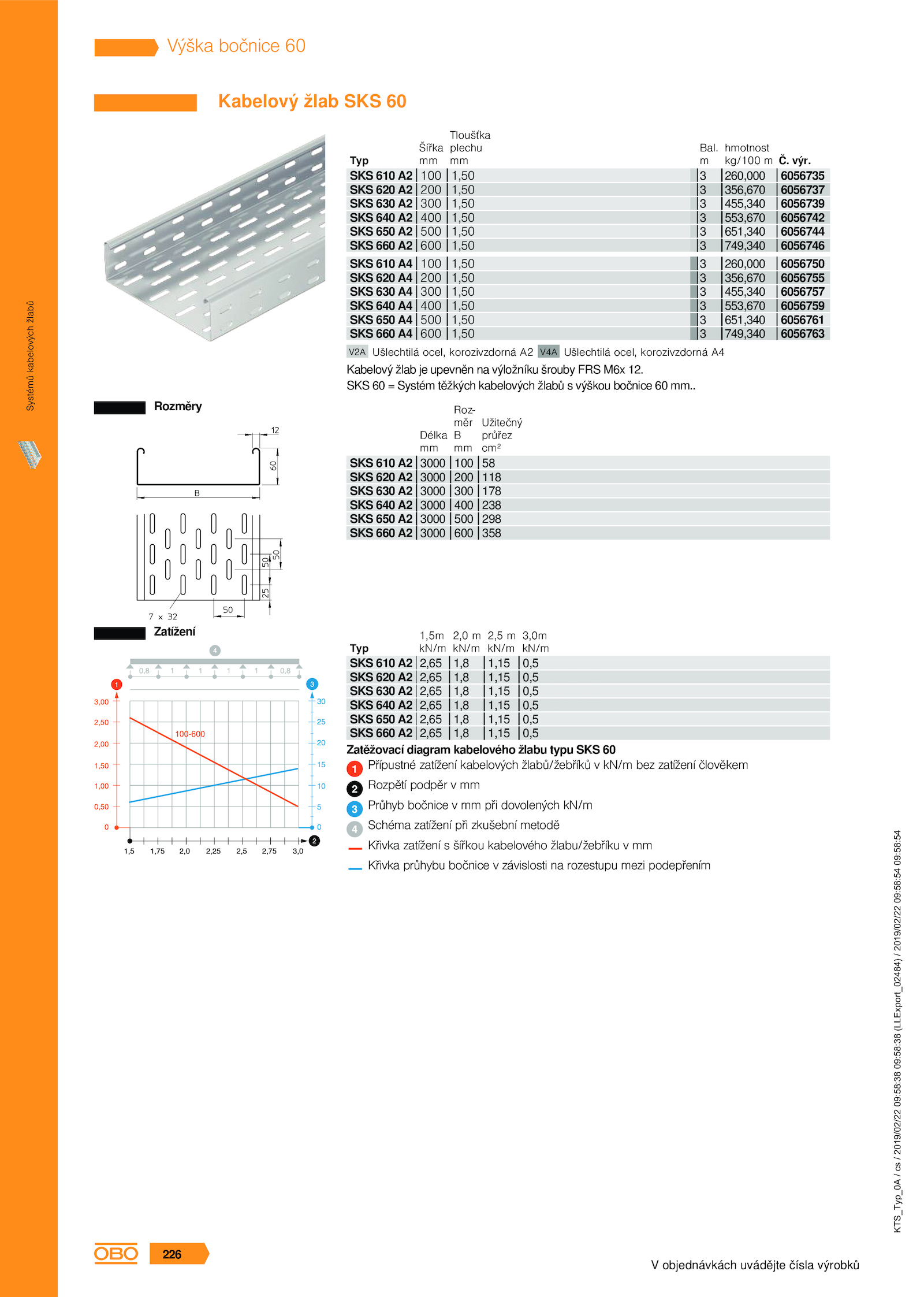

Poznámky redaktora
SKS Systém těžkých kabelových žlabů výškou bočnice mm. Rozměry Zatížení Zatěžovací diagram kabelového žlabu typu SKS 60 Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem Rozpětí podpěr mm Průhyb bočnice při dovolených kN/m Schéma zatížení při zkušební metodě Křivka zatížení šířkou kabelového žlabu/žebříku mm Křivka průhybu bočnice závislosti rozestupu mezi podepřením 100 1,50 200 1,50 300 1,50 400 1,50 500 1,50 600 1,50 Typ SKS 610 A2 SKS 620 A2 SKS 630 A2 SKS 640 A2 SKS 650 A2 SKS 660 A2 Šířka mm Tloušťka plechu mm výr.V2A Ušlechtilá ocel, korozivzdorná V4A Ušlechtilá ocel, korozivzdorná A4 Kabelový žlab SKS 60 Kabelový žlab upevněn výložníku šrouby FRS M6x 12. 6056735 6056737 6056739 6056742 6056744 6056746 Bal. m 3 3 3 3 3 3 hmotnost kg/100 m 260,000 356,670 455,340 553,670 651,340 749,340 100 1,50 200 1,50 300 1,50 400 1,50 500 1,50 600 1,50 SKS 610 A4 SKS 620 A4 SKS 630 A4 SKS 640 A4 SKS 650 A4 SKS 660 A4 6056750 6056755 6056757 6056759 6056761 6056763 3 3 3 3 3 3 260,000 356,670 455,340 553,670 651,340 749,340 3000 100 58 3000 200 118 3000 300 178 3000 400 238 3000 500 298 3000 600 358 SKS 610 A2 SKS 620 A2 SKS 630 A2 SKS 640 A2 SKS 650 A2 SKS 660 A2 Délka mm Roz- měr B mm Užitečný průřez cm² 2,65 1,8 1,15 0,5 2,65 1,8 1,15 0,5 2,65 1,8 1,15 0,5 2,65 1,8 1,15 0,5 2,65 1,8 1,15 0,5 2,65 1,8 1,15 0,5 Typ SKS 610 A2 SKS 620 A2 SKS 630 A2 SKS 640 A2 SKS 650 A2 SKS 660 A2 1,5m kN/m 2,0 m kN/m 2,5 m kN/m 3,0m kN/m KTS_Typ_0A / cs / 2019/02/22 09:58:38 09:58:38 (LLExport_02484) / 2019/02/22 09:58:54 09:58:54 V objednávkách uvádějte čísla výrobků Výška bočnice 60 226 Systémů kabelových žlabů .
