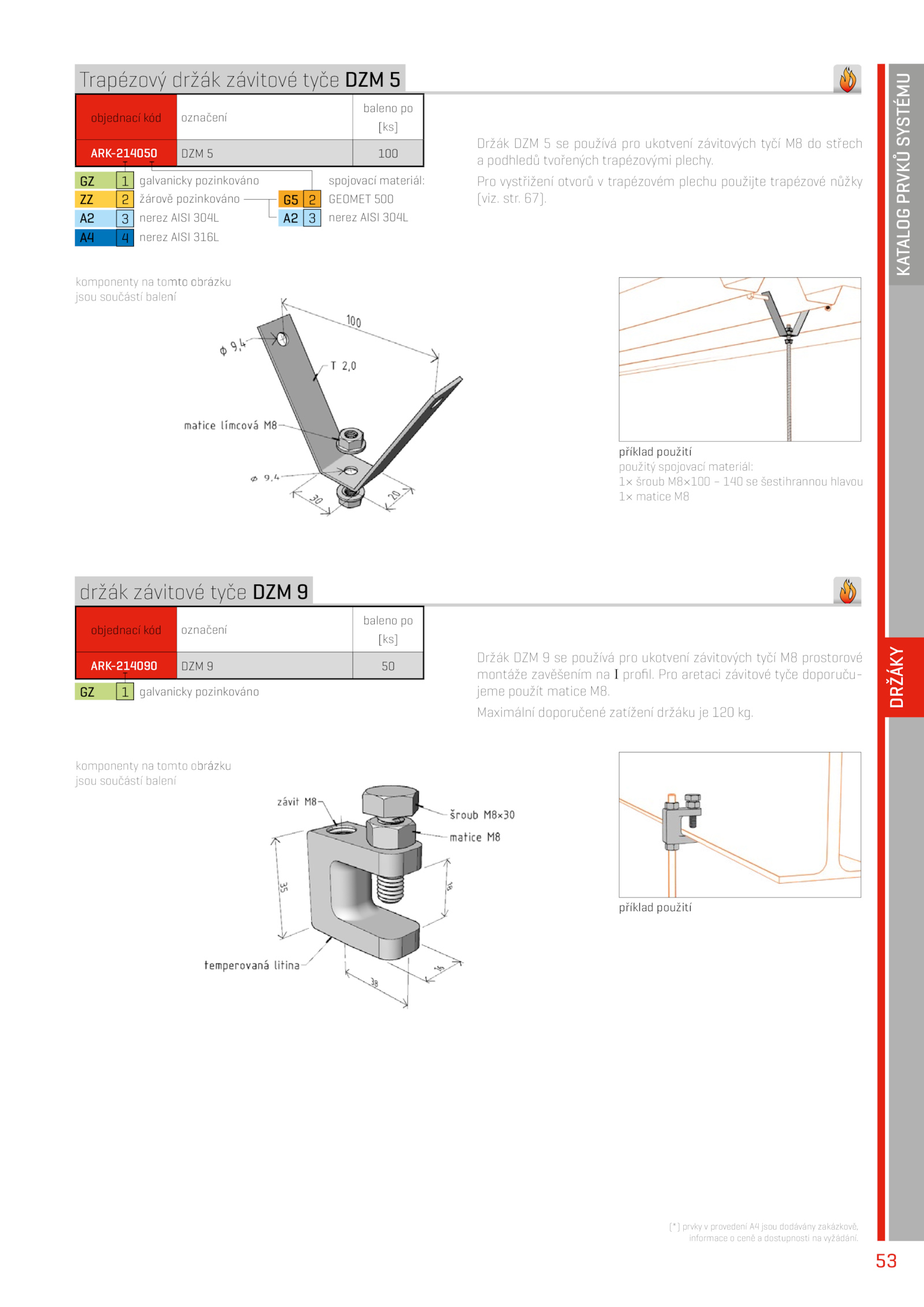

Trapézový držák závitové tyče DZM 5
(*) prvky provedení jsou dodávány zakázkově,
informace ceně dostupnosti vyžádání.
Maximální doporučené zatížení držáku 120 kg.
objednací kód označení
baleno po
[ks]
ARK-214050 DZM 100
2
ZZ
1
GZ galvanicky pozinkováno
žárově pozinkováno
3 nerez AISI 304L
GEOMET 500
spojovací materiál:
nerez AISI 304L
A2
4 nerez AISI 316L
A4
3
A2
2
G5
příklad použití
příklad použití
použitý spojovací materiál:
1× šroub M8×100 140 šestihrannou hlavou
1× matice M8
KATALOG
PRVKŮ
SYSTÉMU
DRŽÁKY
. str.
Pro vystřižení otvorů trapézovém plechu použijte trapézové nůž
ky
(viz. Pro aretaci závitové tyče doporuču-
jeme použít matice M8.
Držák DZM používá pro ukotvení závitových tyčí prostorové
montáže zavěšením profil. 67).53
držák závitové tyče DZM 9
komponenty tomto obrázku
jsou součástí balení
komponenty tomto obrázku
jsou součástí balení
objednací kód označení
baleno po
[ks]
ARK-214090 DZM 50
1
GZ galvanicky pozinkováno
Držák DZM používá pro ukotvení závitových tyčí střech
a podhledů tvořených trapézovými plechy
