KATALOG
PRVKŮ
SYSTÉMU
100
mm
TVAROVÉ
PRVKY
. 19)
příklad použití
použitý spojovací materiál:
16× spojovací sada SSL M8
(viz str.41
L
L
příklad použití
použitý spojovací materiál:
16× spojovací sada SSL M8
(viz str. 19)

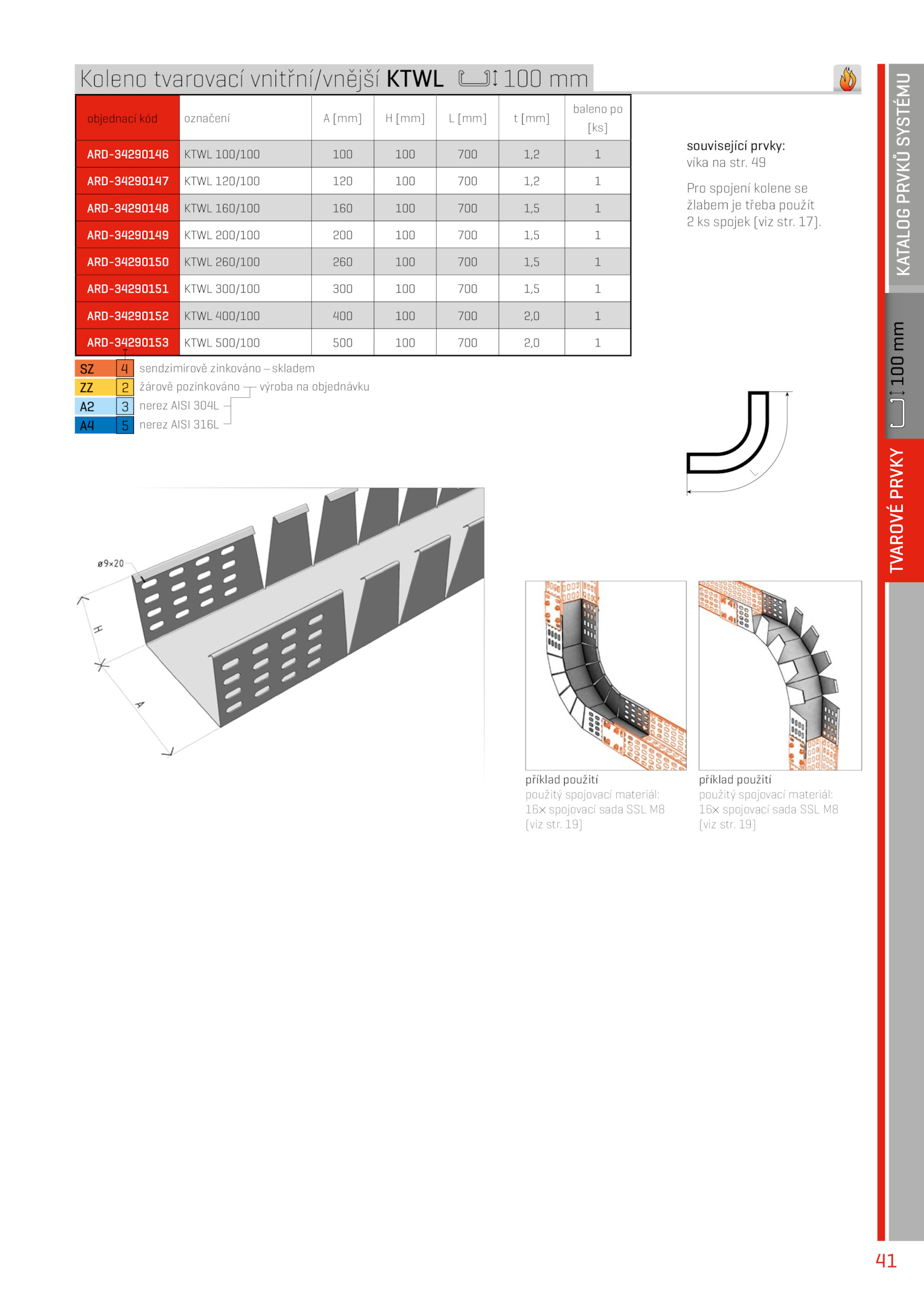

Koleno tvarovací vnitřní/vnější KTWL 100 mm
objednací kód označení [mm] [mm] [mm] [mm]
baleno po
[ks]
ARD-34290146 KTWL 100/100 100 100 700 1,2 1
ARD-34290147 KTWL 120/100 120 100 700 1,2 1
ARD-34290148 KTWL 160/100 160 100 700 1,5 1
ARD-34290149 KTWL 200/100 200 100 700 1,5 1
ARD-34290150 KTWL 260/100 260 100 700 1,5 1
ARD-34290151 KTWL 300/100 300 100 700 1,5 1
ARD-34290152 KTWL 400/100 400 100 700 2,0 1
ARD-34290153 KTWL 500/100 500 100 700 2,0 1
2
ZZ
4
SZ sendzimirově zinkováno skladem
žárově pozinkováno výroba objednávku
3
A2 nerez AISI 304L
5
A4 nerez AISI 316L
související prvky:
víka str. 49
Pro spojení kolene se
žlabem třeba použít
2 spojek (viz str. 17)
