14
Kabelový žlab LINEAR H=100mm zesílený
maximální samonosné rozpětí 830 mm
délka žlabu 000 délka žlabu 000 mm
objednací kód označení [mm] [mm] [mm]
balení
[ks/m]
ARD-34114920-3m 200/100 200 100 2,0 1ks/3m
ARD-34115120-3m 300/100 300 100 2,0 1ks/3m
2
ZZ
4
SZ sendzimirově zinkováno skladem
žárově pozinkováno výroba objednávku

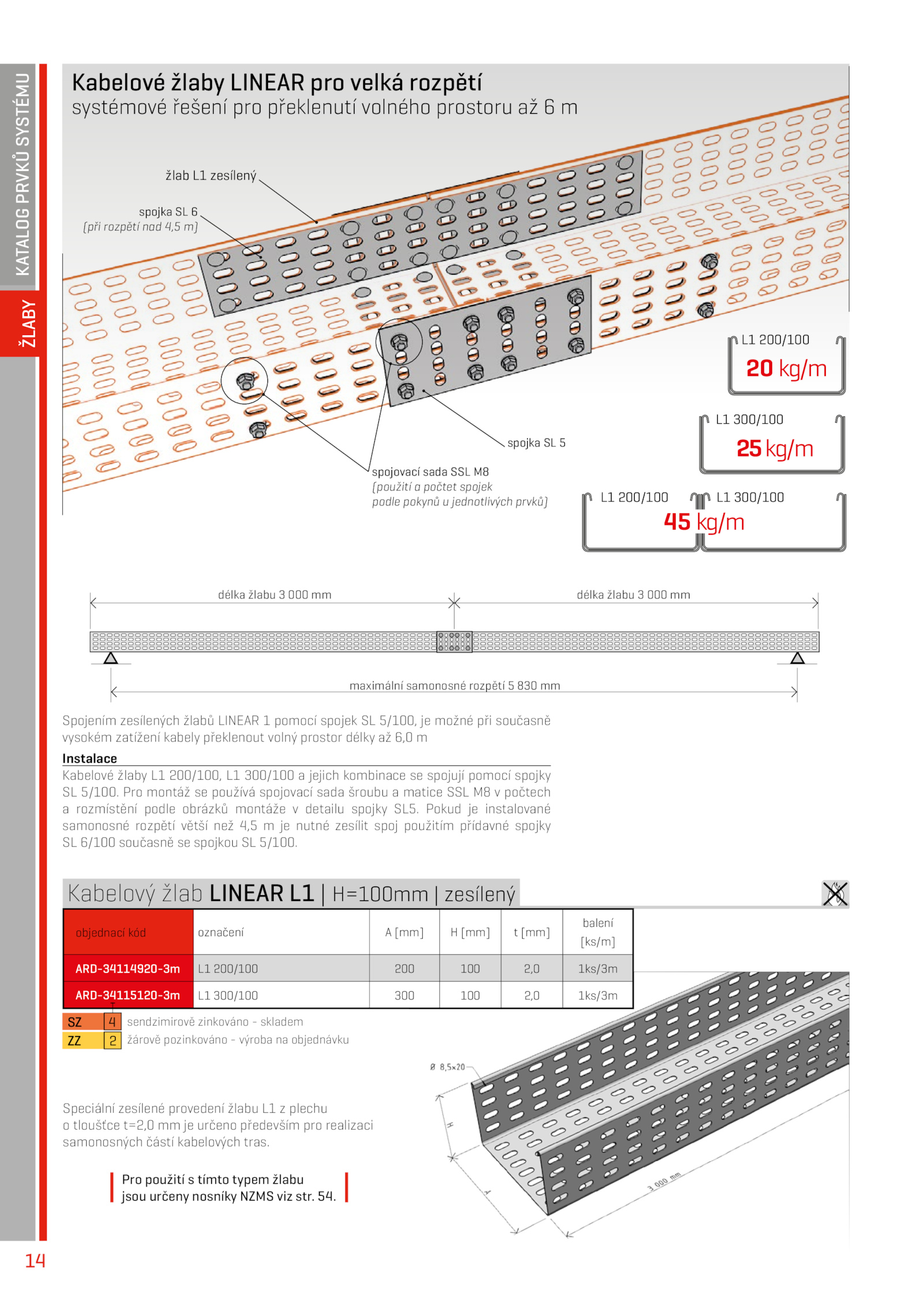

Kabelové žlaby LINEAR pro velká rozpětí
systémové řešení pro překlenutí volného prostoru m
žlab zesílený
spojka 5
spojovací sada SSL M8
(použití počtet spojek
podle pokynů jednotlivých prvků)
spojka 6
(při rozpětí nad 4,5 m)
Spojením zesílených žlabů LINEAR pomocí spojek 5/100, možné při současně
vysokém zatížení kabely překlenout volný prostor délky 6,0 m
Instalace
Kabelové žlaby 200/100, 300/100 jejich kombinace spojují pomocí spojky
SL 5/100. Pro montáž používá spojovací sada šroubu matice SSL počtech
a rozmístění podle obrázků montáže detailu spojky SL5. 54.
L1 200/100
L1 200/100
L1 300/100
L1 300/100
20 kg/m
25kg/m
45 kg/m
Speciální zesílené provedení žlabu plechu
o tloušťce t=2,0 určeno především pro realizaci
samonosných částí kabelových tras.
Pro použití tímto typem žlabu
jsou určeny nosníky NZMS viz str. Pokud instalované
samonosné rozpětí větší než 4,5 nutné zesílit spoj použitím přídavné spojky
SL 6/100 současně spojkou 5/100.
ŽLABY
KATALOG
PRVKŮ
SYSTÉMU
