Dále
sestavíme tělo KBT-1 (KBT-2) společně spodním dílem KBS-2
a zamáčkneme již zafixovaného víčka KBV.1
96 ELEKTROINSTALAČNÍ KRABICE betonu
Soustava určena pro lité betonové konstrukce umožňuje následnou montáž všech dostupných přístrojů (zásuvky, vypínače). mm:
Délka rozpěrných tyčí: mm
Délka rozpěrné trubky: mm
Obr. Osová vzdálenost použitých přístrojů je
80 (Classic Swing) nebo (vícenásobné rámečky).
Obr.
Systém možno kompletovat strany podpěry KBP-1,
kterou připevníme pevný díl bednění. Takto sestavenou zadní část kompletu nasuneme
na již připevněnou krabici víčko. A
Obr.
Víčko KBV-1 použitelné pro montáž dvojzásuvky. 110 mm:
Délka rozpěrných tyčí: mm
Délka rozpěrné trubky: mm
Víčko KBV-1 (KBV-2) připevní pevný díl bednění. Takto sestavenou zadní část kompletu nasuneme
na již připevněnou krabici víčko. A
Tloušťka stěny (L) při použití tělesa KBT-2 min.
Rozpěrka KBE-1 dovoluje rozteč zvětšit rozteč udržuje mezeru mezi namontovanými přístroji. B
rozpěrná trubka
(Ø20 mm) B
rozpěrná tyč KBP-8
(Ø6 mm) A
spodek KBS-2 spodek KBS-2
tělo KBT-2
víčko KBV-2
rámeček NRB 60/12
rámeček NRB 60/24
víčko KBV-2
tělo KBT-2
- montážní video
. B
Tloušťka stěny (L) při použití tělesa KBT-1 min.

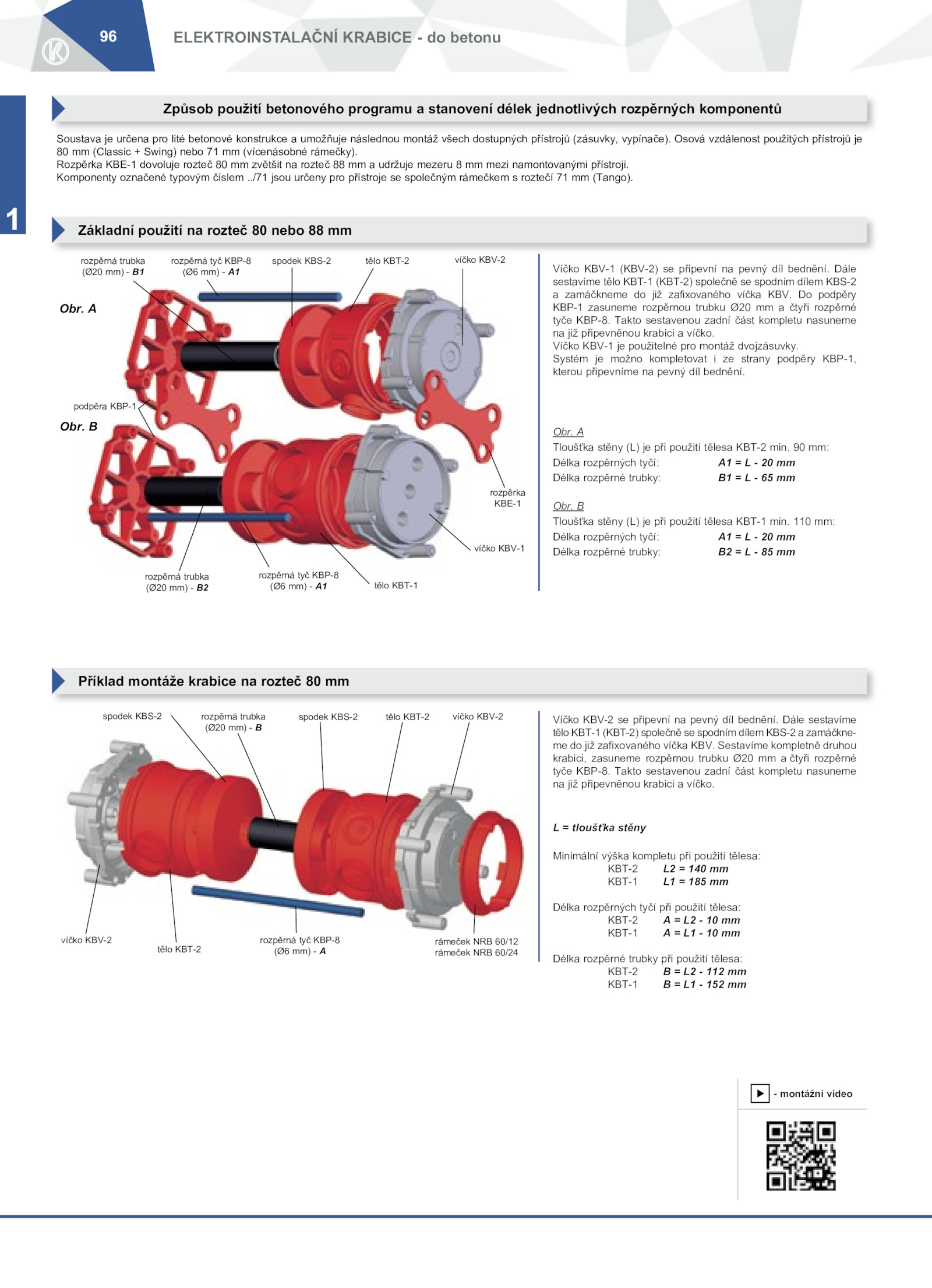

Způsob použití betonového programu stanovení délek jednotlivých rozpěrných komponentů
Příklad montáže krabice rozteč mm
Základní použití rozteč nebo mm
rozpěrná trubka
(Ø20 mm) B1
rozpěrná tyč KBP-8
(Ø6 mm) A1
spodek KBS-2
rozpěrná tyč KBP-8
(Ø6 mm) A1
tělo KBT-2 víčko KBV-2
víčko KBV-1
tělo KBT-1
rozpěrka
KBE-1
rozpěrná trubka
(Ø20 mm) B2
podpěra KBP-1
Obr./71 jsou určeny pro přístroje společným rámečkem roztečí (Tango).. Dále sestavíme
tělo KBT-1 (KBT-2) společně spodním dílem KBS-2 zamáčkne-
me již zafixovaného víčka KBV.
L tloušťka stěny
Minimální výška kompletu při použití tělesa:
KBT-2 140 mm
KBT-1 185 mm
Délka rozpěrných tyčí při použití tělesa:
KBT-2 mm
KBT-1 mm
Délka rozpěrné trubky při použití tělesa:
KBT-2 112 mm
KBT-1 152 mm
Víčko KBV-2 připevní pevný díl bednění.
Komponenty označené typovým číslem . podpěry
KBP-1 zasuneme rozpěrnou trubku Ø20 čtyři rozpěrné
tyče KBP-8. Sestavíme kompletně druhou
krabici, zasuneme rozpěrnou trubku Ø20 čtyři rozpěrné
tyče KBP-8
