Strana: 15
GENERI, s../2 Držák sv../210mm
ESKE/1-e LT
M25 1,5 17mm) pro napájecí kabel
a pro topný kabel HPT
RDE LT
redukční kroužek pro vývodku ESKE/1-e pro
napájecí kabel mm)
ESKE/1-e M20×1,5 pro napájecí kabel mm)
PGS M20 1,5 pro kabel FSM
PGS M20 1,5 pro kabel FSR, FSE, FSS, FSU
PGS M25 1,5 pro kabel FSEw, FSUw
SXM-Exe M25×1,5 M25 1,5 pro kabel BSX, RSX, KSX, HTSX,VSX
2004-1201 Wago svorka šedá 4/6 mm2
2004-402 Propojka pro svorkyWAGO 4/6 mm2
X20X1 TK1/04
Skříň pro topný kabel FSM, FSR, FSE, FSS, FSU, PHT, AHT
Objednací Svorky Vývodky Barva
X20X1TK1/04
WAGO
4 4/6 mm2
+lišta PE
1 M20 1,5 mm)
3 zátka M20 1,5
černá
.. skříně výška nohy 110, .r.
Skříň pro odporový topný kabel ISK včetně studených konců
Objednací Svorky Vývodky Barva
X20X1TK8
WAGO
8ks mm2
+ lišta PE
1ks M25 1,5 17mm)
1ks zátka M25 1,5
3ks zátka M20 1,5
černá
Skříň pro odporový topný kabel ISK včetně studených konců
Objednací Svorky Vývodky Barva
X23X1TK8
WAGO
12 mm2
1 M25×1,5 mm)
6 zátka M20 1,5
1 zátka M25 1,5
černá
Skříň pro minerálně izololované odporové topné kabely MIL
včetně studených konců
Objednací Svorky Vývodky Barva
X21X0TK8
WAGO
8ks mm2
+ lišta PE
1ks M25 1,5 17mm)
1ks zátka M25 1,5
3ks zátka M20 1,5
klema L1-3 (příbal)
šedá
Volitelné příslušenství Zóna 21, 22
Objednací číslo Popis
G-4-915005/1, ..o.

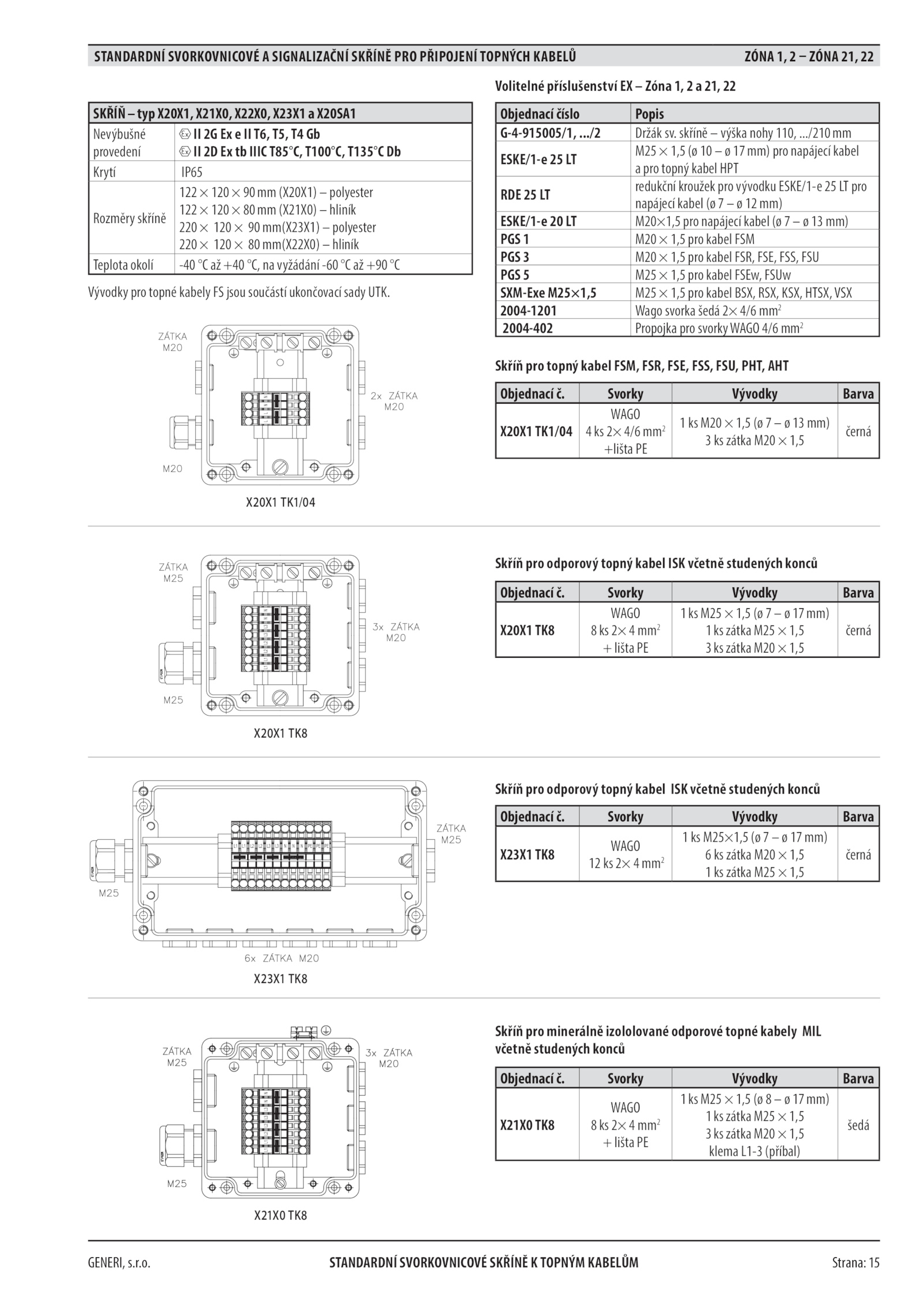

STANDARDNÍ SVORKOVNICOVÉ SIGNALIZAČNÍ SKŘÍNĚ PRO PŘIPOJENÍ TOPNÝCH KABELŮ ZÓNA ZÓNA 21, 22
STANDARDNÍ SVORKOVNICOVÉ SKŘÍNĚ TOPNÝM KABELŮM
X20X1 TK8
X23X1 TK8
X21X0 TK8
SKŘÍŇ–typ X20X1, X21X0, X22X0, X23X1 X20SA1
Nevýbušné
provedení
II IIT6,T5,T4 Gb
II IIICT85°C,T100°C,T135°C Db
Krytí IP65
Rozměry skříně
122 120 90mm (X20X1) polyester
122 120 80mm (X21X0) hliník
220 120 mm(X23X1) polyester
220 120 mm(X22X0) hliník
Teplota okolí -40 +40 °C, vyžádání -60 +90 °C
Vývodky pro topné kabely jsou součástí ukončovací sady UTK
