Poznámky redaktora
2000
1000
800
800
350
350
350
350
Ø
33

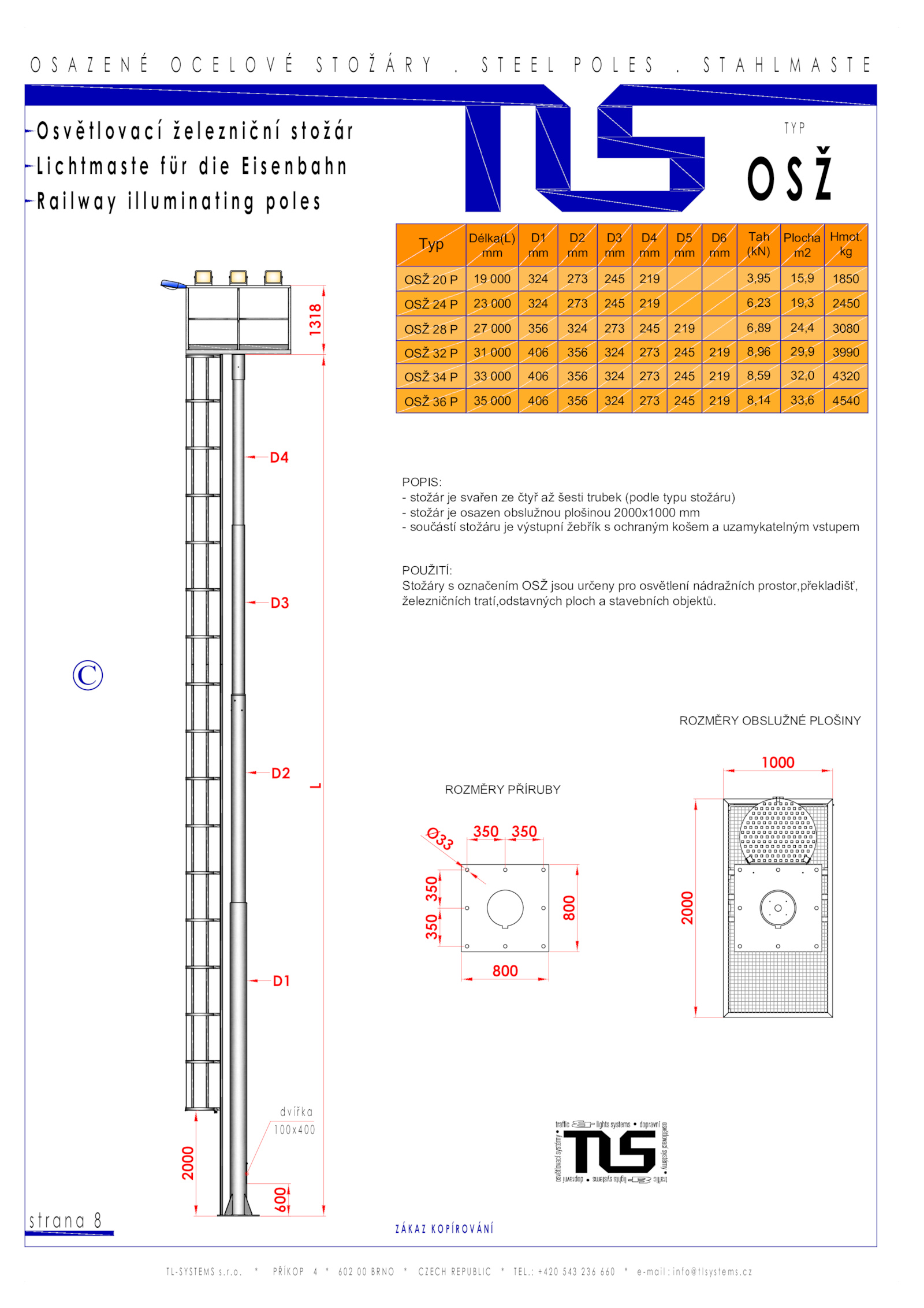

ROZMĚRY PŘÍRUBY
ROZMĚRY OBSLUŽNÉ PLOŠINY
.Í
T P
s 8
©
O Ž
Typ Délka(L)
mm
D1
mm
D2
mm
D3
mm
D4
mm
D5
mm
D6
mm
Tah
(kN)
Plocha
m2
Hmot.
kg
OSŽ 000 324 273 245 219 3,95 15,9 1850
OSŽ 000 324 273 245 219 6,23 19,3 2450
OSŽ 000 356 324 273 245 219 6,89 24,4 3080
OSŽ 000 406 356 324 273 245 219 8,96 29,9 3990
OSŽ 000 406 356 324 273 245 219 8,59 32,0 4320
OSŽ 000 406 356 324 273 245 219 8,14 33,6 4540
600
L
1318
2000
D1
D2
D3
D4
1 0
O r
L n
R s
POPIS:
- stožár svařen čtyř šesti trubek (podle typu stožáru)
- součástí stožáru výstupní žebřík ochraným košem uzamykatelným vstupem
- stožár osazen obslužnou plošinou 2000x1000 mm
POUŽITÍ:
Stožáry označením OSŽ jsou určeny pro osvětlení nádražních prostor,překladišť,
železničních tratí,odstavných ploch stavebních objektů
