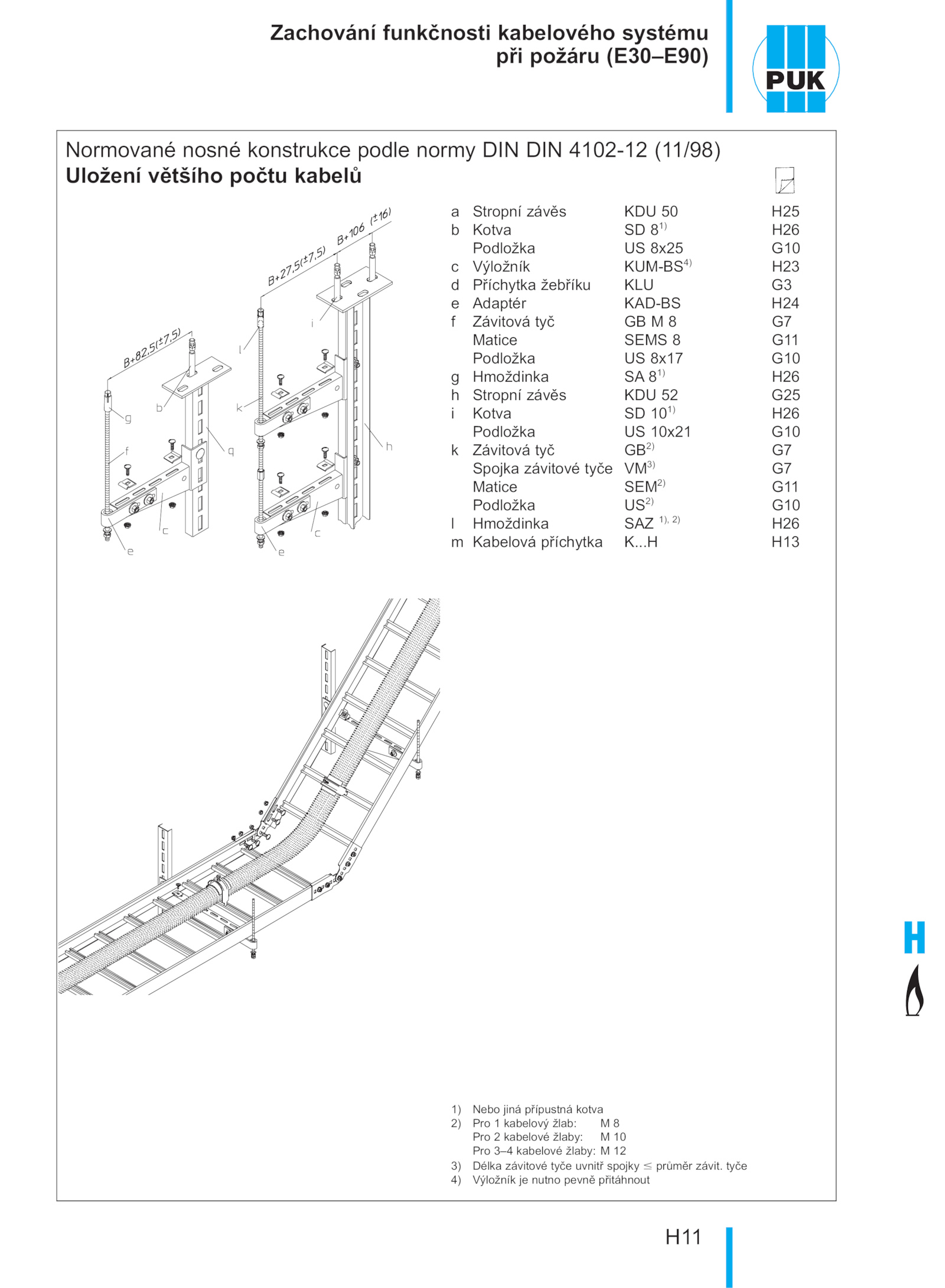

H H13 1) Nebo jiná přípustná kotva 2) Pro kabelový žlab: 8 Pro kabelové žlaby: 10 Pro 3–4 kabelové žlaby: 12 3) Délka závitové tyče uvnitř spojky průměr závit.H11 Zachování funkčnosti kabelového systému při požáru (E30–E90) Normované nosné konstrukce podle normy DIN DIN 4102-12 (11/98) Uložení většího počtu kabelů a Stropní závěs KDU H25 b Kotva 81) H26 Podložka 8x25 G10 c Výložník KUM-BS4) H23 d Příchytka žebříku KLU G3 e Adaptér KAD-BS H24 f Závitová tyč G7 Matice SEMS G11 Podložka 8x17 G10 g Hmoždinka 81) H26 h Stropní závěs KDU G25 i Kotva 101) H26 Podložka 10x21 G10 k Závitová tyč GB2) G7 Spojka závitové tyče VM3) G7 Matice SEM2) G11 Podložka US2) G10 l Hmoždinka SAZ 1), 2) H26 m Kabelová příchytka K... tyče 4) Výložník nutno pevně přitáhnout H
