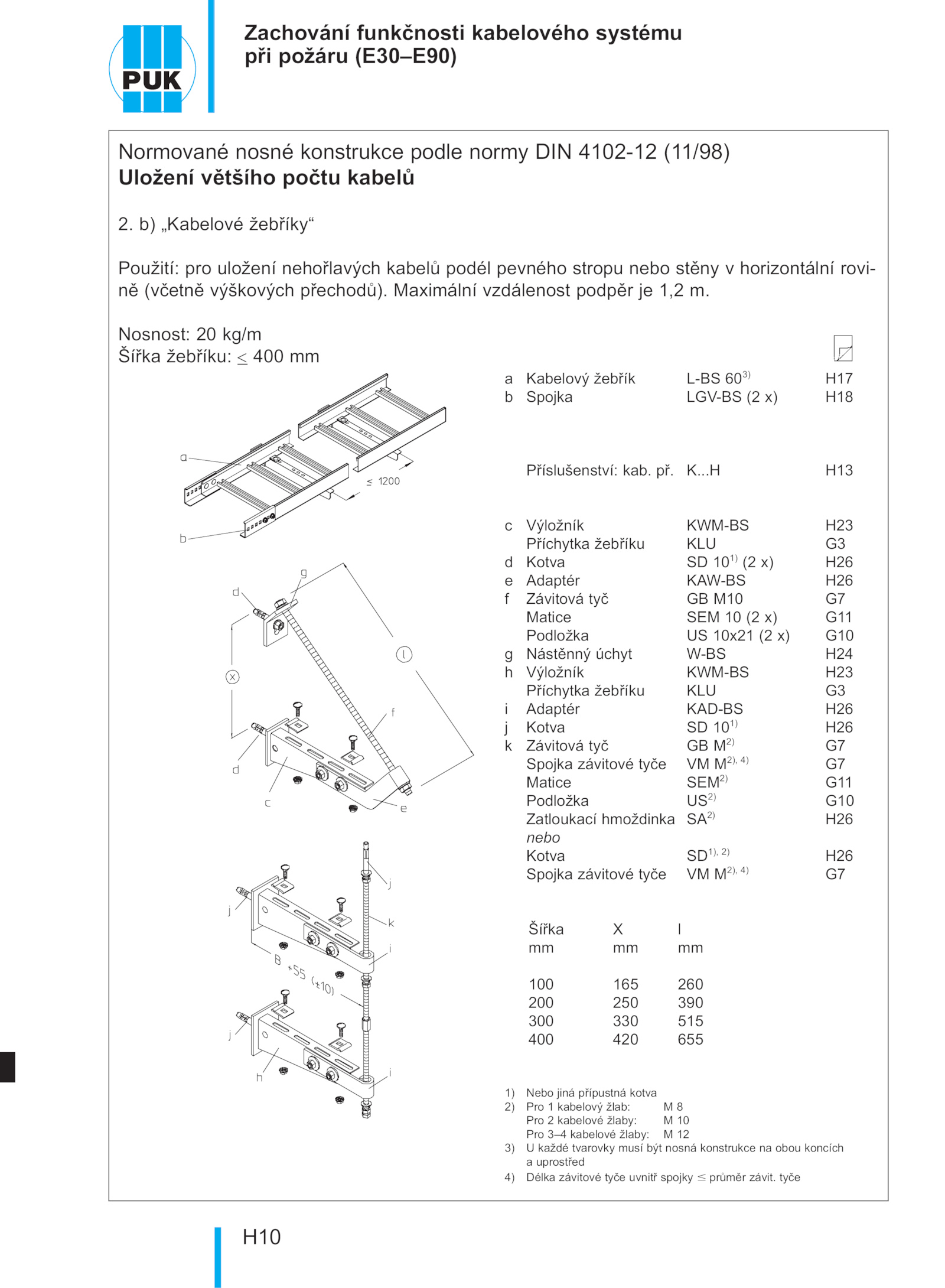

Nosnost: kg/m Šířka žebříku: 400 mm a Kabelový žebřík L-BS 603) H17 b Spojka LGV-BS H18 Příslušenství: kab.H H13 c Výložník KWM-BS H23 Příchytka žebříku KLU G3 d Kotva 101) (2 H26 e Adaptér KAW-BS H26 f Závitová tyč M10 G7 Matice SEM G11 Podložka 10x21 G10 g Nástěnný úchyt W-BS H24 h Výložník KWM-BS H23 Příchytka žebříku KLU G3 i Adaptér KAD-BS H26 j Kotva 101) H26 k Závitová tyč M2) G7 Spojka závitové tyče M2), 4) G7 Matice SEM2) G11 Podložka US2) G10 Zatloukací hmoždinka SA2) H26 nebo Kotva SD1), 2) H26 Spojka závitové tyče M2), 4) G7 Šířka l mm mm 100 165 260 200 250 390 300 330 515 400 420 655 1) Nebo jiná přípustná kotva 2) Pro kabelový žlab: 8 Pro kabelové žlaby: 10 Pro 3–4 kabelové žlaby: 12 3) každé tvarovky musí být nosná konstrukce obou koncích a uprostřed 4) Délka závitové tyče uvnitř spojky průměr závit. tyče ... „Kabelové žebříky“ Použití: pro uložení nehořlavých kabelů podél pevného stropu nebo stěny horizontální rovi- ně (včetně výškových přechodů).H10 Zachování funkčnosti kabelového systému při požáru (E30–E90) Normované nosné konstrukce podle normy DIN 4102-12 (11/98) Uložení většího počtu kabelů 2. př. Maximální vzdálenost podpěr 1,2 m. K
