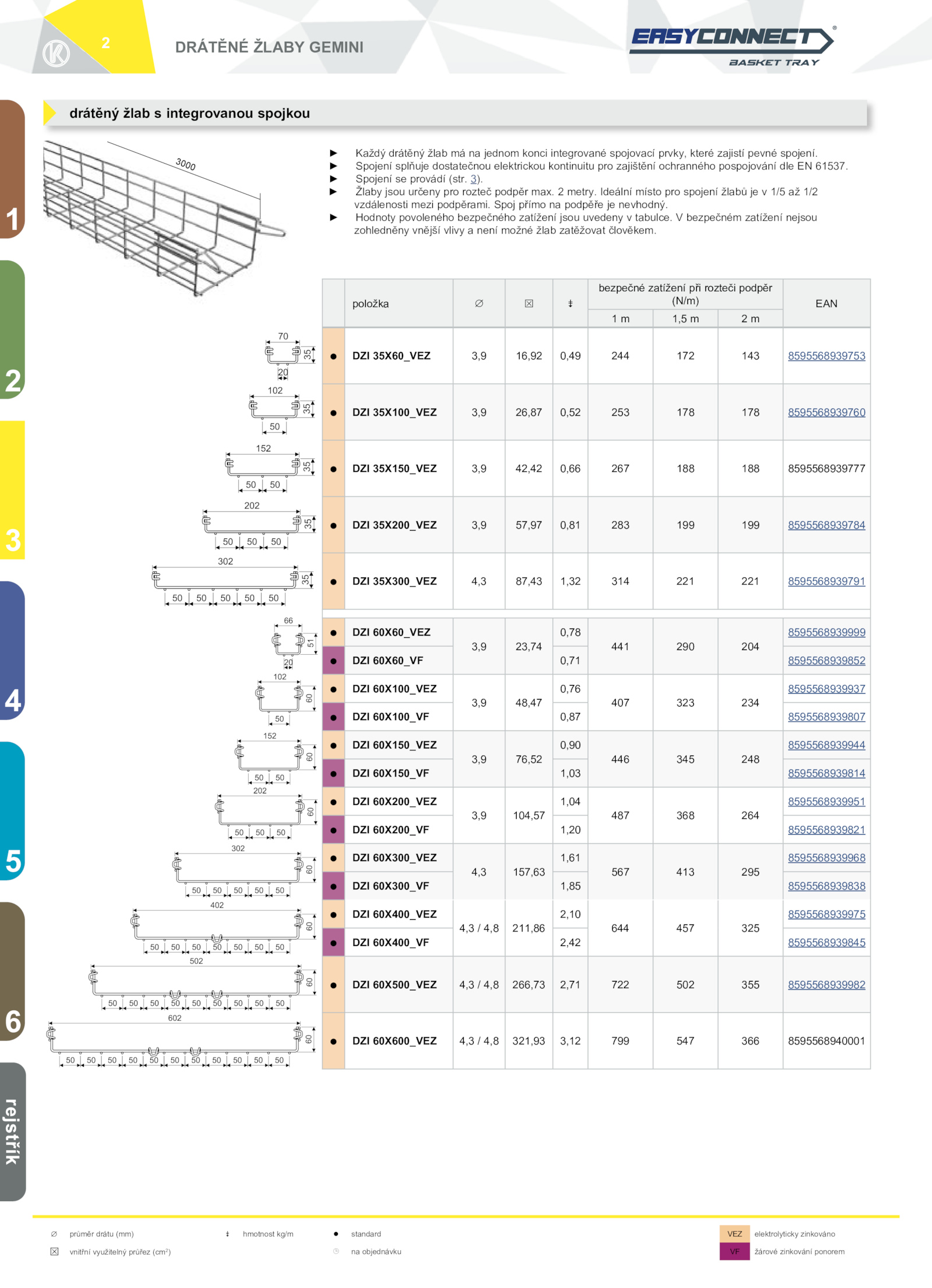

DRÁTĚNÉ ŽLABY GEMINI
2
3
3000
∅ průměr drátu (mm) hmotnost kg/m standard VEZ elektrolyticky zinkováno
S vnitřní využitelný průřez (cm2
) objednávku žárové zinkování ponorem
drátěný žlab integrovanou spojkou
► Každý drátěný žlab jednom konci integrované spojovací prvky, které zajistí pevné spojení.
► Spojení splňuje dostatečnou elektrickou kontinuitu pro zajištění ochranného pospojování dle 61537. metry.
► Žlaby jsou určeny pro rozteč podpěr max.
► Hodnoty povoleného bezpečného zatížení jsou uvedeny tabulce. bezpečném zatížení nejsou
zohledněny vnější vlivy není možné žlab zatěžovat člověkem.
položka 0
bezpečné zatížení při rozteči podpěr
(N/m) EAN
1 1,5 m
= DZI 35X60_VEZ 3,9 16,92 0,49 244 172 143 8595568939753
= DZI 35X100_VEZ 3,9 26,87 0,52 253 178 178 8595568939760
= DZI 35X150_VEZ 3,9 42,42 0,66 267 188 188 8595568939777
= DZI 35X200_VEZ 3,9 57,97 0,81 283 199 199 8595568939784
= DZI 35X300_VEZ 4,3 87,43 1,32 314 221 221 8595568939791
= DZI 60X60_VEZ
3,9 23,74
0,78
441 290 204
8595568939999
= DZI 60X60_VF 0,71 8595568939852
= DZI 60X100_VEZ
3,9 48,47
0,76
407 323 234
8595568939937
= DZI 60X100_VF 0,87 8595568939807
= DZI 60X150_VEZ
3,9 76,52
0,90
446 345 248
8595568939944
= DZI 60X150_VF 1,03 8595568939814
= DZI 60X200_VEZ
3,9 104,57
1,04
487 368 264
8595568939951
= DZI 60X200_VF 1,20 8595568939821
= DZI 60X300_VEZ
4,3 157,63
1,61
567 413 295
8595568939968
= DZI 60X300_VF 1,85 8595568939838
= DZI 60X400_VEZ
4,3 4,8 211,86
2,10
644 457 325
8595568939975
= DZI 60X400_VF 2,42 8595568939845
= DZI 60X500_VEZ 4,3 4,8 266,73 2,71 722 502 355 8595568939982
= DZI 60X600_VEZ 4,3 4,8 321,93 3,12 799 547 366 8595568940001
2
1
4
5
6
rejstřík
. Spoj přímo podpěře nevhodný.
► Spojení provádí (str. 3). Ideální místo pro spojení žlabů 1/5 1/2
vzdálenosti mezi podpěrami
