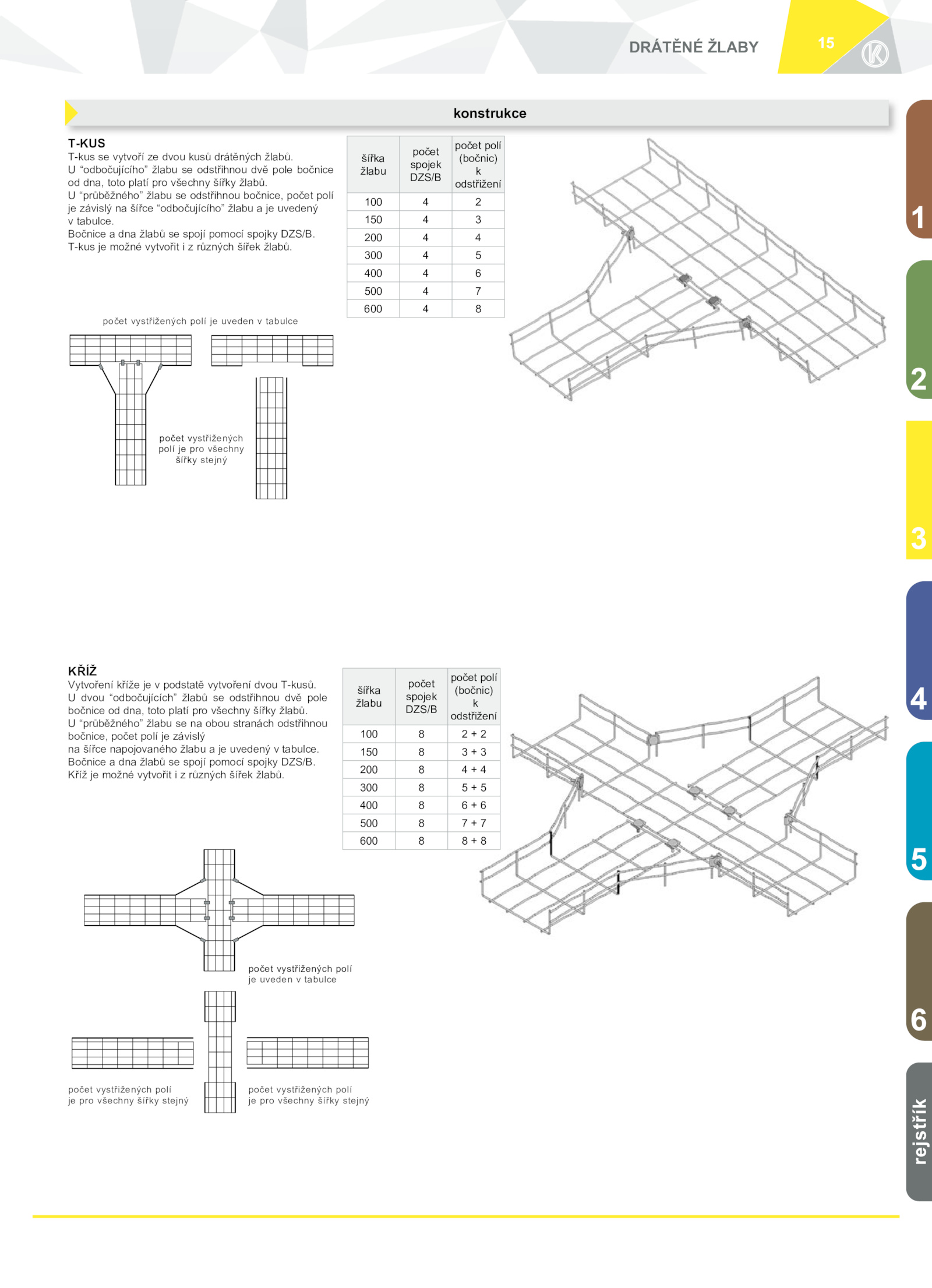

DRÁTĚNÉ ŽLABY 15
3
KŘÍŽ
Vytvoření kříže podstatě vytvoření dvou T-kusů.
šířka
žlabu
počet
spojek
DZS/B
počet polí
(bočnic)
k
odstřižení
100 2
150 3
200 4
300 5
400 6
500 7
600 8
počet vystřižených polí
je uveden tabulce
šířka
žlabu
počet
spojek
DZS/B
počet polí
(bočnic)
k
odstřižení
100 2
150 3
200 4
300 5
400 6
500 7
600 8
konstrukce
2
1
4
5
6
rejstřík
.
U dvou “odbočujících” žlabů odstřihnou dvě pole
bočnice dna, toto platí pro všechny šířky žlabů.
počet vystřižených polí
je pro všechny šířky stejný
počet vystřižených polí
je pro všechny šířky stejný
počet vystřižených polí uveden tabulce
počet vystřižených
polí pro všechny
šířky stejný
T-KUS
T-kus vytvoří dvou kusů drátěných žlabů.
Kříž možné vytvořit různých šířek žlabů.
Bočnice dna žlabů spojí pomocí spojky DZS/B.
U “průběžného” žlabu obou stranách odstřihnou
bočnice, počet polí závislý
na šířce napojovaného žlabu uvedený tabulce.
U “odbočujícího” žlabu odstřihnou dvě pole bočnice
od dna, toto platí pro všechny šířky žlabů.
U “průběžného” žlabu odstřihnou bočnice, počet polí
je závislý šířce “odbočujícího” žlabu uvedený
v tabulce.
T-kus možné vytvořit různých šířek žlabů.
Bočnice dna žlabů spojí pomocí spojky DZS/B
