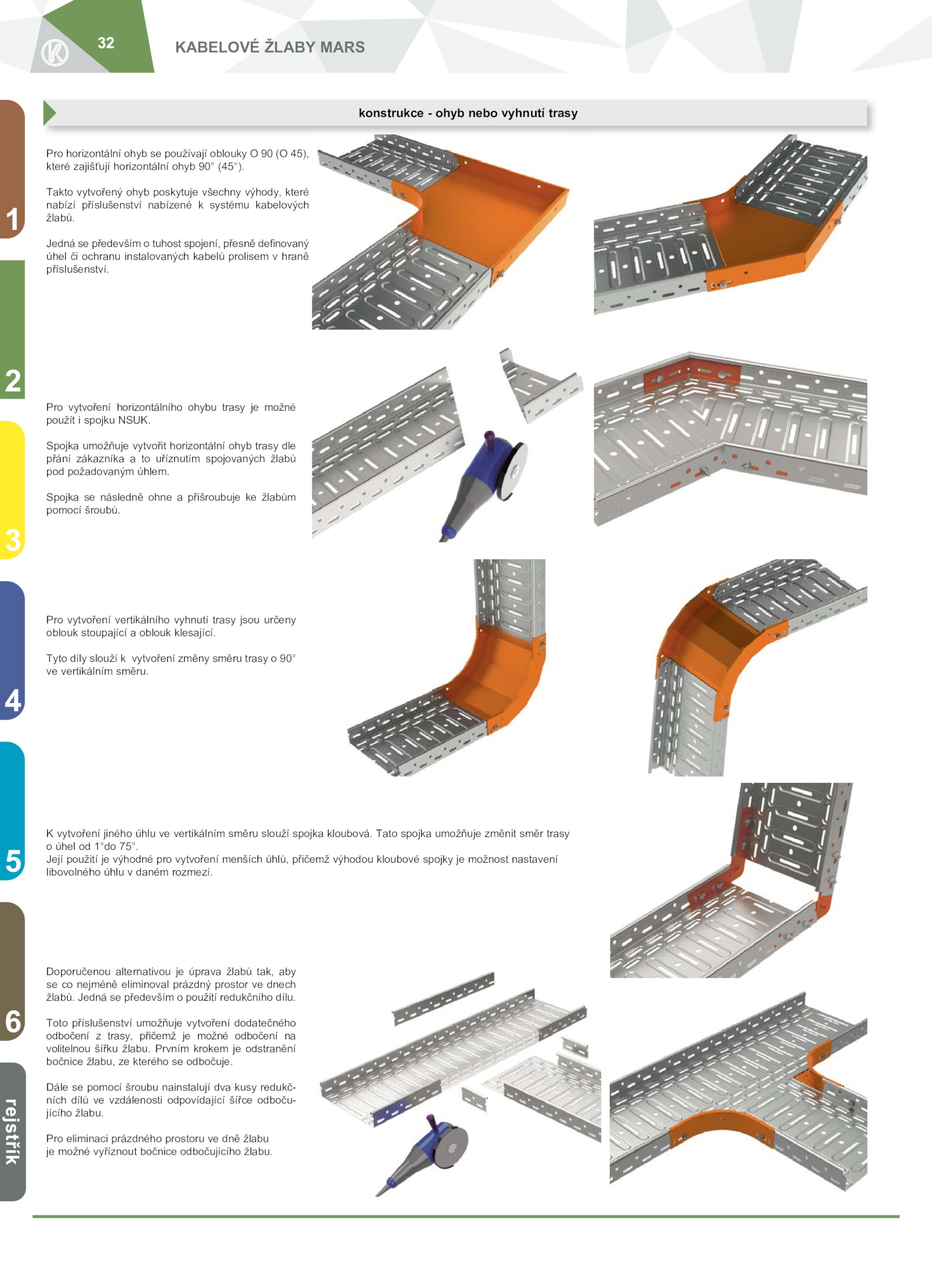

Spojka následně ohne přišroubuje žlabům pomocí šroubů. Tato spojka umožňuje změnit směr trasy o úhel 1°do 75°. Pro eliminaci prázdného prostoru dně žlabu je možné vyříznout bočnice odbočujícího žlabu. Její použití výhodné pro vytvoření menších úhlů, přičemž výhodou kloubové spojky možnost nastavení libovolného úhlu daném rozmezí. Toto příslušenství umožňuje vytvoření dodatečného odbočení trasy, přičemž možné odbočení na volitelnou šířku žlabu. K vytvoření jiného úhlu vertikálním směru slouží spojka kloubová. Takto vytvořený ohyb poskytuje všechny výhody, které nabízí příslušenství nabízené systému kabelových žlabů. Doporučenou alternativou úprava žlabů tak, aby se nejméně eliminoval prázdný prostor dnech žlabů. 3 4 5 6 rejstřík 1 . Jedná především tuhost spojení, přesně definovaný úhel ochranu instalovaných kabelů prolisem hraně příslušenství.KABELOVÉ ŽLABY MARS 32 2 konstrukce ohyb nebo vyhnutí trasy Pro horizontální ohyb používají oblouky 45), které zajišťují horizontální ohyb 90° (45°). Prvním krokem odstranění bočnice žlabu, kterého odbočuje. Jedná především použití redukčního dílu. Pro vytvoření horizontálního ohybu trasy možné použít spojku NSUK. Pro vytvoření vertikálního vyhnutí trasy jsou určeny oblouk stoupající oblouk klesající. Dále pomocí šroubu nainstalují dva kusy redukč- ních dílů vzdálenosti odpovídající šířce odboču- jícího žlabu. Tyto díly slouží vytvoření změny směru trasy 90° ve vertikálním směru. Spojka umožňuje vytvořit horizontální ohyb trasy dle přání zákazníka uříznutím spojovaných žlabů pod požadovaným úhlem
