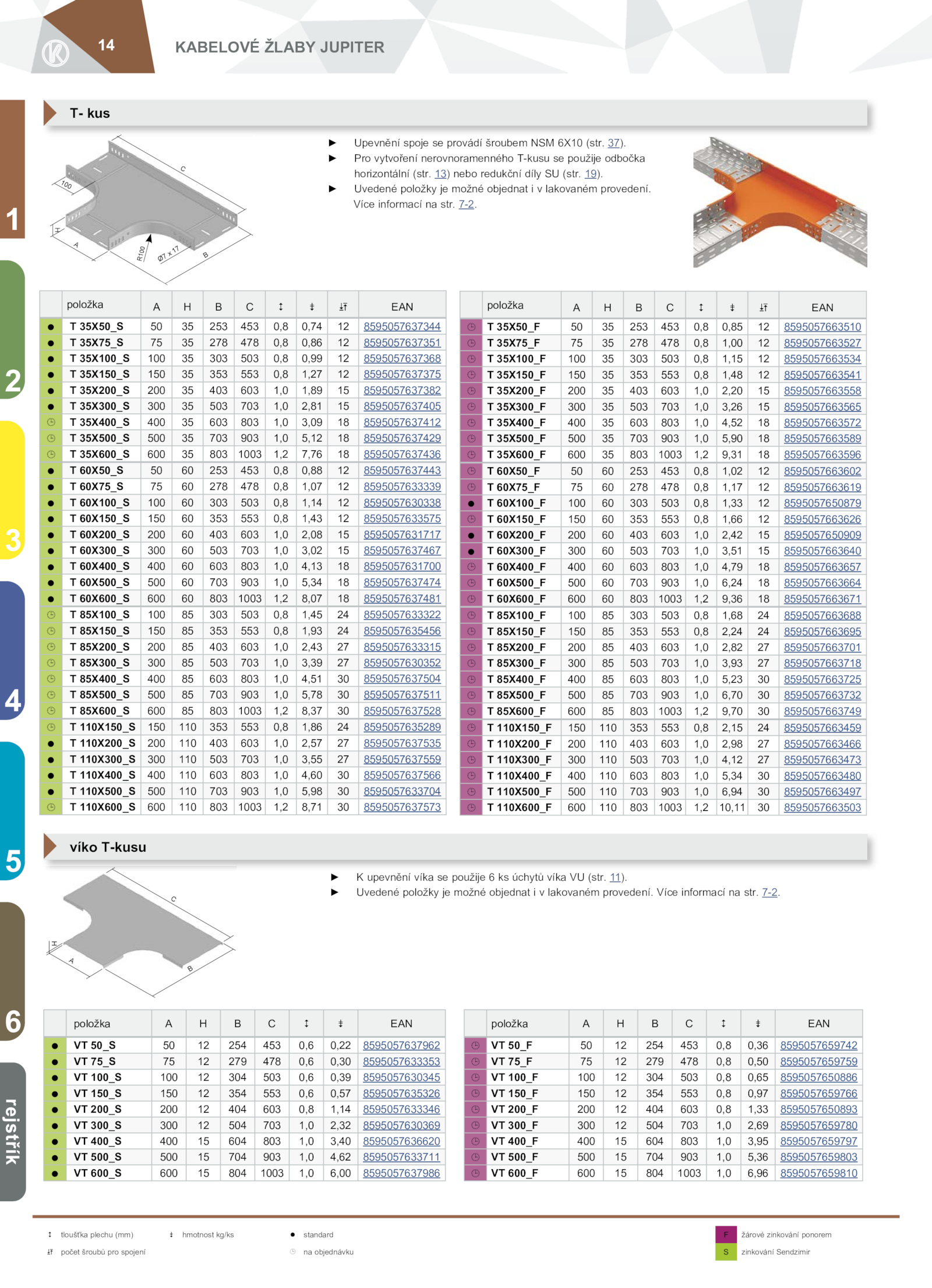

KABELOVÉ ŽLABY JUPITER
14
1
H
B
A
C
H
B
C
A
100
R
1
0
0
Ø7 17
►
Upevnění spoje provádí šroubem NSM 6X10 (str. 7-2. 13) nebo redukční díly (str. 19).
►
Uvedené položky možné objednat lakovaném provedení.
víko T-kusu
položka EAN
= 35X50_S 253 453 0,8 0,74 8595057637344
= 35X75_S 278 478 0,8 0,86 8595057637351
= 35X100_S 100 303 503 0,8 0,99 8595057637368
= 35X150_S 150 353 553 0,8 1,27 8595057637375
= 35X200_S 200 403 603 1,0 1,89 8595057637382
= 35X300_S 300 503 703 1,0 2,81 8595057637405
¹ 35X400_S 400 603 803 1,0 3,09 8595057637412
¹ 35X500_S 500 703 903 1,0 5,12 8595057637429
¹ 35X600_S 600 803 1003 1,2 7,76 8595057637436
= 60X50_S 253 453 0,8 0,88 8595057637443
= 60X75_S 278 478 0,8 1,07 8595057633339
= 60X100_S 100 303 503 0,8 1,14 8595057630338
= 60X150_S 150 353 553 0,8 1,43 8595057633575
= 60X200_S 200 403 603 1,0 2,08 8595057631717
= 60X300_S 300 503 703 1,0 3,02 8595057637467
= 60X400_S 400 603 803 1,0 4,13 8595057631700
= 60X500_S 500 703 903 1,0 5,34 8595057637474
= 60X600_S 600 803 1003 1,2 8,07 8595057637481
¹ 85X100_S 100 303 503 0,8 1,45 8595057633322
¹ 85X150_S 150 353 553 0,8 1,93 8595057635456
¹ 85X200_S 200 403 603 1,0 2,43 8595057633315
¹ 85X300_S 300 503 703 1,0 3,39 8595057630352
¹ 85X400_S 400 603 803 1,0 4,51 8595057637504
¹ 85X500_S 500 703 903 1,0 5,78 8595057637511
¹ 85X600_S 600 803 1003 1,2 8,37 8595057637528
¹ 110X150_S 150 110 353 553 0,8 1,86 8595057635289
= 110X200_S 200 110 403 603 1,0 2,57 8595057637535
= 110X300_S 300 110 503 703 1,0 3,55 8595057637559
= 110X400_S 400 110 603 803 1,0 4,60 8595057637566
= 110X500_S 500 110 703 903 1,0 5,98 8595057633704
¹ 110X600_S 600 110 803 1003 1,2 8,71 8595057637573
položka EAN
= 50_S 254 453 0,6 0,22 8595057637962
= 75_S 279 478 0,6 0,30 8595057633353
= 100_S 100 304 503 0,6 0,39 8595057630345
= 150_S 150 354 553 0,6 0,57 8595057635326
= 200_S 200 404 603 0,8 1,14 8595057633346
= 300_S 300 504 703 1,0 2,32 8595057630369
= 400_S 400 604 803 1,0 3,40 8595057636620
= 500_S 500 704 903 1,0 4,62 8595057633711
= 600_S 600 804 1003 1,0 6,00 8595057637986
2 tloušťka plechu (mm) hmotnost kg/ks standard žárové zinkování ponorem
G počet šroubů pro spojení objednávku zinkování Sendzimir
položka EAN
¹ 35X50_F 253 453 0,8 0,85 8595057663510
¹ 35X75_F 278 478 0,8 1,00 8595057663527
¹ 35X100_F 100 303 503 0,8 1,15 8595057663534
¹ 35X150_F 150 353 553 0,8 1,48 8595057663541
¹ 35X200_F 200 403 603 1,0 2,20 8595057663558
¹ 35X300_F 300 503 703 1,0 3,26 8595057663565
¹ 35X400_F 400 603 803 1,0 4,52 8595057663572
¹ 35X500_F 500 703 903 1,0 5,90 8595057663589
¹ 35X600_F 600 803 1003 1,2 9,31 8595057663596
¹ 60X50_F 253 453 0,8 1,02 8595057663602
¹ 60X75_F 278 478 0,8 1,17 8595057663619
= 60X100_F 100 303 503 0,8 1,33 8595057650879
¹ 60X150_F 150 353 553 0,8 1,66 8595057663626
= 60X200_F 200 403 603 1,0 2,42 8595057650909
= 60X300_F 300 503 703 1,0 3,51 8595057663640
¹ 60X400_F 400 603 803 1,0 4,79 8595057663657
¹ 60X500_F 500 703 903 1,0 6,24 8595057663664
¹ 60X600_F 600 803 1003 1,2 9,36 8595057663671
¹ 85X100_F 100 303 503 0,8 1,68 8595057663688
¹ 85X150_F 150 353 553 0,8 2,24 8595057663695
¹ 85X200_F 200 403 603 1,0 2,82 8595057663701
¹ 85X300_F 300 503 703 1,0 3,93 8595057663718
¹ 85X400_F 400 603 803 1,0 5,23 8595057663725
¹ 85X500_F 500 703 903 1,0 6,70 8595057663732
¹ 85X600_F 600 803 1003 1,2 9,70 8595057663749
¹ 110X150_F 150 110 353 553 0,8 2,15 8595057663459
¹ 110X200_F 200 110 403 603 1,0 2,98 8595057663466
¹ 110X300_F 300 110 503 703 1,0 4,12 8595057663473
¹ 110X400_F 400 110 603 803 1,0 5,34 8595057663480
¹ 110X500_F 500 110 703 903 1,0 6,94 8595057663497
¹ 110X600_F 600 110 803 1003 1,2 10,11 8595057663503
položka EAN
¹ 50_F 254 453 0,8 0,36 8595057659742
¹ 75_F 279 478 0,8 0,50 8595057659759
¹ 100_F 100 304 503 0,8 0,65 8595057650886
¹ 150_F 150 354 553 0,8 0,97 8595057659766
¹ 200_F 200 404 603 0,8 1,33 8595057650893
¹ 300_F 300 504 703 1,0 2,69 8595057659780
¹ 400_F 400 604 803 1,0 3,95 8595057659797
¹ 500_F 500 704 903 1,0 5,36 8595057659803
¹ 600_F 600 804 1003 1,0 6,96 8595057659810
2
3
4
5
6
rejstřík
. Více informací str.
Více informací str. 37).
►
Pro vytvoření nerovnoramenného T-kusu použije odbočka
horizontální (str. 7-2.
T- kus
►
K upevnění víka použije úchytů víka (str.
►
Uvedené položky možné objednat lakovaném provedení. 11)
