14

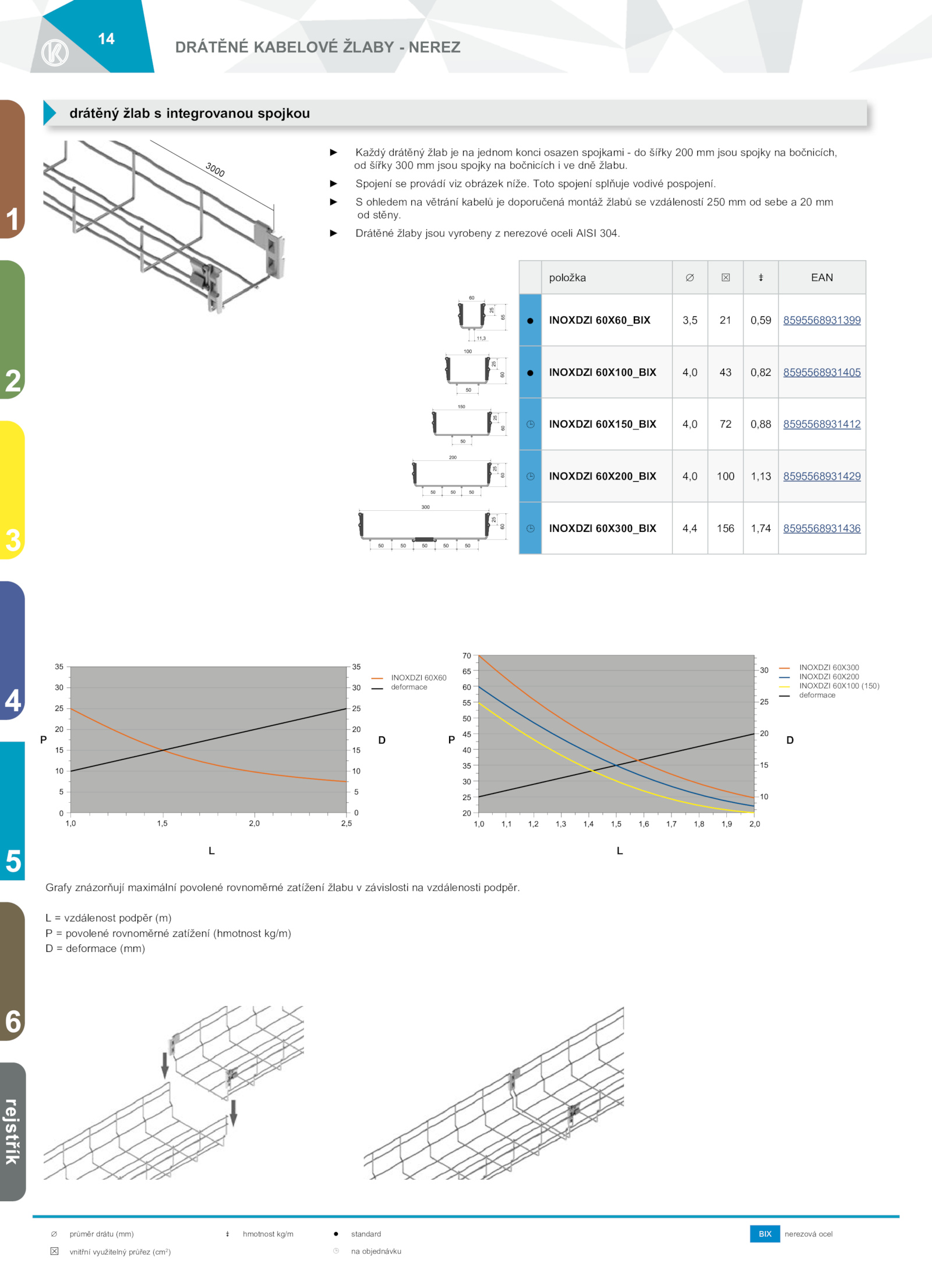

DRÁTĚNÉ KABELOVÉ ŽLABY NEREZ
5
3000
Grafy znázorňují maximální povolené rovnoměrné zatížení žlabu závislosti vzdálenosti podpěr.
L vzdálenost podpěr (m)
P povolené rovnoměrné zatížení (hmotnost kg/m)
D deformace (mm)
P
L
D
P
L
D
∅ průměr drátu (mm) hmotnost kg/m standard BIX nerezová ocel
S vnitřní využitelný průřez (cm2
) objednávku
INOXDZI 60X300
INOXDZI 60X200
INOXDZI 60X100 (150)
deformace
INOXDZI 60X60
deformace
drátěný žlab integrovanou spojkou
► Každý drátěný žlab jednom konci osazen spojkami šířky 200 jsou spojky bočnicích,
od šířky 300 jsou spojky bočnicích dně žlabu.
► Drátěné žlaby jsou vyrobeny nerezové oceli AISI 304.
položka EAN
= INOXDZI 60X60_BIX 3,5 0,59 8595568931399
= INOXDZI 60X100_BIX 4,0 0,82 8595568931405
¹ INOXDZI 60X150_BIX 4,0 0,88 8595568931412
¹ INOXDZI 60X200_BIX 4,0 100 1,13 8595568931429
¹ INOXDZI 60X300_BIX 4,4 156 1,74 8595568931436
2
1
3
4
6
rejstřík
. Toto spojení splňuje vodivé pospojení.
► ohledem větrání kabelů doporučená montáž žlabů vzdáleností 250 sebe mm
od stěny.
► Spojení provádí viz obrázek níže
