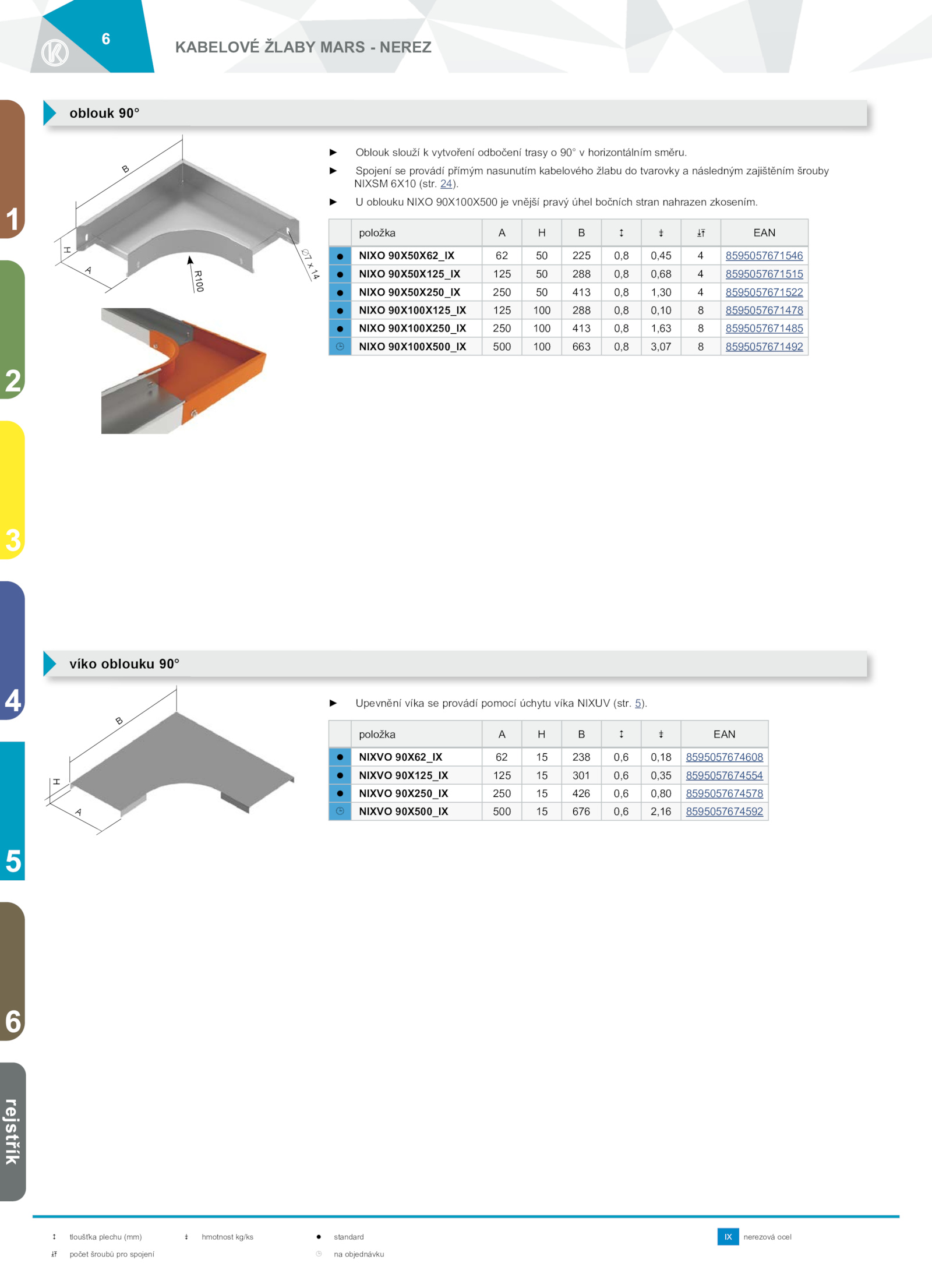

KABELOVÉ ŽLABY MARS NEREZ
5
A
B
H
∅
7
x
1
4
H
B
A
R
10
0
oblouk 90°
položka EAN
= NIXO 90X50X62_IX 225 0,8 0,45 8595057671546
= NIXO 90X50X125_IX 125 288 0,8 0,68 8595057671515
= NIXO 90X50X250_IX 250 413 0,8 1,30 8595057671522
= NIXO 90X100X125_IX 125 100 288 0,8 0,10 8595057671478
= NIXO 90X100X250_IX 250 100 413 0,8 1,63 8595057671485
¹ NIXO 90X100X500_IX 500 100 663 0,8 3,07 8595057671492
► Oblouk slouží vytvoření odbočení trasy 90° horizontálním směru.
► Spojení provádí přímým nasunutím kabelového žlabu tvarovky následným zajištěním šrouby
NIXSM 6X10 (str. 24).
► oblouku NIXO 90X100X500 vnější pravý úhel bočních stran nahrazen zkosením. 5).
2 tloušťka plechu (mm) hmotnost kg/ks standard nerezová ocel
G počet šroubů pro spojení objednávku
2
1
3
4
6
rejstřík
.
víko oblouku 90°
položka EAN
= NIXVO 90X62_IX 238 0,6 0,18 8595057674608
= NIXVO 90X125_IX 125 301 0,6 0,35 8595057674554
= NIXVO 90X250_IX 250 426 0,6 0,80 8595057674578
¹ NIXVO 90X500_IX 500 676 0,6 2,16 8595057674592
► Upevnění víka provádí pomocí úchytu víka NIXUV (str
