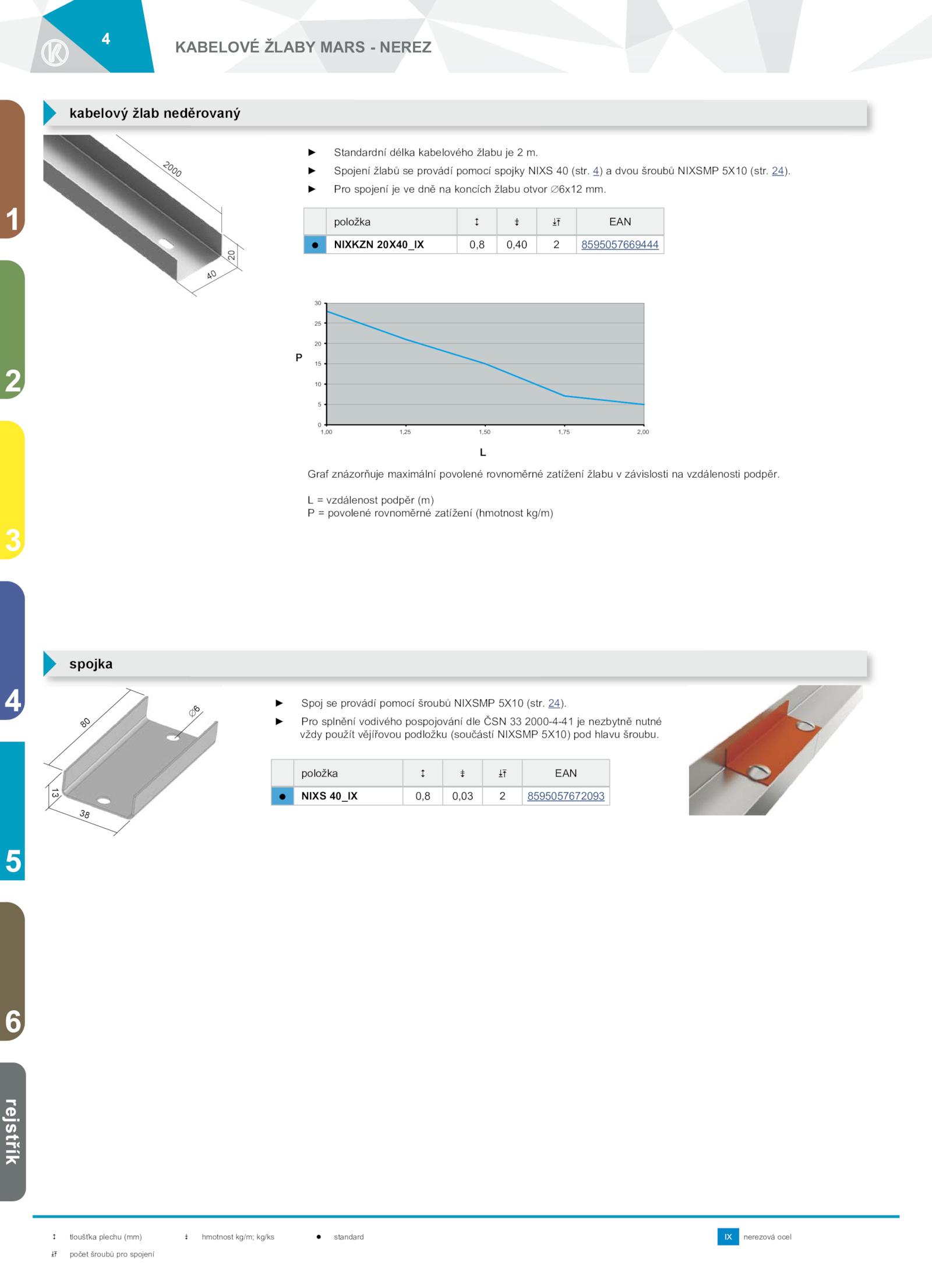

KABELOVÉ ŽLABY MARS NEREZ
5
2000
20
40
P
0
5
10
15
20
25
30
1,00 1,25 1,50 1,75 2,00
NIXKZN 20X40
L
Graf znázorňuje maximální povolené rovnoměrné zatížení žlabu závislosti vzdálenosti podpěr.
► Pro spojení dně koncích žlabu otvor ∅6x12 mm.
► Spojení žlabů provádí pomocí spojky NIXS (str. 24).
2 tloušťka plechu (mm) hmotnost kg/m; kg/ks standard nerezová ocel
G počet šroubů pro spojení
2
1
3
4
6
rejstřík
.
L vzdálenost podpěr (m)
P povolené rovnoměrné zatížení (hmotnost kg/m)
kabelový žlab neděrovaný
položka EAN
= NIXKZN 20X40_IX 0,8 0,40 8595057669444
► Standardní délka kabelového žlabu m.
38
13
80
∅
6
spojka
položka EAN
= NIXS 40_IX 0,8 0,03 8595057672093
► Spoj provádí pomocí šroubů NIXSMP 5X10 (str. dvou šroubů NIXSMP 5X10 (str. 24).
► Pro splnění vodivého pospojování dle ČSN 2000-4-41 nezbytně nutné
vždy použít vějířovou podložku (součástí NIXSMP 5X10) pod hlavu šroubu
